Quando le apparecchiature automatizzate devono gestire piccoli componenti in spazi estremamente limitati,Ventose a vuoto tipo corto ZP2-MUdaVirgolafornire una soluzione di presa a vuoto compatta e pratica. Con diametri delle ventose da φ2 a φ15 mm, una struttura a basso profilo, molteplici scelte di materiali e configurazioni di montaggio flessibili, la serie ZP2-MU è progettata per applicazioni di movimentazione di precisione in cui le ventose convenzionali potrebbero essere troppo grandi o difficili da posizionare.
Le ventose di tipo corto ZP2-MU sono ventose compatte di tipo piatto sviluppate per pezzi piccoli, leggeri e di precisione. La loro struttura salvaspazio li rende particolarmente adatti per apparecchiature di automazione densamente disposte, mentre opzioni di materiali come NBR, gomma siliconica, gomma uretanica, FKM, NBR conduttivo e gomma siliconica conduttiva consentono agli ingegneri di selezionare una soluzione in base alle condizioni operative. La serie supporta diametri delle ventose di φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 e φ15 mm, rendendola adatta per elettronica, semiconduttori, assemblaggio di precisione, imballaggio e altre applicazioni di movimentazione automatizzata.
Sommario
- Cosa sono le ventose a vuoto di tipo corto ZP2-MU?
- Perché il design compatto è importante nell'automazione?
- Quali sono le caratteristiche principali di ZP2-MU?
- Quali specifiche dovrebbero prendere in considerazione gli acquirenti?
- In che modo i diversi materiali delle pastiglie influiscono sulle prestazioni?
- Dove possono essere utilizzate le ventose a vuoto ZP2-MU?
- In che modo gli ingegneri dovrebbero selezionare il modello giusto?
- Quali vantaggi possono apportare ai sistemi automatizzati?
- Domande frequenti sulle ventose a vuoto di tipo corto ZP2-MU
- Perché prendere in considerazione ZP2-MU per il tuo prossimo progetto di automazione?

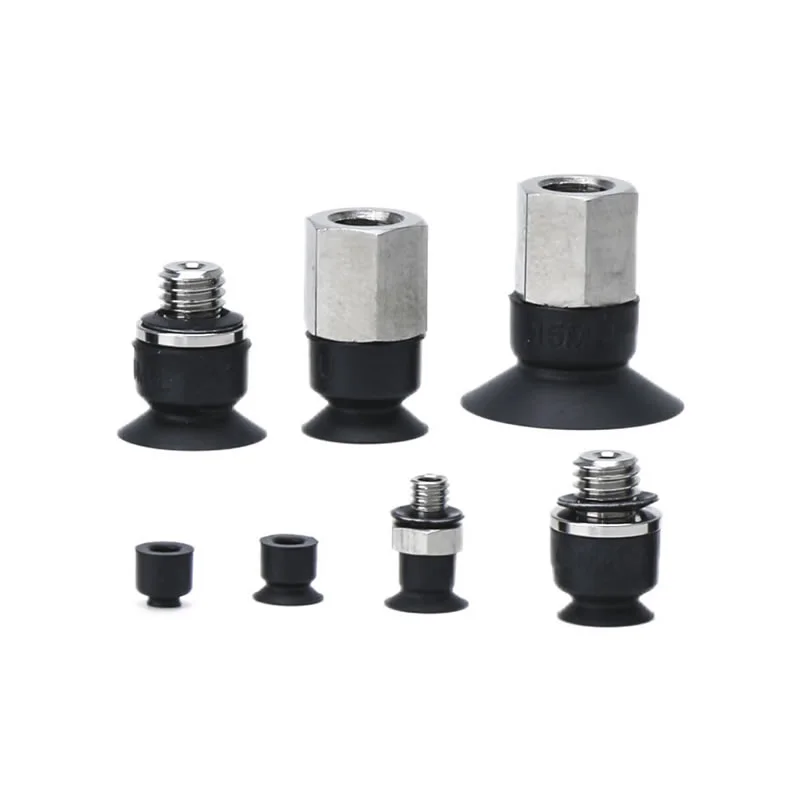

Cosa sono le ventose a vuoto di tipo corto ZP2-MU?
Le ventose di tipo corto ZP2-MU sono ventose di tipo piatto della serie ZP2, progettate specificamente per applicazioni che richiedono dimensioni compatte e aspirazione affidabile. Secondo le specifiche del prodotto, i diametri delle ventose disponibili vanno da φ2 mm a φ15 mm, consentendo alle ventose di accogliere pezzi molto piccoli.
La configurazione a basso profilo è particolarmente utile quando l'altezza di installazione disponibile è limitata. Invece di richiedere un grande gruppo verticale, la struttura corta consente di posizionare la ventosa più vicino al pezzo. Ciò può aiutare i progettisti di apparecchiature a creare pinze più compatte e a migliorare l'accessibilità dei componenti di piccole dimensioni.
La superficie di contatto piatta supporta anche il contatto ravvicinato con pezzi adatti. Nelle operazioni di prelievo e posizionamento di precisione, mantenere un contatto stabile è importante poiché movimenti eccessivi, deformazioni o posizionamenti incoerenti possono influire sulla precisione dell'assemblaggio a valle.
Per ulteriori informazioni, gli acquirenti possono rivedere VirgolaPagina prodotto Ventose a vuoto corte ZP2-MUper informazioni dettagliate sul modello e configurazioni per l'ordinazione.
Perché il design compatto è importante nell'automazione?
Le moderne apparecchiature di automazione stanno diventando sempre più compatte. Robot, attuatori lineari, stazioni di assemblaggio e sistemi di movimentazione di precisione spesso devono eseguire più operazioni in un ambito di lavoro limitato. In tali ambienti, le dimensioni di ogni componente pneumatico possono influenzare la progettazione meccanica complessiva.
Una ventosa corta può offrire numerosi vantaggi pratici:
- Altezza di installazione ridotta:La costruzione a basso profilo è adatta per spazi verticali ristretti.
- Migliore accessibilità:Piccoli pad possono raggiungere i pezzi situati all'interno di layout di componenti densi.
- Design compatto della pinza:È possibile integrare più piccoli punti di aspirazione in un'area limitata.
- Movimentazione di precisione:I diametri piccoli delle ventose possono adattarsi in modo più efficace alle superfici piccole dei pezzi.
- Integrazione flessibile delle apparecchiature:Diverse configurazioni di ingresso e filettatura semplificano la progettazione del sistema pneumatico.
Queste caratteristiche rendono le ventose compatte particolarmente rilevanti per i produttori che sviluppano apparecchiature di produzione automatizzate ad alta velocità e ad alta densità.
Quali sono le caratteristiche principali di ZP2-MU?
Le prestazioni di una ventosa a vuoto non dipendono solo dal suo diametro. Gli ingegneri devono anche considerare il profilo, il materiale, il metodo di connessione, le caratteristiche del pezzo e l'ambiente operativo.
1. Dimensioni dei cuscinetti ultracompatti
I modelli ZP2-MU sono disponibili nelle dimensioni φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 e φ15 mm. Questa ampia scelta rende la serie adatta per microcomponenti e parti leggere.
2. Struttura di contatto piatta
La configurazione MU utilizza un design a pad piatto. Questa struttura è progettata per un contatto stabile con pezzi dalla forma appropriata e può aiutare a mantenere un adsorbimento costante durante cicli ripetuti di prelievo e posizionamento.
3. Molteplici opzioni di materiali
Gli utenti possono selezionare diversi materiali in gomma in base alla temperatura, all'esposizione chimica, all'usura e ai requisiti elettrostatici. Ciò rende la famiglia di prodotti più adattabile rispetto a una ventosa monomateriale.
4. Configurazioni di montaggio multiple
La serie supporta opzioni di connessione tra cui filettature esterne A3 e configurazioni H5 o B5 per diverse dimensioni di pad. Le disposizioni con ingresso del vuoto verticale sono disponibili anche attraverso le configurazioni ZP2-T.
5. Opzioni conduttive per applicazioni sensibili
Quando è importante il controllo dell'elettricità statica, è possibile selezionare le opzioni NBR conduttivo e gomma siliconica conduttiva. Ciò è particolarmente rilevante per gli ambienti di produzione di elettronica e semiconduttori.
Quali specifiche dovrebbero prendere in considerazione gli acquirenti?
La scelta di una ventosa a vuoto dovrebbe iniziare con la configurazione effettiva del pezzo e della macchina piuttosto che selezionare semplicemente il modello più piccolo disponibile. Le seguenti specifiche sono importanti quando si valuta ZP2-MU per un progetto di automazione.
| Specifica | Opzioni/informazioni disponibili | Perché è importante |
|---|---|---|
| Tipo di tampone | Tipo piatto MU | Supporta un contatto compatto e stabile con superfici idonee |
| Diametro del cuscinetto | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Permette di adattare il tampone a pezzi di piccole dimensioni |
| Materiale | NBR, Silicone, Uretano, FKM, NBR conduttivo, Silicone conduttivo | Consente l'adattamento ai requisiti di temperatura, sostanze chimiche, usura e controllo statico |
| Connessione | A3, H5, B5 a seconda del modello | Supporta l'integrazione con diversi layout pneumatici |
| Struttura | Profilo corto/basso | Utile dove l'altezza di installazione è limitata |
| Pezzi tipici | Componenti piccoli e leggeri | Adatto per operazioni di pick-and-place di precisione |
In che modo i diversi materiali delle pastiglie influiscono sulle prestazioni?
La scelta del materiale è una delle decisioni più importanti quando si specifica una ventosa. Materiali diversi mostrano diversi livelli di resistenza alla temperatura, resistenza chimica, resistenza all'abrasione e idoneità per ambienti industriali speciali.
| Materiale | Intervallo di temperatura tipico | Applicazioni adatte |
|---|---|---|
| NBR | Da 0°C a 120°C | Lavori industriali generali, lastre metalliche, impiallacciatura e cartone ondulato |
| Gomma siliconica | Da -30°C a 200°C | Movimentazione di semiconduttori, pezzi sottili e apparecchiature legate al settore alimentare |
| Gomma uretanica | Da 0°C a 60°C | Movimentazione generale di cartone ondulato, lamiera di ferro e impiallacciatura |
| FKM | Da 0°C a 250°C | Applicazioni legate ai prodotti chimici e ambienti con temperature esigenti |
| NBR conduttivo | Da 0°C a 100°C | Applicazioni di semiconduttori che richiedono il controllo dell'elettricità statica |
| Silicone conduttivo | Da -10°C a 200°C | Applicazioni di semiconduttori ed elettronica con problemi elettrostatici |
La scelta effettiva del materiale dovrebbe sempre basarsi sull'ambiente operativo completo, compresa la superficie del pezzo, la temperatura, le sostanze chimiche, le condizioni di vuoto e la durata di servizio richiesta.
Dove possono essere utilizzate le ventose a vuoto ZP2-MU?
Le dimensioni ridotte e la flessibilità dei materiali di ZP2-MU rendono la serie particolarmente rilevante per l'automazione di precisione.
Produzione di elettronica e semiconduttori
I piccoli componenti elettronici richiedono un'attenta manipolazione perché un'eccessiva forza meccanica o scariche elettrostatiche possono danneggiare i prodotti sensibili. Le opzioni silicone conduttivo e NBR conduttivo possono quindi essere prese in considerazione per applicazioni in cui il controllo statico fa parte della progettazione dell'apparecchiatura.
Assemblaggio di precisione
I sistemi di assemblaggio automatizzato spesso manipolano piccole parti in plastica, metallo o elettroniche. Una ventosa compatta può aiutare gli utensili all'estremità del braccio a raggiungere i pezzi senza interferire con i componenti adiacenti.
Automazione del confezionamento
I componenti leggeri dell'imballaggio e i piccoli prodotti possono essere trasferiti utilizzando la tecnologia di presa a vuoto. È inoltre possibile disporre più piccole ventose per creare uno schema di presa personalizzato.
Movimentazione di microcomponenti
Quando i pezzi misurano solo pochi millimetri, una ventosa di grandi dimensioni potrebbe non fornire un'area di contatto efficiente. La gamma φ2–φ15 mm di ZP2-MU offre più opzioni per abbinare il punto di presa al componente.
In che modo gli ingegneri dovrebbero selezionare il modello giusto?
Un processo di selezione sistematico può ridurre i problemi di integrazione e migliorare l'affidabilità della presa con il vuoto.
- Misurare l'area di contatto disponibile.Selezionare un diametro del cuscinetto che si adatti saldamente alla superficie di presa prevista.
- Controllare lo spazio di installazione.Verificare che la struttura di tipo corto e la configurazione di connessione selezionata siano adatte alla pinza.
- Valutare il materiale del pezzo.La struttura della superficie, la rigidità, la porosità e la pulizia possono influire sulle prestazioni del vuoto.
- Seleziona il materiale di gomma appropriato.Considera la temperatura, le sostanze chimiche, l'abrasione e l'elettricità statica.
- Confermare la connessione del vuoto.Abbinare la configurazione dell'adattatore A3, H5, B5 o applicabile al sistema pneumatico.
- Testare l'assemblaggio completo.Verificare la stabilità dell'aspirazione, il tempo di ciclo, la precisione del posizionamento e il comportamento di rilascio nelle condizioni operative effettive.
Questo approccio è particolarmente utile per gli acquirenti che cercano un produttore o fornitore cinese in grado di supportare requisiti di componenti pneumatici personalizzati.
Quali vantaggi possono apportare ai sistemi automatizzati?
Per i costruttori di macchine, il valore di una ventosa compatta non risiede semplicemente nelle sue dimensioni ridotte. Il suo vero vantaggio deriva dal modo in cui tale compattezza contribuisce al sistema di automazione complessivo.
- Efficienza spaziale:La struttura corta aiuta gli ingegneri a lavorare in aree di installazione limitate.
- Compatibilità dei componenti:Diverse dimensioni dei cuscinetti possono ospitare piccoli pezzi diversi.
- Flessibilità dei materiali:Diverse scelte di gomma supportano diversi ambienti industriali.
- Movimentazione orientata alla precisione:Le piccole superfici di contatto possono essere più adatte ai microcomponenti.
- Opzioni di controllo statico:Sono disponibili materiali conduttivi per applicazioni elettroniche e semiconduttori.
- Flessibilità di integrazione:Diverse configurazioni di ingresso e filettatura possono semplificare la progettazione dell'apparecchiatura.
- Consistenza della produzione in serie:Per i sistemi automatizzati che utilizzano più ventose, la coerenza dimensionale è importante per prestazioni di presa ripetibili.
Domande frequenti sulle ventose a vuoto di tipo corto ZP2-MU
Cosa significa MU nella serie ZP2?
MU identifica la configurazione piatta e corta all'interno della serie ZP2. È progettato per l'installazione compatta e la movimentazione di precisione di pezzi piccoli e leggeri.
Quali dimensioni sono disponibili per ZP2-MU?
I diametri delle ventose disponibili includono φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 e φ15 mm. La dimensione appropriata deve essere selezionata in base alle dimensioni del pezzo e all'area di contatto utilizzabile.
Quale materiale è adatto per le applicazioni dei semiconduttori?
La gomma siliconica è elencata per applicazioni relative ai semiconduttori, mentre l'NBR conduttivo e la gomma siliconica conduttiva sono disponibili quando è richiesto il controllo dell'elettricità statica. La selezione finale dovrebbe considerare l'ambiente di processo specifico.
ZP2-MU può essere utilizzato in spazi di installazione limitati?
SÌ. La sua struttura corta e di basso profilo è specificatamente pensata per applicazioni in cui l'altezza di installazione è limitata.
Le ventose possono essere personalizzate?
Le configurazioni selezionate possono essere personalizzate. Gli acquirenti devono fornire informazioni sul pezzo, sul diametro della ventosa richiesto, sul materiale, sulla configurazione di montaggio, sulla direzione di ingresso del vuoto e sull'ambiente operativo in modo da poter valutare la configurazione appropriata.
Perché prendere in considerazione ZP2-MU per il tuo prossimo progetto di automazione?
Le ventose a vuoto di tipo corto ZP2-MU combinano struttura compatta, diametri ridotti delle ventose, selezione flessibile dei materiali e molteplici opzioni di montaggio in una soluzione pratica per la movimentazione con vuoto di precisione. Dalla produzione di semiconduttori ed elettronica all'assemblaggio di precisione e all'automazione degli imballaggi, la serie può aiutare i progettisti di macchine ad affrontare le sfide di pezzi di piccole dimensioni e spazi di installazione ristretti.
Se stai acquistando ventose a vuoto compatte per apparecchiature automatizzate, valutando diversi materiali per ventose o sviluppando una soluzione di presa pneumatica personalizzata,Virgolapuò aiutarti a identificare una configurazione ZP2-MU adatta in base ai requisiti della tua applicazione. Per la selezione del modello, l'acquisto in blocco, soluzioni personalizzate o domande tecniche,contattaciper discutere del tuo progetto e trovare la giusta soluzione di ventose per il tuo sistema di automazione.
