L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).

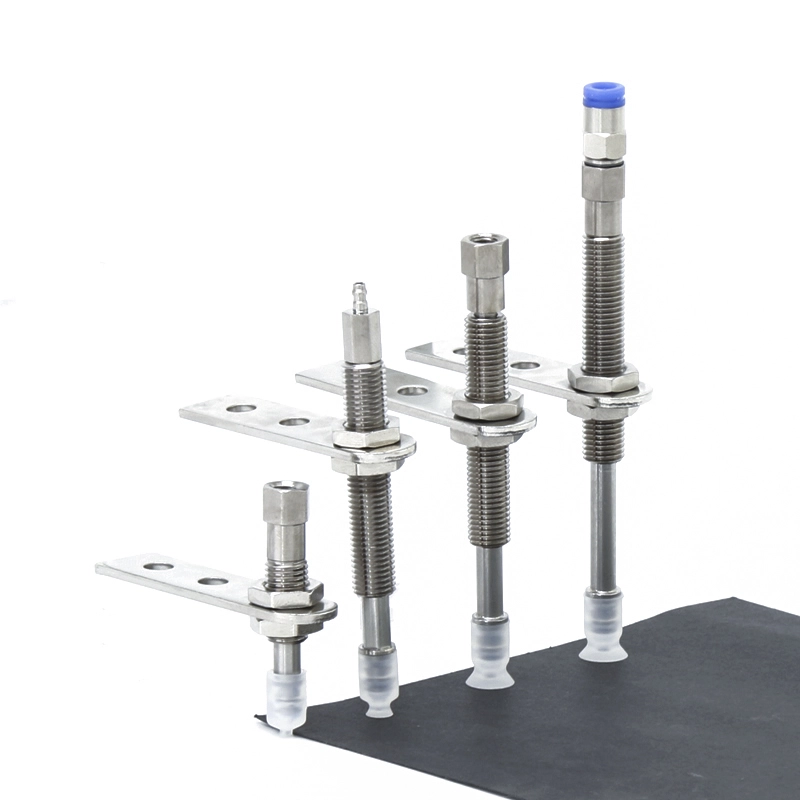

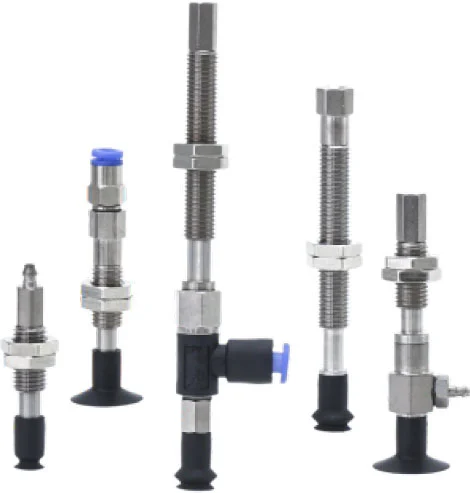

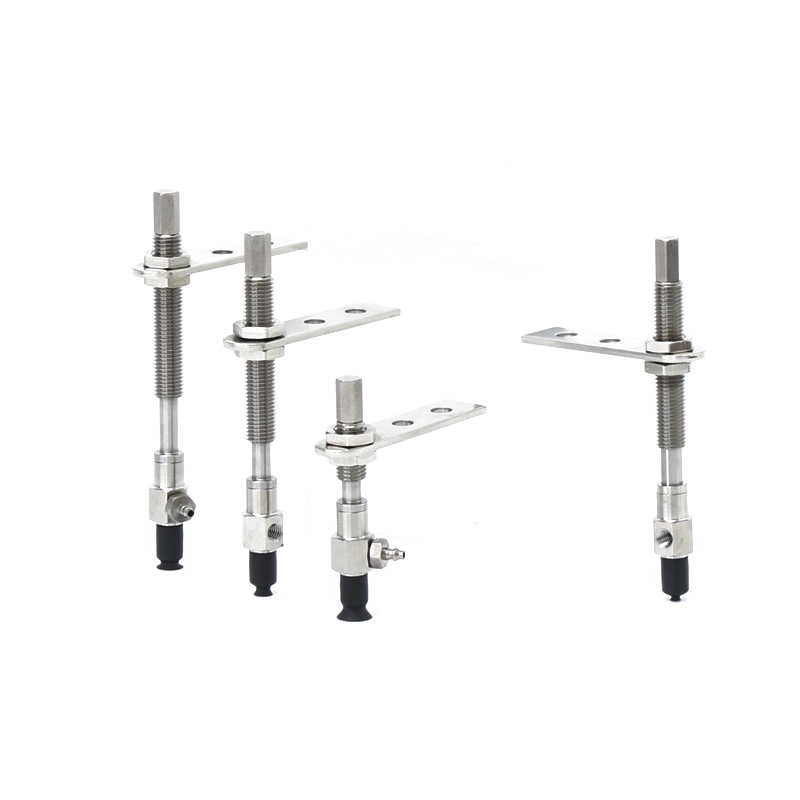

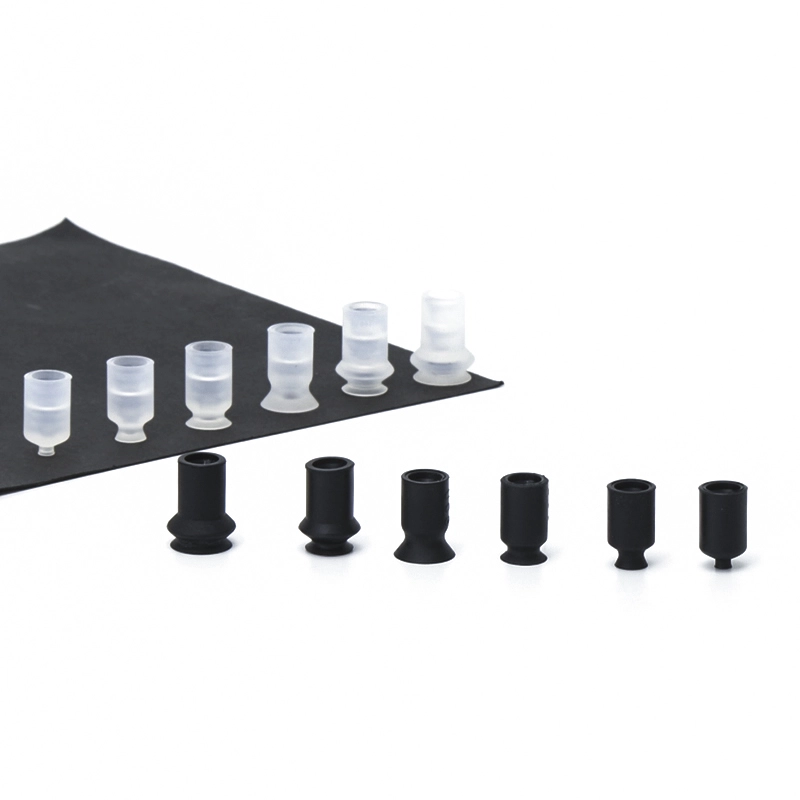

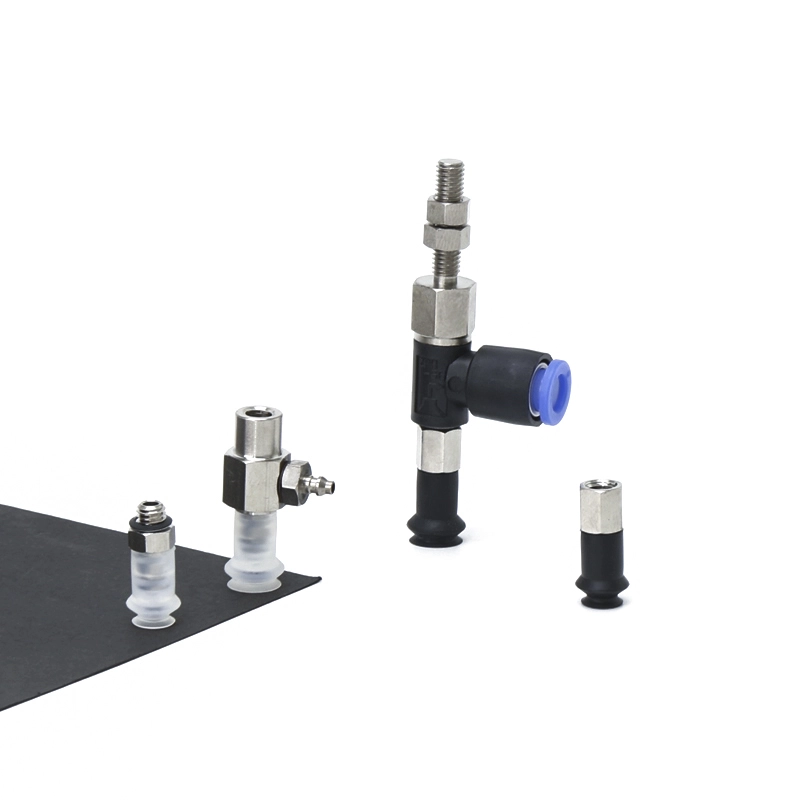

Ventose a vuoto Basic senza anello di bloccaggio ZP
Le ventose a vuoto ZP Basic senza anello di bloccaggio prodotte in Cina presentano notevoli vantaggi e punti di forza: in primo luogo, offrono un elevato rapporto costo-efficacia. Sfruttando una base produttiva matura, controllano efficacemente i costi garantendo al contempo le prestazioni del prodotto, riducendo così le spese di approvvigionamento per i clienti; In secondo luogo, forniscono diverse categorie di prodotti con molteplici specifiche e modelli; In terzo luogo, la loro tecnologia è matura. Utilizzando materiali di prima qualità come il silicone e la tecnologia avanzata di mantenimento della pressione del vuoto, garantiscono una forte adesione e stabilità, garantendo una movimentazione sicura dei materiali; In quarto luogo, la loro catena di fornitura è stabile, supportata da una solida catena industriale nazionale e da una forte capacità produttiva per garantire consegne puntuali. Questi vantaggi rendono le ventose a vuoto di produzione nazionale altamente competitive nel campo dell'automazione industriale.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Strumento ZP di base senza cuscinetto per anello di bloccaggio
Unità tampone serie ZP
Serie ZPT con ventose adattatrici
Serie ZPT con ventose buffer
Serie ZPR con ventose adattatrici
Serie ZPR con ventose buffer
Serie ZPY con ventose adattatrici
Serie ZPY con ventose tampone
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Cosa sono le ventose ZP Basic senza anello di bloccaggio?
Definizione e funzione
• Strumento di presa a vuoto:Crea una tenuta con la superficie del pezzo per consentirne il sollevamento e il posizionamento
• Applicazione flessibile:Adatto per superfici lisce, piatte o leggermente curve
• Supporto per l'automazione:Utilizzato in bracci robotici, trasportatori e sistemi di movimentazione
Caratteristiche strutturali
• Realizzato in elastomeri durevoli come silicone o poliuretano
• Design leggero per un carico ridotto sui sistemi robotici
• Disponibili in molteplici diametri e forme per diverse applicazioni
Vantaggi fondamentali
Installazione flessibile e facile
• L'assenza di struttura ad anello di bloccaggio semplifica il montaggio e la sostituzione
• Riduce i tempi di installazione e gli sforzi di manutenzione
Prestazioni di tenuta affidabili
• Garantisce una presa stabile del vuoto su superfici lisce e non porose
• Mantiene un'aspirazione costante durante le operazioni ad alta velocità
Soluzione conveniente
• La struttura semplice riduce i costi di produzione e sostituzione
• Ideale per applicazioni su larga scala o ad alto numero di cicli
Durevole e resistente all'usura
• I materiali di alta qualità garantiscono una lunga durata
• Resistente all'abrasione e all'uso ripetuto
Ampia compatibilità
• Compatibile con vari generatori di vuoto e sistemi di montaggio
• Adatto a molteplici ambienti industriali
Personalizzazione e processo di produzione
Opzioni di personalizzazione
Per soddisfare le diverse esigenze di automazione industriale, le ventose ZP di base senza anello di bloccaggio possono essere completamente personalizzate dalla selezione dei materiali alla progettazione strutturale:
• Selezione dei materiali
o Silicone (SI): resistenza alle alte temperature, ideale per componenti elettronici e ambienti puliti
o Poliuretano (PU): eccellente resistenza all'usura per operazioni a cicli elevati
o NBR: soluzione economica per applicazioni industriali generali
o Materiali opzionali antistatici o per uso alimentare per industrie specializzate
• Dimensioni e geometria
o Ampia gamma di diametri per adattarsi a diverse capacità di carico
o Strutture piatte o leggere a soffietto per diverse condizioni superficiali
• Durezza ed elasticità (Shore A)
o Materiali più morbidi per prodotti delicati o fragili
o Mescole più dure per movimentazione pesante o ad alta velocità
o Equilibrio ottimizzato tra flessibilità e durata
• Compatibilità di montaggio e interfaccia
o Adattamento a vari supporti e sistemi di vuoto
o Corrispondenza tra dimensioni della filettatura e tipo di connessione (metrico, BSP, NPT)
o Integrazione con diversi elementi di montaggio o adattatori
• Design specifico per l'applicazione
o Motivi superficiali antiscivolo per una migliore presa
o Materiali resistenti agli oli o agli agenti chimici per ambienti difficili
o Personalizzazione delle prestazioni ad alta o bassa temperatura

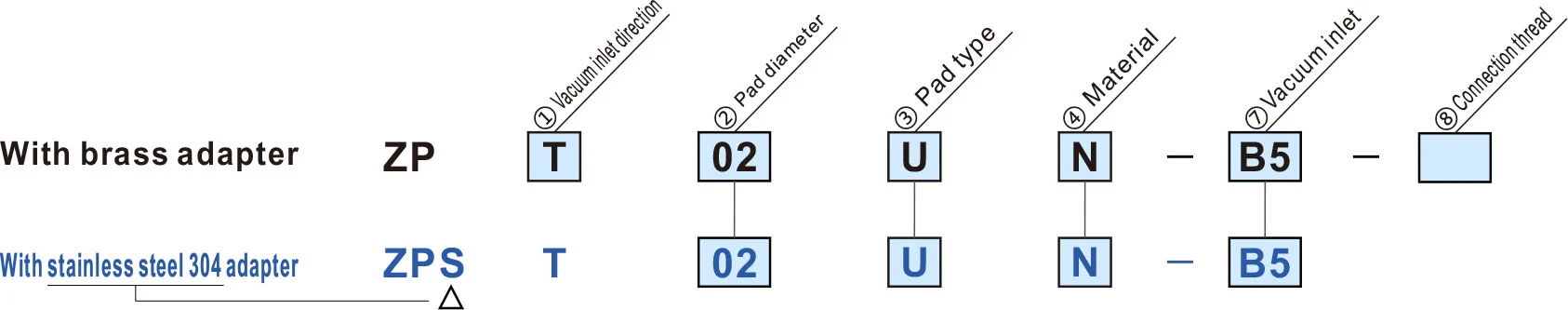

Come ordinare
|
③ Tipo di tampone
② Diametro pastiglia (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipo piatto/tipo ovale | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo a soffietto | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipo piatto sottile | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipo piatto sottile con nervature | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo blu indica i modelli personalizzati
| Dimensioni di montaggio dell'adattatore | |
| Se il cliente realizzerà un adattatore, progettare l'adattatore con le dimensioni mostrate a destra. |
|
| ① Direzione di ingresso del vuoto | ⑦ Ingresso vuoto | ⑧ Filettatura di collegamento | |||||||
| T | Verticale |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Laterale |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Tipo diametro pastiglia (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Tipo piatto/tipo ovale | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo a soffietto | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipo piatto sottile | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipo piatto sottile con nervature | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo blu indica i modelli personalizzati.
| ⑧ Filettatura di collegamento | ||
| Filo maschio | A5 | M5×0,8 |
| A6 | M6×1,0 | |
| Filetto femminile | B4 | M4×0,7 |
| B5 | M5×0,8 | |
| ⑦ Ingresso vuoto | |||
| Filo maschio | A5 | M5×0,8 | |
| A6 | M6×1,0 | ||
| Filetto femminile | B4 | M4×0,7 | |
| B5 | M5×0,8 | ||
| Raccordo a barra | U4 | Per tubi morbidi ø4 | M-5AU-4 |
| N4 | Per tubo in nylon ø4 | M-5AN-4 | |
| U6 | Per tubi morbidi ø6 | M-5AU-6 | |
| N6 | Per tubo in nylon ø6 | M-5AN-6 | |
| Raccordo istantaneo | 04 | ø4 | |
| 06 | ø6 | ||
| ① Direzione di ingresso del vuoto | ⑦ Ingresso vuoto | |||||||||
| T | Verticale |
|
B3B5U4N4U6N60406 |
|||||||
| R | Laterale |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Tipo di tampone
② Diametro pastiglia (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Tipo piatto/tipo ovale | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Tipo a soffietto | — | — | ● | ● | — | — | — | — | — | — |
| UT | Tipo piatto sottile | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Tipo piatto sottile con nervature | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo blu indica i modelli personalizzati.

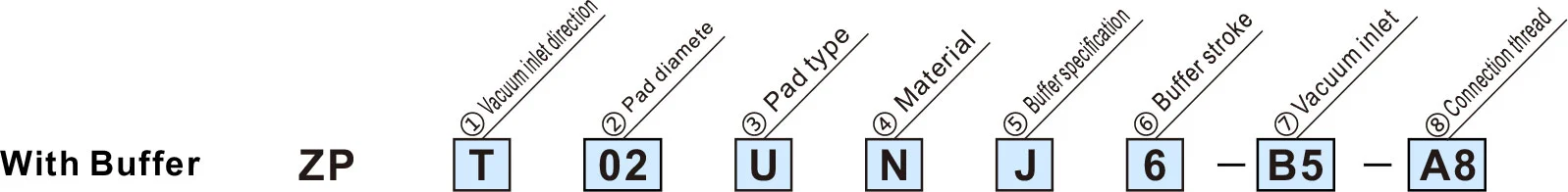

| ⑤ Specifica del buffer | |
| J | Rotante |
| K | Non rotante |
| JN | Rotante (Senza piastra tampone) |
| KN | Non rotante (Senza piastra tampone) |
| ⑥ Corsa del buffer | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Ingresso vuoto | |||
| Filo maschio | A5 | M5×0,8 | |
| A6 | M6×1,0 | ||
| Filetto femminile | B3 | M3×0,5 | |
| B5 | M5×0,8 | ||
| Raccordo a innesto | U4 | Per tubi morbidi ø4 | M-5AU-4 |
| N4 | Per tubo in nylon ø4 | M-5AN-4 | |
| U6 | Per tubi morbidi ø6 | M-5AU-6 | |
| N6 | Per tubo in nylon ø6 | M-5AN-6 | |
| Raccordo istantaneo | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Filettatura di collegamento | |
| A8 | M8×1,0 |
Specifiche
| Anello di bloccaggio/Tipo di pastiglia | Diametro/dimensioni del tampone | Applicazione | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Senza anello di bloccaggio | Tipo piatto (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Per pezzi con superfici piane e non deformate |
| Tipo ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Per pezzi con limitazioni sulla superficie di assorbimento | |
| Tipo piatto sottile (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Per pezzi morbidi come fogli sottili o vinile. È possibile ridurre le pieghe o le deformazioni durante l'assorbimento. | |
| Tipo piatto sottile con costole (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Per pezzi morbidi come fogli sottili o vinile. I pezzi possono essere rimossi facilmente grazie alle nervature |
|
| Tipo a soffietto (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Da utilizzare dove non c'è spazio per un buffer o per pezzi con superfici inclinate | |
| Con anello di bloccaggio | Tipo piatto (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Per pezzi con superfici piane e non deformate |
| Tipo piatto con costole (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Per pezzi che si deformano facilmente. I pezzi possono essere rimossi facilmente grazie alle nervature | |
| Tipo a soffietto (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Da utilizzare dove non c'è spazio per un buffer o per pezzi con superfici inclinate | |
| Tipo profondo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Per pezzi con superfici curve o per pezzi sferici | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
Tag caldi: Ventose per vuoto di base senza anello di bloccaggio ZP, Cina, produttore, fornitore, fabbrica
Invia richiesta
Informazioni di contatto
-
Indirizzo
Xiaruan Village Baishi Town Yueqing City Provincia di Zhejiang in Cina
-
tel
-
E-mail
Per richieste su ventose, generatori di vuoto, accessori per componenti pneumatici o listino prezzi, lasciaci la tua email e ti contatteremo entro 24 ore.
