L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose a Vuoto ad Alta Rigidità ZP
In qualità di produttore leader in Cina, la nostra fabbrica offre ventose a vuoto ZP personalizzate ad alta rigidità (Ø40-125 mm) per compiti pesanti. In qualità di fornitore principale, forniamo NBR, silicone e materiali antistatici con design ammortizzati per mitigare l'impatto. Perfetto per superfici fragili e linee di batterie al litio.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose a Vuoto ad Alta Rigidità ZP
Unità cuscinetto per carichi pesanti serie ZP
Ventose serie ZPT per impieghi gravosi con adattatore
Ventose serie ZPT per impieghi gravosi con adattatore
Ventose serie ZPX per impieghi gravosi con adattatore
Serie ZPX per carichi pesanti con ventose tampone
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa

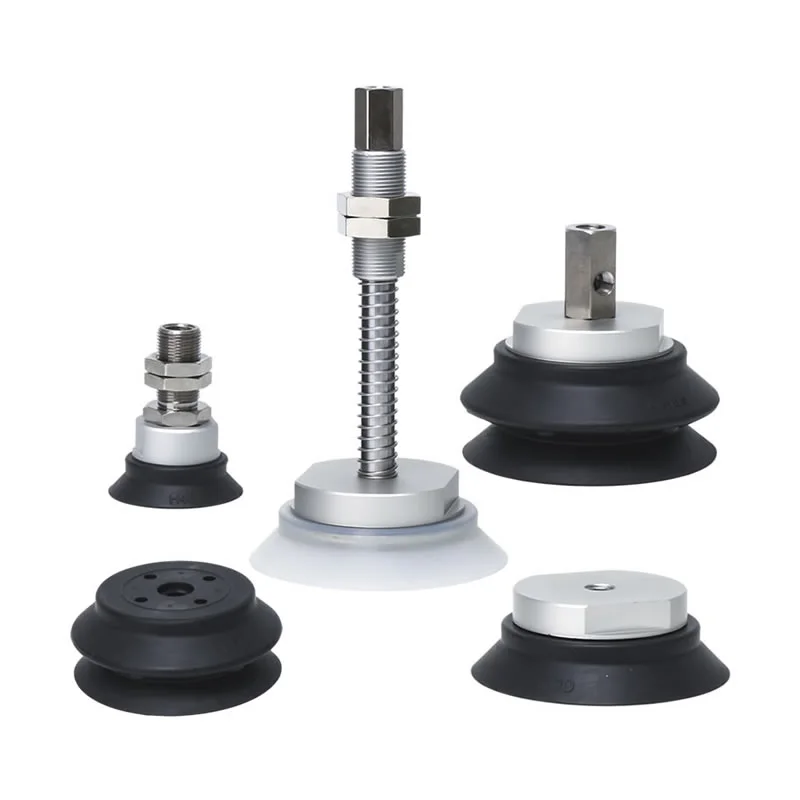

Le Ventose ad Alta Rigidità ZP rappresentano una soluzione di presa industriale specificatamente progettata per la movimentazione di pezzi di grandi dimensioni, pesanti o facilmente deformabili. In qualità di produttore specializzato in Cina, abbiamo progettato questo prodotto con una struttura base a ventosa rinforzata e un gruppo staffa; ciò garantisce un'eccezionale resistenza alle forze laterali e mantiene una stabilità superiore durante la presa di carichi pesanti, rendendolo un componente pneumatico personalizzato indispensabile nel campo dell'automazione industriale pesante.
Specifiche tecniche e versatilità
1. Opzioni di grande diametro per il massimo sollevamento
Per soddisfare i diversi requisiti di carico, le ventose per vuoto ad alta rigidità ZP sono disponibili in diversi diametri di grandi dimensioni:
φ40, φ50, φ63, φ80, φ100 e φ125 mm.
Queste dimensioni consentono un'area di contatto ad alto vuoto, fornendo la forza di sollevamento necessaria per componenti industriali pesanti.
2. Selezione multimateriale per ambienti diversi
L'ambiente di lavoro detta il materiale. Offriamo una varietà di elastomeri di alta qualità per garantire che la tua ventosa prosperi nella sua applicazione specifica:
NBR (gomma nitrilica):Eccellente resistenza all'olio per ambienti automobilistici e di lavorazione.
Gomma siliconica:Ideale per applicazioni ad alta temperatura e sicurezza alimentare.
Poliuretano e gomma fluorurata:Elevata resistenza all'usura e stabilità chimica per linee di pulizia o rivestimento industriali specializzate.
Materiali antistatici:Fondamentale per l'assemblaggio elettronico e la gestione dei semiconduttori.
3. Ammortizzazione e montaggio integrati
Sicurezza e precisione vanno di pari passo. Le nostre ventose per vuoto ad alta rigidità ZP offrono:

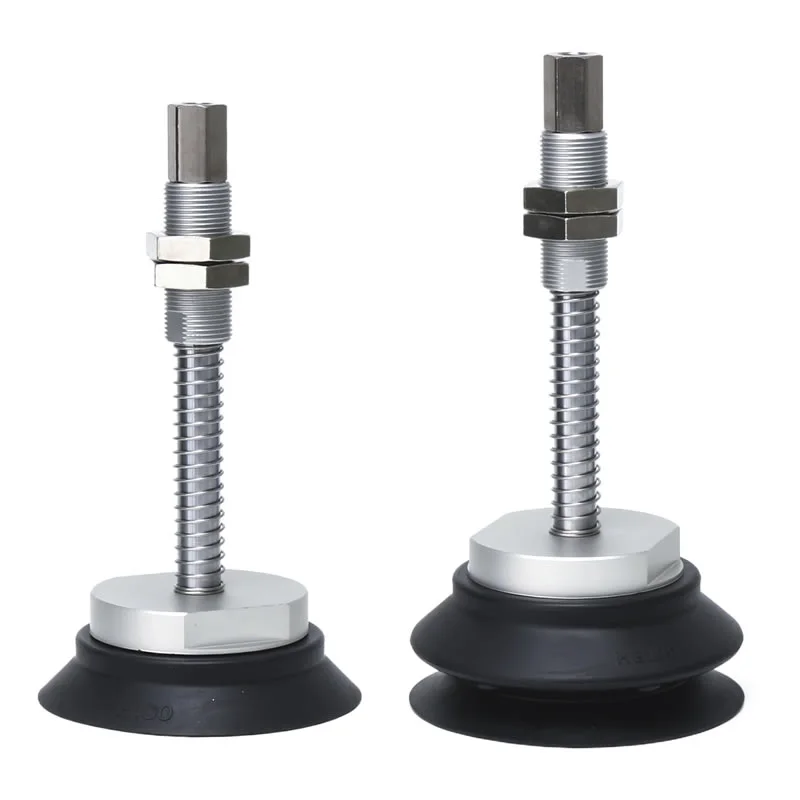

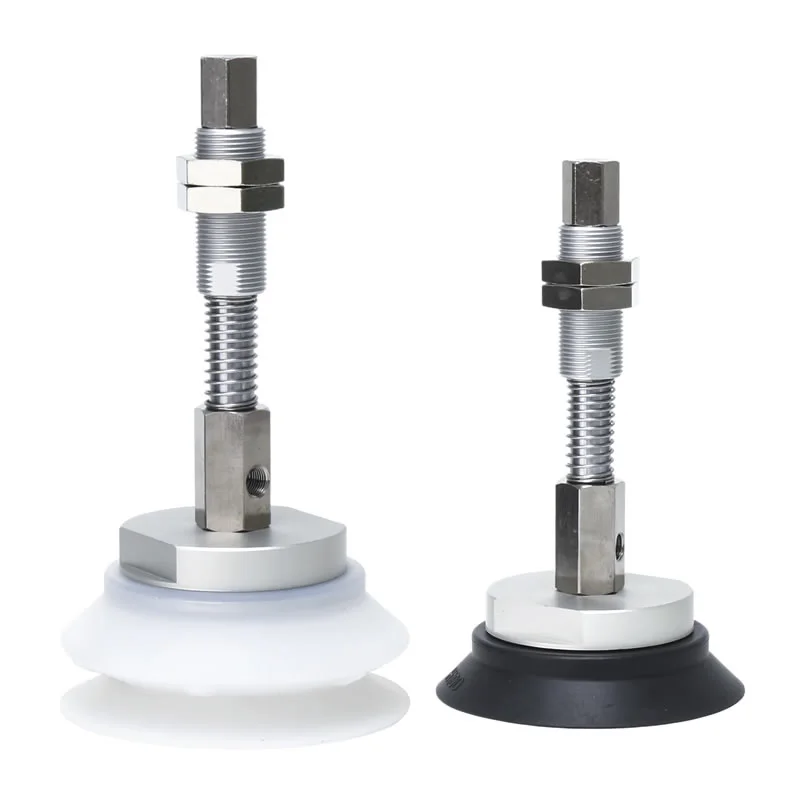

Versioni Ammortizzate:Mitiga efficacemente le forze d'impatto durante il contatto, proteggendo le superfici fragili e riducendo le vibrazioni del sistema.

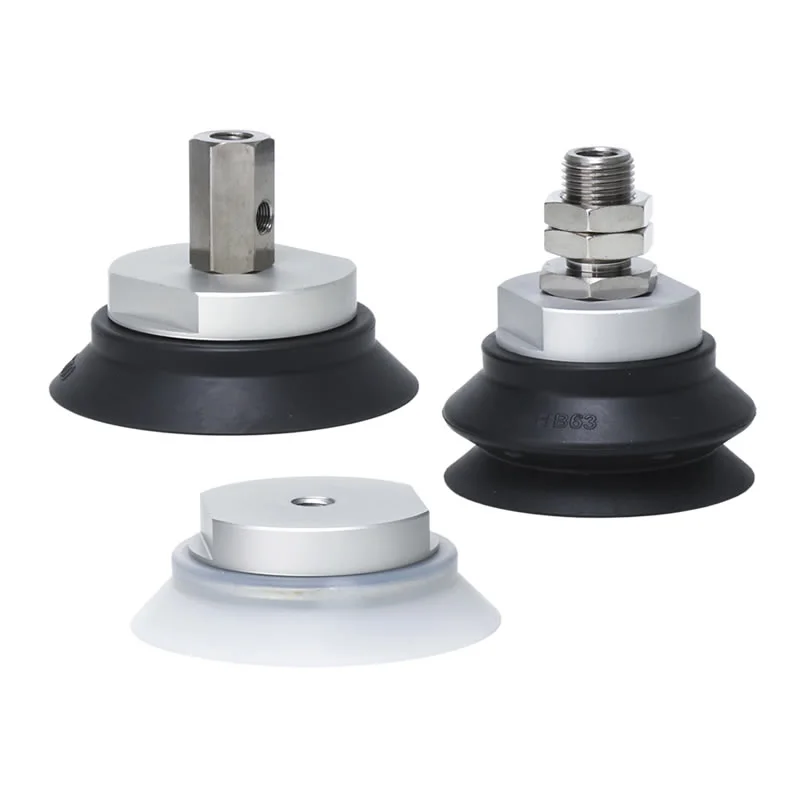

Versioni non imbottite:Per applicazioni in cui si preferisce un contatto rigido e diretto.
Montaggio flessibile:Disponibili con filettature esterne o interne e prese per vuoto verticali per adattarsi alla disposizione dei macchinari esistenti.
Perché scegliere le ventose per vuoto ad alta rigidità ZP di Commaelec Factory?
1. Design della base rinforzata:Le ventose per vuoto ad alta rigidità ZP di Commaelec presentano una maggiore rigidità nel punto di connessione tra la ventosa e il raccordo, resistendo efficacemente alle forze di taglio laterali.
2. Ampia gamma di dimensioni:Disponibili in varie dimensioni da φ40 a φ125 mm, queste ventose sono progettate specificamente per la movimentazione di oggetti pesanti come lamiere pesanti, pietra e vetro di grandi dimensioni, garantendo un'adesione solida come la roccia.
3. In qualità di fornitore con un proprio impianto di produzione, Commaelec offre tre opzioni di materiali:
Antistatico:Progettato specificamente per l'industria elettronica e dei semiconduttori per prevenire danni ai componenti sensibili causati dalle scariche statiche.
Componenti interamente in acciaio inossidabile:Particolarmente adatto per l'industria delle batterie agli ioni di litio, soddisfa i requisiti per materiali esenti da rame e zinco, con elevata resistenza alla corrosione e pulizia.
Gomma fluorurata (FKM) ed EPR:Ideale per ambienti chimici o operazioni ad alta temperatura (come la sformatura di parti stampate a iniezione), offrendo eccellente stabilità chimica e resistenza agli agenti atmosferici.
4. Tecnologia di ammortizzazione di precisione:Disponibile in versione ammortizzata, con una gamma di corse da 6 mm a 50 mm. Quando la ventosa entra in contatto con superfici fragili (come il vetro ultrasottile), la staffa di ammortizzazione assorbe l'energia d'impatto istantanea, riducendo significativamente il rumore e prolungando la durata dell'apparecchiatura.
5. Soluzioni di vuoto multidirezionale:La staffa di montaggio per ventose per vuoto ad alta rigidità ZP supporta configurazioni di porte per vuoto sia verticali che laterali, con opzioni di filettatura interna ed esterna commutabili; questo design semplifica notevolmente la disposizione spaziale e il processo di installazione nell'interfaccia dell'utensileria di fine braccio (EOAT).

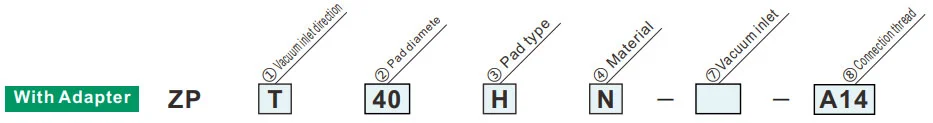

Come ordinare
| ②Diametro del cuscinetto | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo di cuscinetto | |
| H | Piatto con costola |
| HB | Tipo a soffietto |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
Il simbolo verde indica i modelli personalizzati
| ①Direzione di ingresso del vuoto | Diametro del tampone | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Verticale |
|
⑦Ingresso del vuoto | Filetto femmina | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Filetto maschio | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Laterale |
|
Filetto femmina | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Tc1/8 | ● | ● | ● | ||||||||
| ②Diametro pastiglia | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
Il simbolo verde indica i modelli personalizzati
| ③Tipo di cuscinetto | |
| H | Piatto con costola |
| HB | Tipo a soffietto |
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| X | Laterale |
| ③Tipo di cuscinetto | |
| H | Piatto con costola |
| HB | Tipo a soffietto |

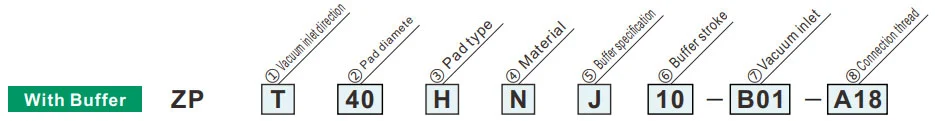

| ⑤Specifica del buffer | |
| J | Rotante (alluminio, senza boccola) |
| JB | Rotante (ottone, con boccola) |
| JF | Rotante (acciaio, con boccola) |
| KB | Antirotazione(Ottone,Con Boccola) |
| ⑦Aspirazione del vuoto | |
| B01 | Tc1/8 |
| ②Diametro pastiglia | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
Il simbolo verde indica i modelli personalizzati
| Diametro del tampone | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Corsa del buffer | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧Filettatura di collegamento | Filetto maschio | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Forza reattiva della primavera
| Filo di connessione | Coppia di serraggio±5%[N·m] | Colpo dell'amplificatore (millimetro) | Forza reattiva della molla[N] | |||
| Alluminio(J) | Ottone, con boccola (JB/KB) | Acciaio, con boccola (JF) | A 0 tempi | A tutta corsa | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
