Le ventose a vuoto ZP Basic con anello di bloccaggio sono componenti di presa a vuoto ad alte prestazioni progettati per la movimentazione stabile e sicura dei materiali nell'automazione industriale. Caratterizzati da una struttura ad anello di bloccaggio, garantiscono un'installazione stabile, una maggiore affidabilità della tenuta e stabilità operativa a lungo termine.
Prodotte da un produttore, fornitore e fabbrica professionale cinese, Commaelec offre queste ventose con qualità costante, configurazioni flessibili e forte capacità di fornitura per applicazioni di automazione globali.
Cosa sono le ventose Basic con Lock Ring ZP?
Definizione e funzione
• Soluzione di presa a vuoto:Crea una forte tenuta per sollevare, spostare e posizionare i pezzi
• Struttura dell'anello di bloccaggio:Garantisce un fissaggio sicuro e previene l'allentamento durante le operazioni ad alta frequenza
• Gestione versatile:Adatto per superfici lisce, piane o leggermente irregolari
• Integrazione dell'automazione:Ideale per bracci robotici, sistemi pick-and-place e linee di produzione
Caratteristiche delle ventose Basic con anello di bloccaggio ZP
Montaggio sicuro:
Il design dell'anello di bloccaggio garantisce una connessione salda e stabile tra la ventosa e l'elemento di montaggio, prevenendo l'allentamento durante operazioni ad alta velocità o ripetitive, migliorando così l'affidabilità e la sicurezza complessiva del sistema.
Design modulare:
La struttura modulare consente una facile integrazione con diversi adattatori, supporti e unità buffer, consentendo una configurazione flessibile e una rapida sostituzione per adattarsi a vari sistemi di automazione.
Forme versatili dei cuscinetti:
Le ventose a vuoto ZP Basic con anello di bloccaggio sono disponibili in diverse forme per adattarsi a diverse condizioni superficiali, garantendo una tenuta ottimale e una presa stabile in diverse applicazioni.
Piatto / Piatto con nervature:
I design piatti sono ideali per superfici lisce, mentre le versioni scanalate migliorano le prestazioni di tenuta e riducono la deformazione, rendendoli adatti alla movimentazione di vetro, lamiere e plastica.
Soffietto:
Le ventose a soffietto offrono maggiore flessibilità e corsa, consentendo la compensazione di superfici irregolari e variazioni di altezza, il che è particolarmente utile per pezzi delicati o irregolari.
Profondo:
Le ventose di tipo profondo sono progettate per la movimentazione di superfici curve o incassate, offrendo una migliore adattabilità e mantenendo una presa sicura in applicazioni complesse.
Opzioni materiali:
Disponibili in silicone, poliuretano, NBR e materiali antistatici, queste ventose possono essere selezionate in base alla resistenza alla temperatura, alla resistenza all'usura o ai requisiti specifici del settore come l'elettronica o gli ambienti puliti.
Ampia gamma di dimensioni:
Con diametri che vanno da 10 mm a 50 mm, la serie copre un'ampia gamma di applicazioni, dai piccoli componenti di precisione ai pezzi più grandi, garantendo una selezione flessibile.
Opzione antiscivolo:
I design opzionali della superficie antiscivolo migliorano l'attrito tra la ventosa e il pezzo in lavorazione, riducendo il rischio di scivolamento e migliorando la stabilità di movimentazione nelle operazioni ad alta velocità.
Compatibilità:
Progettate per un'integrazione perfetta, queste ventose sono compatibili con vari generatori di vuoto, eiettori e sistemi di montaggio, supportando connessioni del vuoto sia verticali che orizzontali per un'installazione flessibile.
Domande frequenti
1. Qual è il vantaggio del design dell'anello di bloccaggio?
L'anello di bloccaggio garantisce un'installazione sicura, prevenendo l'allentamento e migliorando la stabilità durante le operazioni ad alta velocità.
2. Quali materiali sono disponibili?
Le opzioni includono silicone, NBR, poliuretano e materiali antistatici per industrie specializzate.
3. Il prodotto può essere personalizzato?
Sì, Commaelec fornisce soluzioni completamente personalizzate che includono dimensioni, materiale, struttura e opzioni di montaggio.
4. Per quali settori sono adatte le ventose ZP Basic con anello di bloccaggio?
Sono ampiamente utilizzati nei settori dell'imballaggio, dell'elettronica, automobilistico e dell'automazione generale.
5. In che modo il buffer migliora le prestazioni?
Il buffer riduce gli urti e le vibrazioni, proteggendo sia il pezzo in lavorazione che l'attrezzatura e prolungandone la durata.

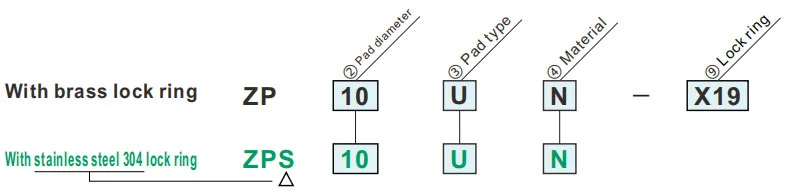

Come ordinare
| Modelli/dimensioni dell'anello di bloccaggio | ||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||
| △Nil/Ottone S/Acciaio inossidabile | ||||||||||||||||||||||||||
|
③ Tipo di tampone
② Diametro pastiglia (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | |
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||
| U | Tipo piatto | ● | ● | ● | ● | ● | ● | ● | ● |
| C | Tipo piatto con nervature | ● | ● | ● | ● | ● | ● | ● | ● |
| B | Tipo a soffietto | ● | ● | ● | ● | ● | ● | ● | ● |
| D | Tipo profondo | ● | 一 | ● | 一 | ● | 一 | ● | 一 |
| ⑨Anello di bloccaggio | |
| Zero | Con ghiera |
| X19 | Senza anello di bloccaggio |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Condutieslionerube |
Il simbolo verde è un modello personalizzato.
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Canducie slicnerube |
Il simbolo verde è un madel soppresso.
|
③ Tipo di tampone
② Diametro pastiglia (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||||
| U | Tipo piatto | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| C | Tipo piatto con nervature | ● | ● | ● | ● | ● | ● | ● | ● | |||||
| B | Tipo a soffietto | ● | ● | ● | ● | ● | ● | ● | ● | |||||

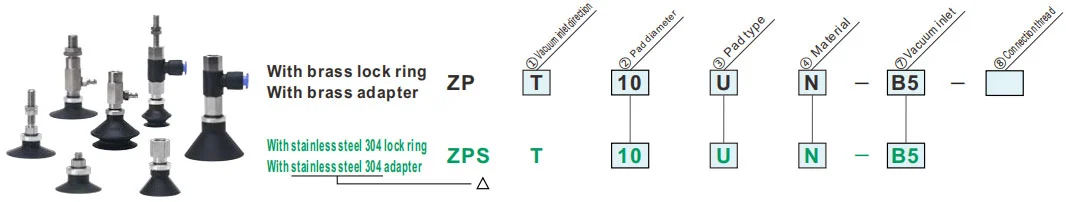

| ①Direzione di ingresso del vuoto | D | Tipo profondo | ● | - | ● | - | ● | - | ● | - | ||||
| T | Verticale |
|
⑦ingresso dell'aspirapolvere | Filetto maschio | AS5 | M5×0,8 | ● | ● | - | |||||
| AS6 | M6x1.0 | ● | ● | ● | ||||||||||
| AG1 | G1/8 | ● | ● | ● | ||||||||||
| AG2 | G1/4 | - | - | ● | ||||||||||
|
A5 | M5×0,8 | ● | - | - | |||||||||
| A6 | M6×1.0 | ● | ● | ● | ||||||||||
| A8 | M8x1,0 | - | ● | ● | ||||||||||
|
Filetto femmina | B5 | M5×0,8 | ● | ●- | - | ||||||||
| B6 | M6×1.0 | ● | ● | ● | ||||||||||
| B8 | M8×125 | ● | ● | |||||||||||
| B01 | Tc1/8 | ● | ● | ● | ||||||||||
| BG01 | G1/8 | ● | ● | ● | ||||||||||
| BG2 | G1/4 | - | - | ● | ||||||||||
| R | Laterale |

|
Raccordo istantaneo | 04 | ø4 | ● | ● | - | ||||||
| 06 | ø6 | ● | ● | ● | ||||||||||
| 08 | ø8 | - | ● | ● | ||||||||||
| ⑧Filo di connessione | Filetto maschio | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1.0 | ● | ● | ● | ||||||||||
| A8 | M8×1.0 | - | ● | ● | ||||||||||
| Filetto femmina | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1.0 | ● | ● | ● | ||||||||||
| B8 | MB×125 | - | ● | ● | ||||||||||
| Y |

|
⑦ Ingresso vuoto | B5 | M5×0,8 | ● | ● | ● | |||||||
| Raccordo a innesto | U4 | Per tubi morbidi ø4 | ● | ● | - | |||||||||
| N4 | Per tubo in nylon ø4 | ● | ● | - | ||||||||||
| U6 | Per tubi morbidi ø6 | ● | ● | ● | ||||||||||
| N6 | Per tubo in nylon ø6 | ● | ● | - | ||||||||||
| ⑧filo di connessione | Filetto maschio | A5 | M5×0,8 | ● | - | - | ||||||||
| A6 | M6×1.0 | ● | ● | ● | ||||||||||
| A8 | M8×1.0 | - | ● | ● | ||||||||||
| Filetto femmina | B5 | M5×0,8 | ● | ● | - | |||||||||
| B6 | M6×1.0 | ● | ● | ● | ||||||||||
| B8 | M8×1,25 | - | ● | ● | ||||||||||
| Come sostituire il tampone |
|
Poiché i cuscinetti sono essenzialmente in gomma, il deterioramento è inevitabile. Il tasso di deterioramento dipende da fattori quali condizioni di utilizzo, ambiente e temperatura. È necessario eseguire una manutenzione regolare. Se si sono verificati danni, spaccature, crepe o abrasioni in una pastiglia che sembra essere dannosa, sostituirla immediatamente. Inoltre, fare attenzione a non danneggiare la superficie esterna del tampone.
1. Tirare l'anello di bloccaggio verso l'alto e, dopo averlo sollevato fino all'adattatore, rimuovere il vecchio cuscinetto tirandolo verso il basso.
|
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma conduttiva |
Il simbolo verde è un modello personalizzato.
|

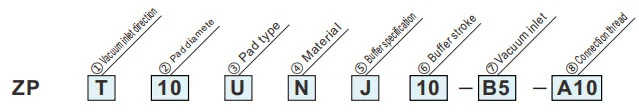

③ Tipo di tampone
② Diametro pastiglia (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | 40 | 50 | ||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | |||||
| U | Tipo piatto | ● | ● | ● | ● | ● | ● | ● | ● | |||
| C | Tipo piatto con nervature | ● | ● | ● | ● | ● | ● | ● | ● | |||
| B | Tipo a soffietto | ● | ● | ● | ● | ● | ● | ● | ● | |||
| D | Tipo profondo | ● | - | ● | - | ● | - | ● | - | |||
| ⑥Bufferstroke | 6 | 6 mm | ● | - | - | |||||||
| 10 | 10 mm | ● | ● | ● | ||||||||
| 15 | 15 mm | ● | - | - | ||||||||
| 20 | 20 mm | ● | ● | ● | ||||||||
| 25 | 25 mm | ● | - | - | ||||||||
| 30 | 30 mm | ● | ● | ● | ||||||||
| 40 | 40 mm | ● | ● | - | ||||||||
| 50 | 50 mm | ● | ● | ● | ||||||||
| ⑦ingresso dell'aspirapolvere | Filetto femmina | B5 | M5×0,8 | ● | ● | ● | ||||||
| B01 | Tc1/8 | - | - | ● | ||||||||
| Raccordo istantaneo | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | - | ● | ||||||||
| Raccordo a innesto | U4 | Per tubi morbidi ø4 | ● | - | - | |||||||
| N4 | Per tubo in nylon ø4 | ● | - | - | ||||||||
| U6 | Per tubi morbidi ø6 | ● | ● | ● | ||||||||
| N6 | Per tubo in nylon ø6 | ● | ● | ● | ||||||||
| Raccordo istantaneo | 04 | ø4 | ● | ● | - | |||||||
| 06 | ø6 | ● | ● | ● | ||||||||
| 08 | ø8 | - | ● | ● | ||||||||
| Filetto femmina | B5 | M5×0,8 | ● | ● | ● | |||||||
| Raccordo a innesto | U4 | Per tubi morbidi ø4 | ● | ● | - | |||||||
| N4 | Per tubo in nylon ø4 | ● | ● | - | ||||||||
| U6 | Per tubi morbidi ø6 | ● | ● | ● | ||||||||
| N6 | Per tubo in nylon ø6 | ● | ● | ● | ||||||||
| ⑧Filettatura di collegamento | Filetto maschio | A8 | M8×1 | ● | - | - | ||||||
| A10 | M10×1 | ● | ● | - | ||||||||
| A14 | M14×1 | - | ● | ● | ||||||||
| ⑤Specifica del buffer | |
| J | Rotante |
| K | Non rotante |
| ① Direzione di ingresso del vuoto | ||
| T | Verticale |
|
| R | Laterale |
|
| Y |
|
|
Forza reattiva della primavera
| Filo di connessione | M8×1 | M10×1 | M14×1 | |
| Coppia di serraggio [N ·m] | 1,5~2,0 | 2,5~3,5 | 6,5 ~ 7,5 | |
| Forza di reazione della molla[N] | A corsa 0 | 0.8 | 1.0 | 2.0 |
| A tutta corsa | 1.2 | 3.0 | 5.0 | |
Specifiche
| Anello di bloccaggio/Tipo di pastiglia | Diametro/dimensioni del tampone | Applicazione | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Senza anello di bloccaggio | Tipo piatto (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Per pezzi con superfici piane e non deformate |
| Tipo ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Per pezzi con limitazioni sulla superficie di assorbimento | |
| Tipo piatto sottile (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Per pezzi morbidi come fogli sottili o vinile. È possibile ridurre le pieghe o le deformazioni durante l'assorbimento. | |
| Tipo piatto sottile con costole (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Per pezzi morbidi come fogli sottili o vinile. I pezzi possono essere rimossi facilmente grazie alle nervature |
|
| Tipo a soffietto (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Da utilizzare dove non c'è spazio per un buffer o per pezzi con superfici inclinate | |
| Con anello di bloccaggio | Tipo piatto (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Per pezzi con superfici piane e non deformate |
| Tipo piatto con costole (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Per pezzi che si deformano facilmente. I pezzi possono essere rimossi facilmente grazie alle nervature | |
| Tipo a soffietto (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Da utilizzare dove non c'è spazio per un buffer o per pezzi con superfici inclinate | |
| Tipo profondo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Per pezzi con superfici curve o per pezzi sferici | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF

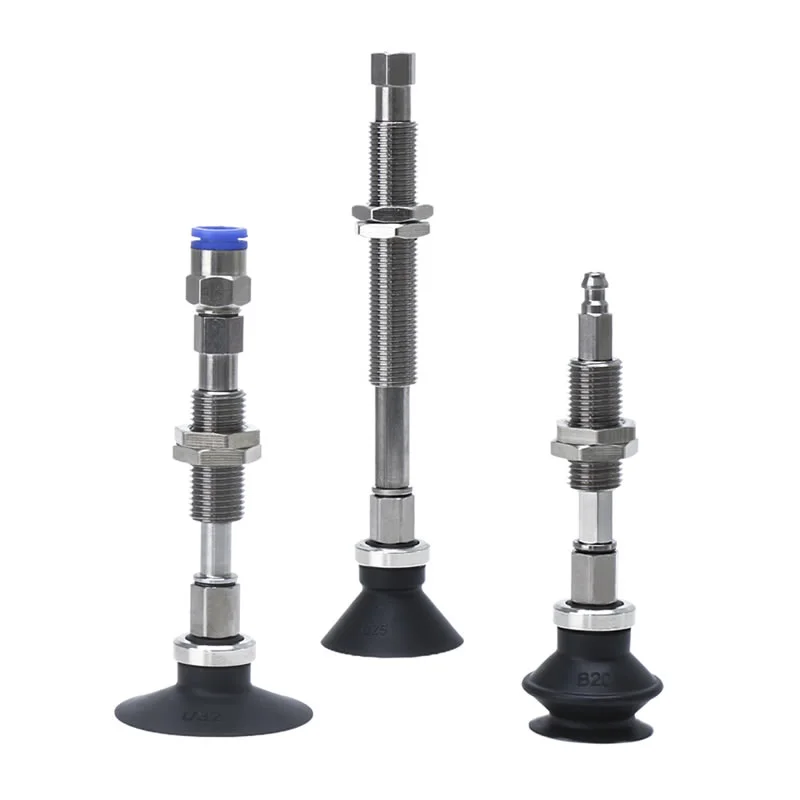

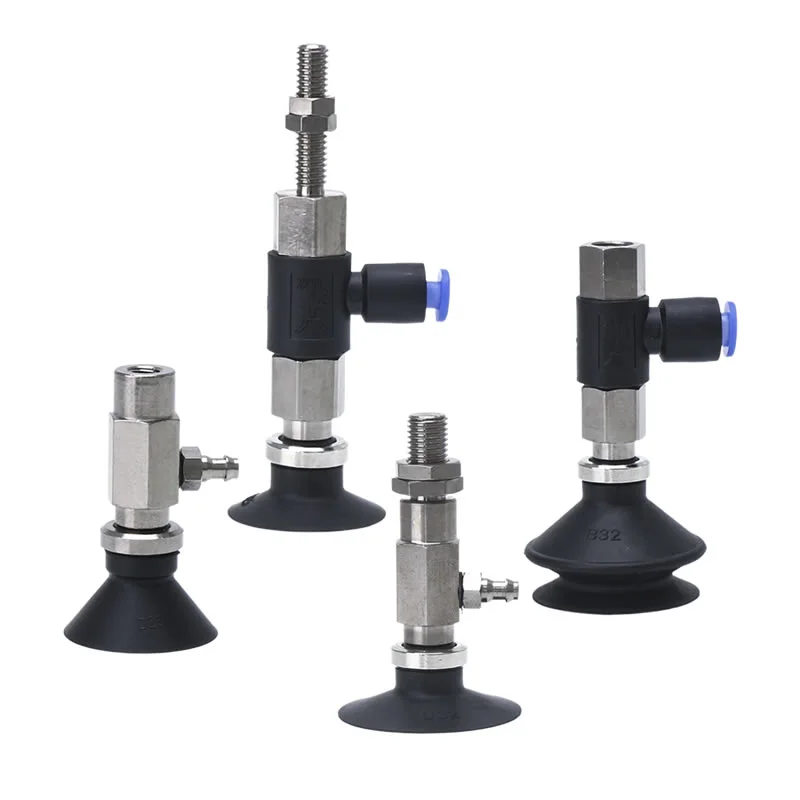

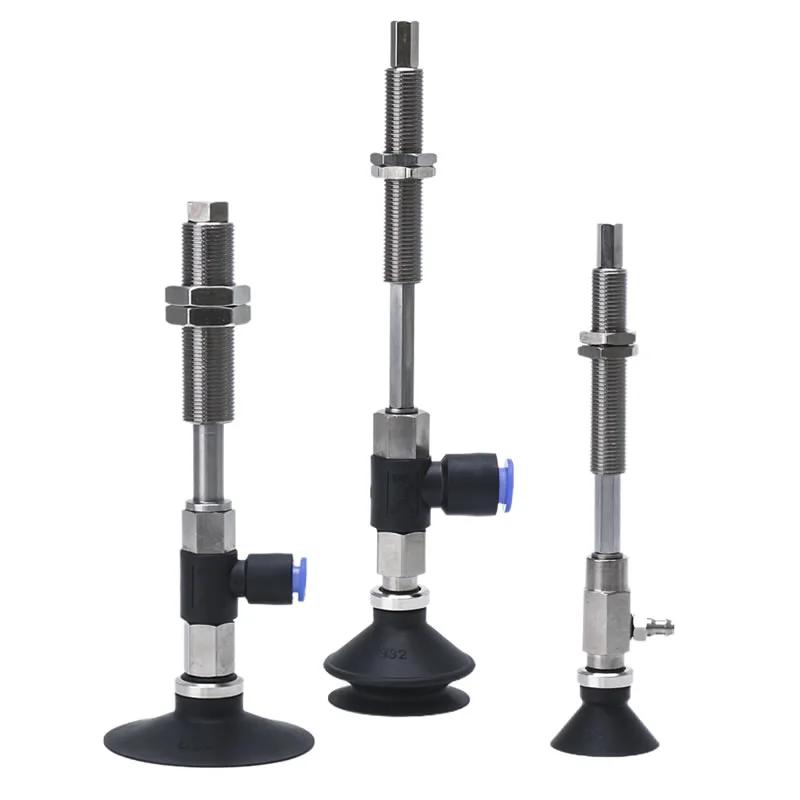

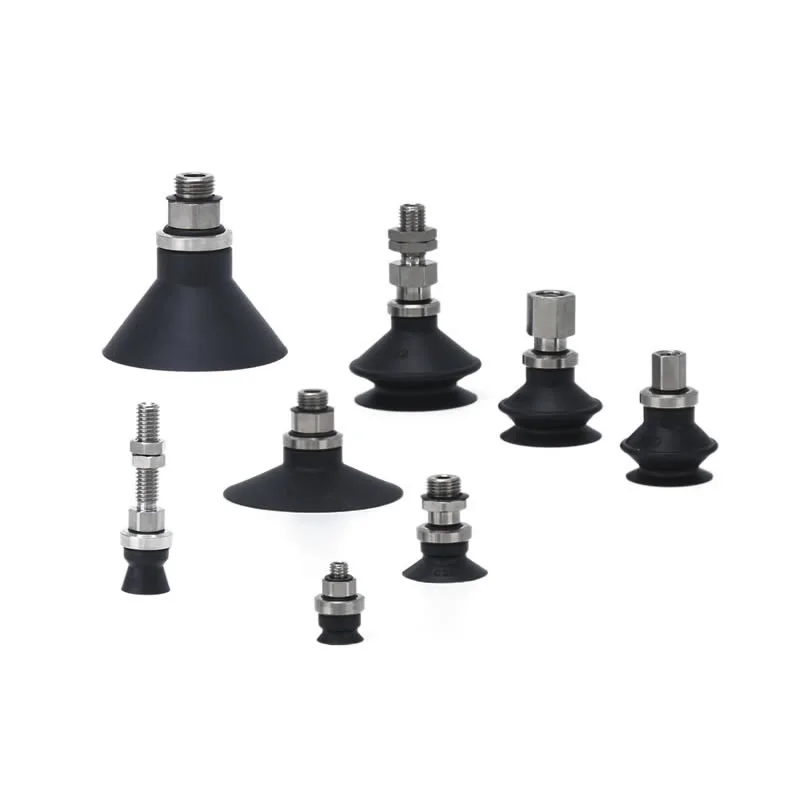

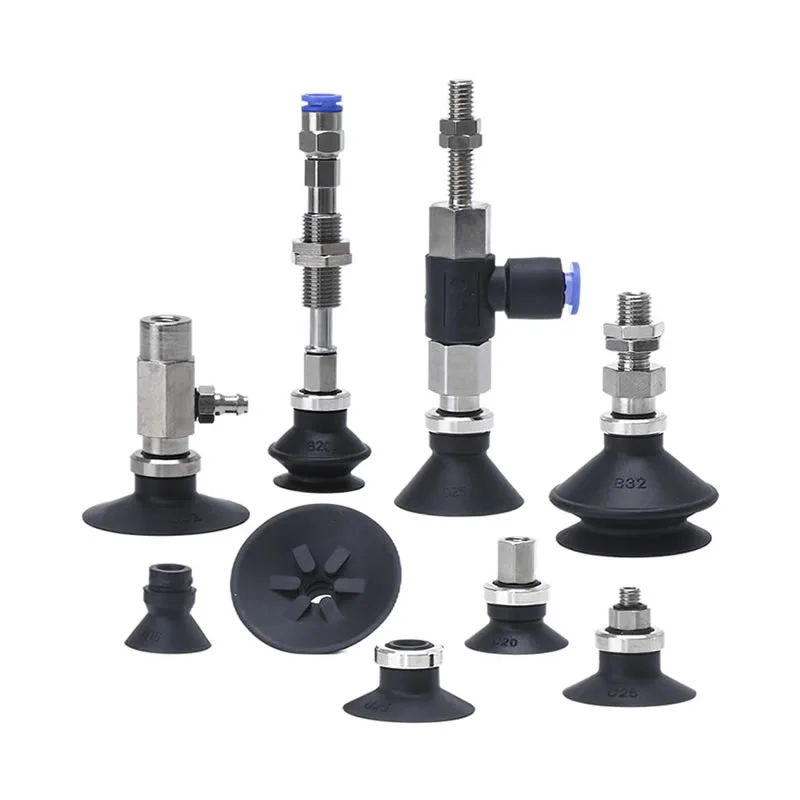

Tag caldi: Base con ventose ad anello di bloccaggio ZP, Cina, produttore, fornitore, fabbrica
Invia richiesta
Informazioni di contatto
-
Indirizzo
Xiaruan Village Baishi Town Yueqing City Provincia di Zhejiang in Cina
-
tel
-
E-mail
Per richieste su ventose, generatori di vuoto, accessori per componenti pneumatici o listino prezzi, lasciaci la tua email e ti contatteremo entro 24 ore.
