Ventose per vuoto con giunto sferico ad alta rigidità ZP3E

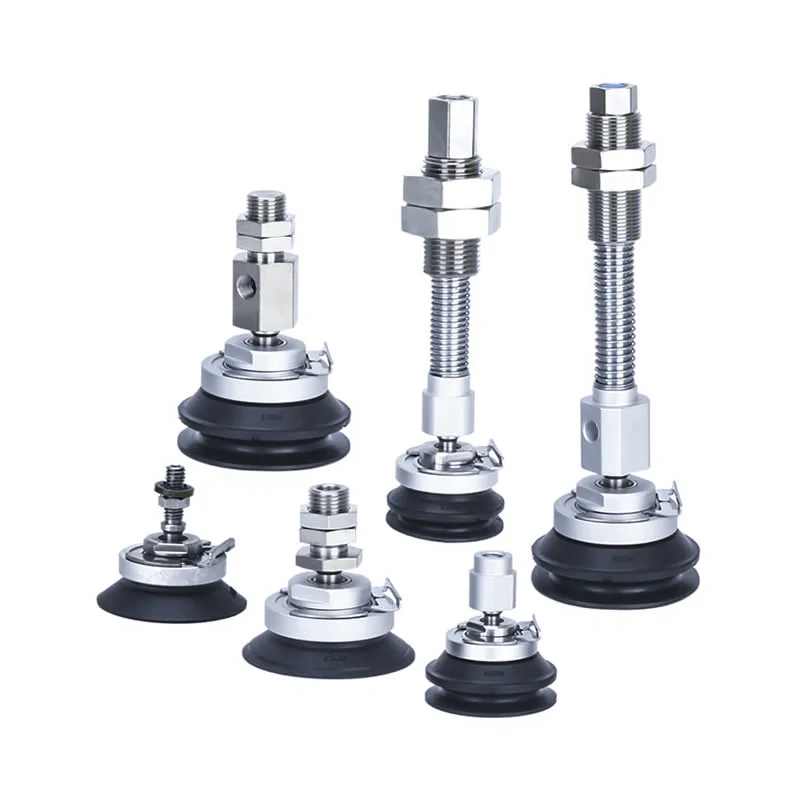

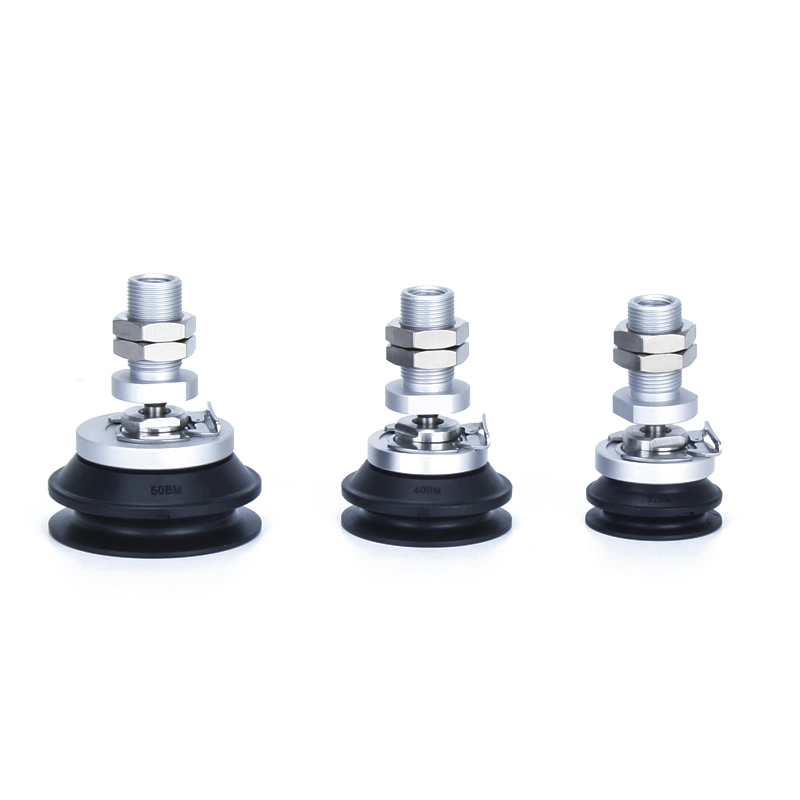

Serie ZP3E-TF con adattatore Ventose con giunto sferico ad alta rigidità

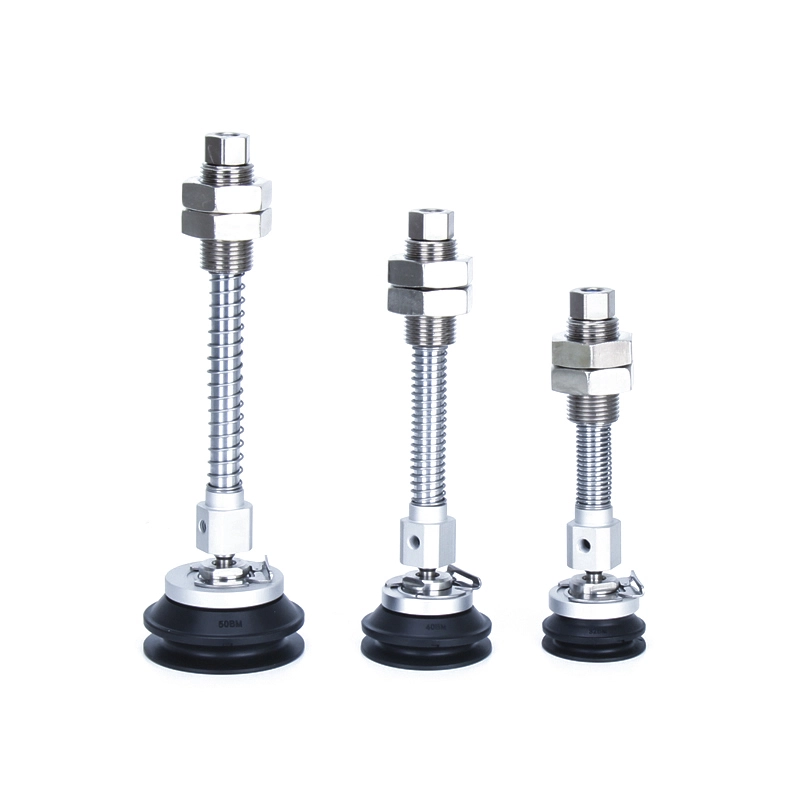

Serie ZP3E-TF con ventose con giunto sferico ad alta rigidità tampone

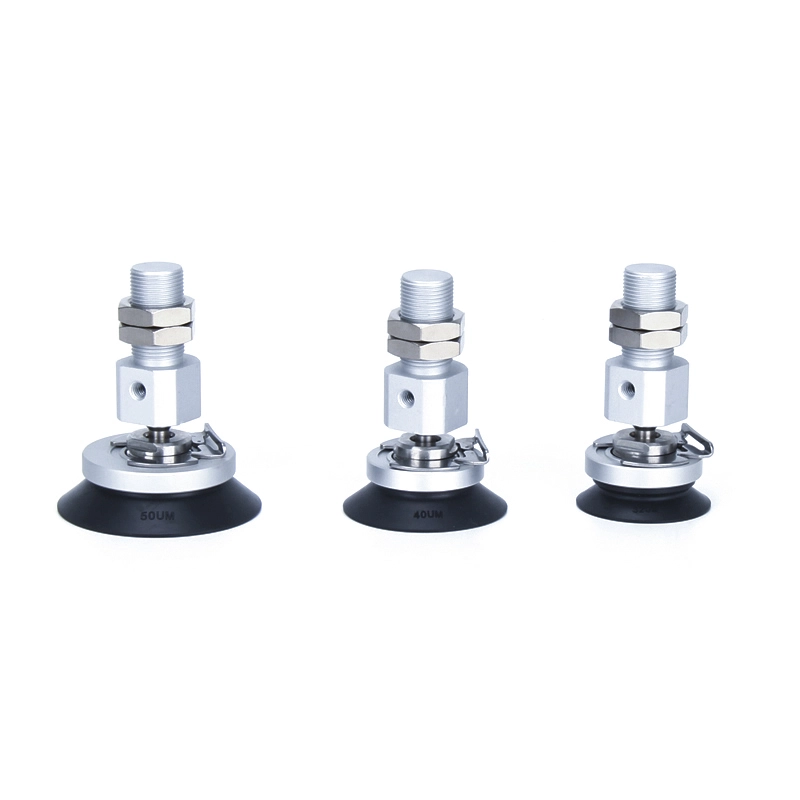

Serie ZP3E-YF con adattatore Ventose con giunto sferico ad alta rigidità

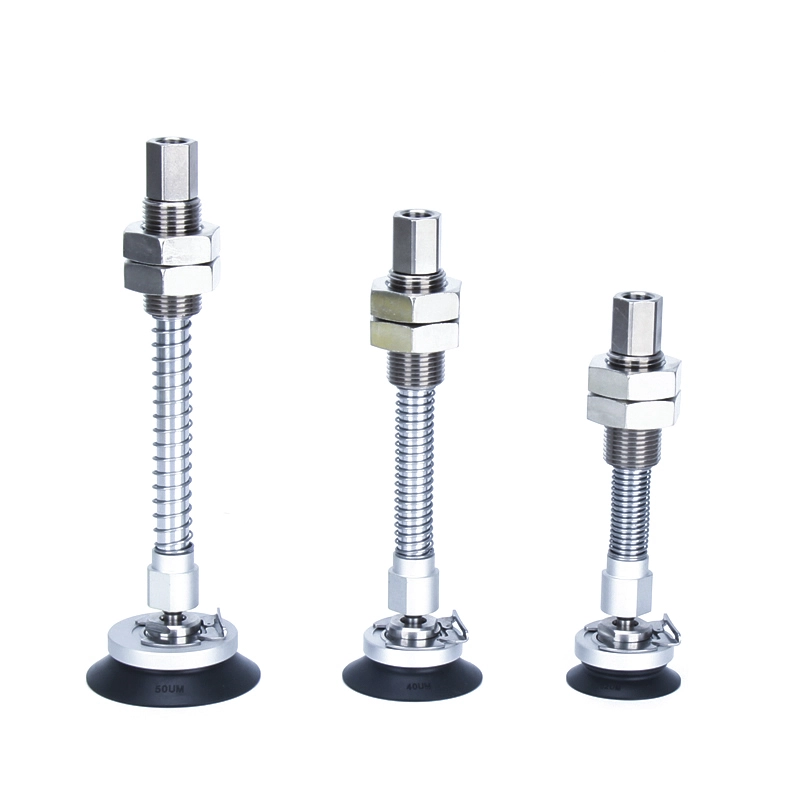

Serie ZP3E-YF con ventose con giunto sferico ad alta rigidità tampone
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose a vuoto con giunto sferico ad alta rigidità ZP3E sono una ventosa a vuoto di livello industriale progettata specificamente per la movimentazione di pezzi pesanti, di grandi dimensioni o con superfici irregolari all'interno di sistemi automatizzati.
La sua struttura ad alta rigidità garantisce una presa stabile su materiali pesanti come vetro, lamiere e cartone.
Il design con giunto sferico consente la regolazione multi-angolo, consentendo alla tazza di adattarsi automaticamente a superfici inclinate o irregolari.
La superficie di tenuta scanalata migliora le capacità di ritenzione del vuoto, garantendo un'aspirazione efficace anche durante la manipolazione di materiali porosi.
Questa serie di prodotti è ampiamente utilizzata in settori quali l'automazione robotica, l'imballaggio, la produzione automobilistica e la lavorazione del vetro; è particolarmente adatto per applicazioni con requisiti estremamente elevati di forza di presa, stabilità e flessibilità.
Caratteristiche principali
**Elevata rigidità e stabilità**
Progettata specificatamente per pezzi pesanti e di grandi superfici, come vetro, lamiere e cartone, questa serie offre una gamma di diametri che va da 32 mm a 125 mm, con opzioni sia per strutture a strato singolo che a doppio strato. La superficie presenta una struttura scanalata che migliora efficacemente la ritenzione del vuoto e garantisce stabilità di presa, anche durante la manipolazione di materiali porosi.
**Funzionalità del giunto sferico**
Incorporando una struttura con giunto sferico integrato, l'unità consente una regolazione flessibile e multi-angolo. Compensa automaticamente le superfici inclinate o irregolari del pezzo, garantendo prestazioni di tenuta costanti e una forza di aspirazione affidabile durante le operazioni di movimentazione dinamica.
**Meccanismo di buffering opzionale**
È possibile aggiungere un meccanismo di ammortizzazione opzionale per assorbire le forze di impatto generate quando la ventosa entra in contatto con il pezzo. Ciò protegge efficacemente da eventuali danni sia il corpo della ventosa che le superfici dei pezzi di precisione. Negli ambienti ciclistici ad alta frequenza, questa funzione aiuta a prolungare la durata utile dell'apparecchiatura e a migliorare la durata complessiva.
**Opzioni materiali**
Le ventose per vuoto con giunto sferico ad alta rigidità ZP3E sono realizzate utilizzando materiali in gomma e silicone di alta qualità, che offrono eccellenti capacità di tenuta e resistenza all'usura. Come opzione sono disponibili materiali antistatici, che rendono l'unità adatta all'uso nella produzione elettronica e in ambienti sterili. Inoltre, può essere abbinato a raccordi in acciaio inossidabile per soddisfare i requisiti applicativi specifici della produzione di batterie agli ioni di litio e degli ambienti industriali difficili.
**Design staccabile**
Dotate di una struttura modulare, le ventose per vuoto con giunto sferico ad alta rigidità ZP3E facilitano la manutenzione ordinaria e la sostituzione dei componenti. Ciò riduce al minimo i tempi di inattività e riduce i costi operativi a lungo termine. Inoltre, le sue opzioni di configurazione flessibili ne consentono la perfetta integrazione in un'ampia varietà di sistemi automatizzati.

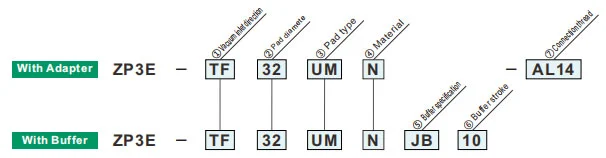

Come ordinare
| ①Direzione di ingresso del vuoto | |
| TF | Verticale |
| YF | Laterale |
| ②Diametro cuscinetto (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Specifica del buffer | |
| JB | Rotante (ottone, con boccola) |
| JF | Rotante (acciaio, con boccola) |
| ③Tipo di cuscinetto | |
| Uhm | Tipo piatto con scanalatura |
| BM | Tipo a soffietto con nervature e scanalatura |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑥Corsa del buffer | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦Aspirazione del vuoto | ZP3E-T/Verticale | ZP3E-Y /Laterale | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Filetto maschio | AL6 | M6x1 | ● | — | — | — |
| AL12 | M12×1,25 | — | ● | — | — | |
| AL14 | M14×1 | ● | — | ● | — | |
| AL16 | M16×1,5 | — | ● | — | ● | |
| Femmina | B8 | M8×1,25 | ● | — | ● | — |
| B12 | M12×1,75 | — | ● | — | ● | |
Forza reattiva della primavera
| Diametro del tampone (mm) |
Coppia di serraggio ±5% [N·m] | Corsa del respingente (mm) | Forza reattiva della molla [N] | ||
| Ottone, con boccola (JB) | Acciaio, con boccola (JF) | A 0 colpi | A tutta corsa | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
