L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).

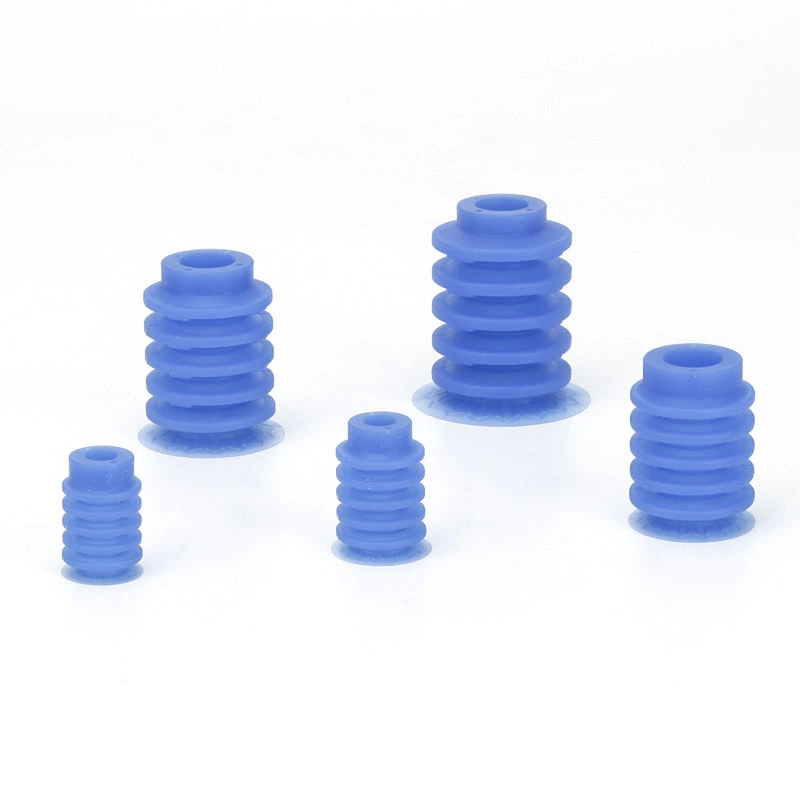

Ventose a soffietto a 5,5 stadi ZP3P-JT
Ti invitiamo a scegliere tra le ventose a soffietto a 5,5 stadi ZP3P-JT della nostra fabbrica, disponibili in una gamma di diametri tra cui 20 mm, 25 mm, 32 mm, 40 mm e 50 mm. Questa serie è progettata specificamente per applicazioni automatizzate di imballaggio con film nei settori alimentare e medico ed è ideale anche per la gestione di vari materiali flessibili soggetti a deformazione. La struttura a 5,5 soffietti (a fisarmonica) presenta nervature di supporto interne incastonate che impediscono efficacemente che le pareti della ventosa si attacchino tra loro; inoltre, la capacità di ammortizzazione intrinseca di questo design compensa automaticamente le discrepanze di altezza riscontrate durante la presa di materiali in sacchi.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose a soffietto a 5,5 stadi ZP3P-JT
Unità ventosa a soffietto a 5,5 stadi serie ZP3P

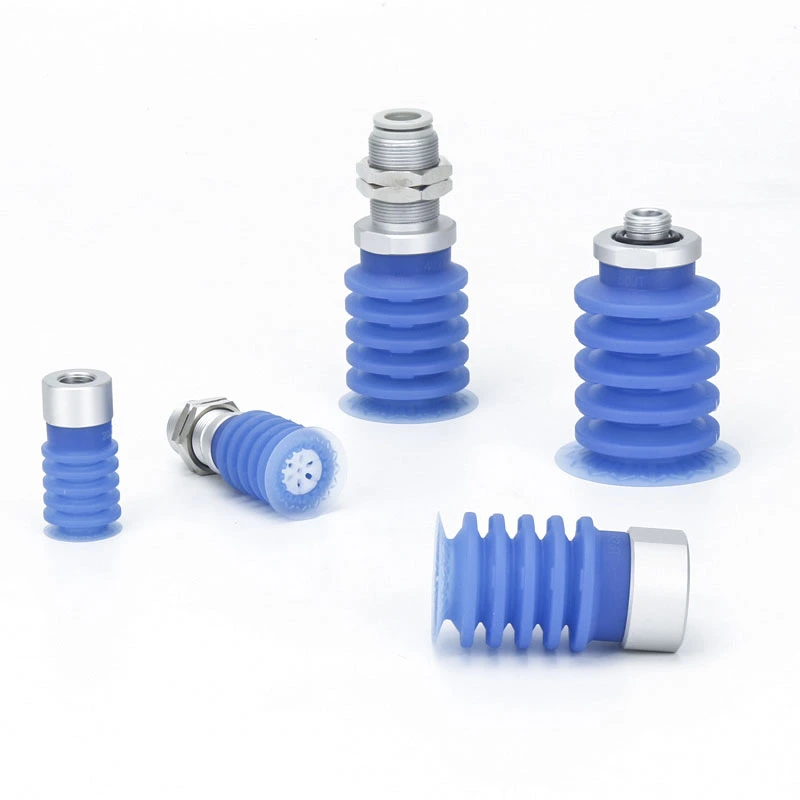

Serie ZP3P-T con ventose adattatrici a 5,5 stadi
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Per cosa vengono utilizzate le ventose a soffietto a 5,5 stadi ZP3P-JT?
Progettato per la movimentazione automatizzata di imballaggi in film altamente deformabili nelle industrie alimentare e medica.
Gestisce imballaggi liquidi/in polvere, inclusi sacchetti per bevande, pacchetti di salse, sacchetti di latte in polvere e sacchetti di farina.
Adatto per film sottili, fogli di etilene, fogli di plastica e altri materiali flessibili in sistemi pick-and-place automatizzati ad alta precisione.
Supporta anche scenari di automazione industriale leggera con severi requisiti igienici.
Caratteristiche principali del soffietto a 5,5 stadi
Struttura a fisarmonica:Le ventose a soffietto a 5,5 stadi ZP3P-JT sono caratterizzate da un design a soffietto multistrato rinforzato con nervature di supporto, che prevengono efficacemente l'adesione e garantiscono un funzionamento regolare.

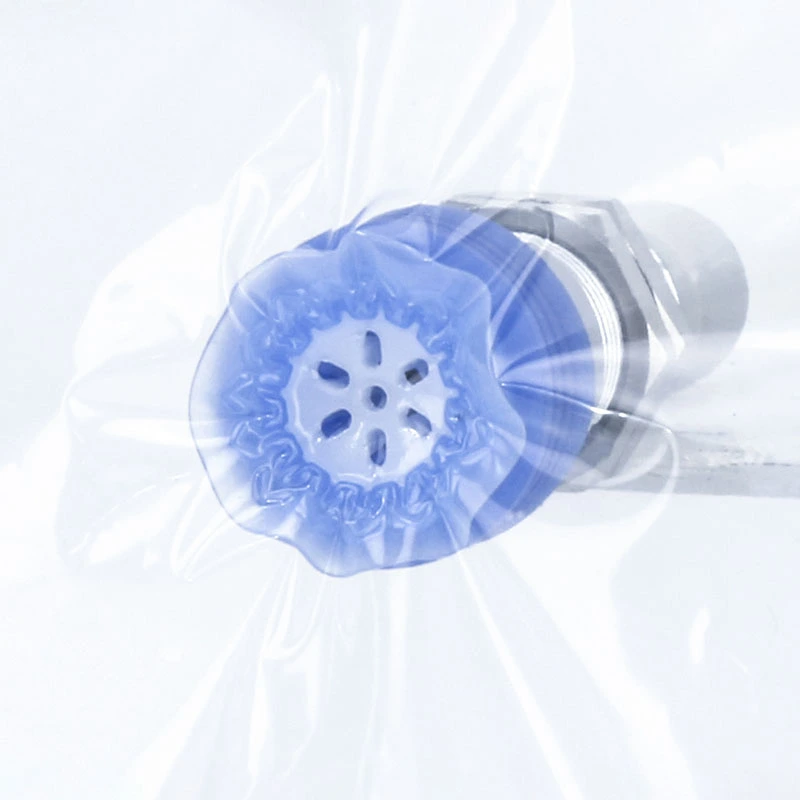

Gonna in pellicola flessibile:Garantisce una tenuta ermetica, riduce le perdite e previene le rughe.
Canali di aspirazione a labirinto:Espandi l'area di aspirazione e mantieni il flusso del vuoto per una presa affidabile.
Allegato guida:Riduce al minimo la deformazione della coppa e le vibrazioni dei componenti durante il funzionamento.

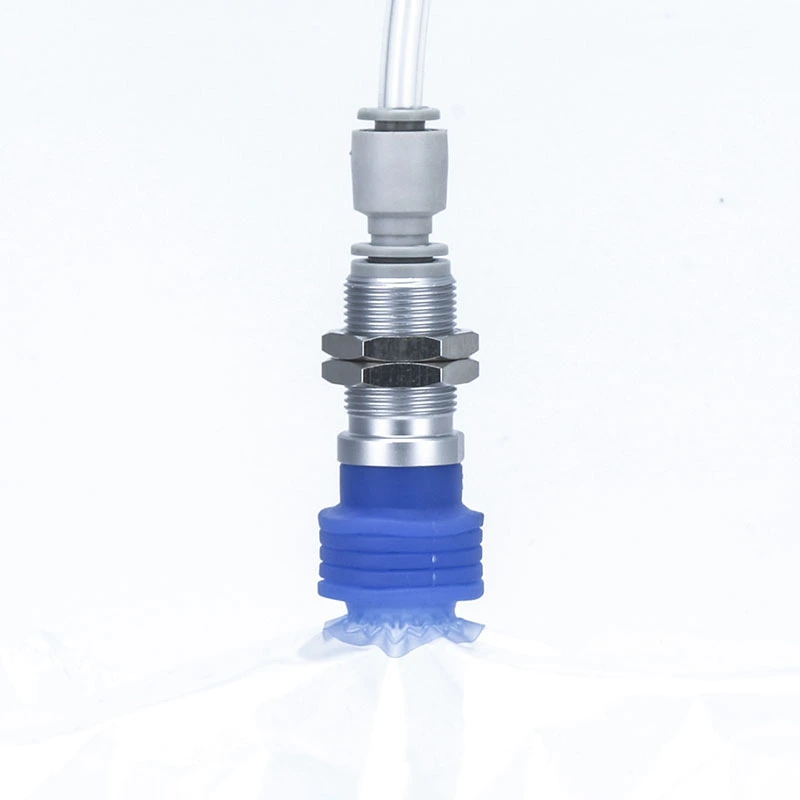

Corsa ammortizzata:Compensa le variazioni di altezza nei componenti imballati.
Schermo filtrante in acciaio inossidabile:Previene l'intrusione di oggetti estranei e consente una facile pulizia.
Materiale e costruzione
Realizzato in silicone certificato FDA per pellicole di grado medico.
Opzione in silicone blu adatta per linee di lavorazione alimentare e confezionamento di cosmetici, con capacità di rilevamento della contaminazione.
Allegati disponibili

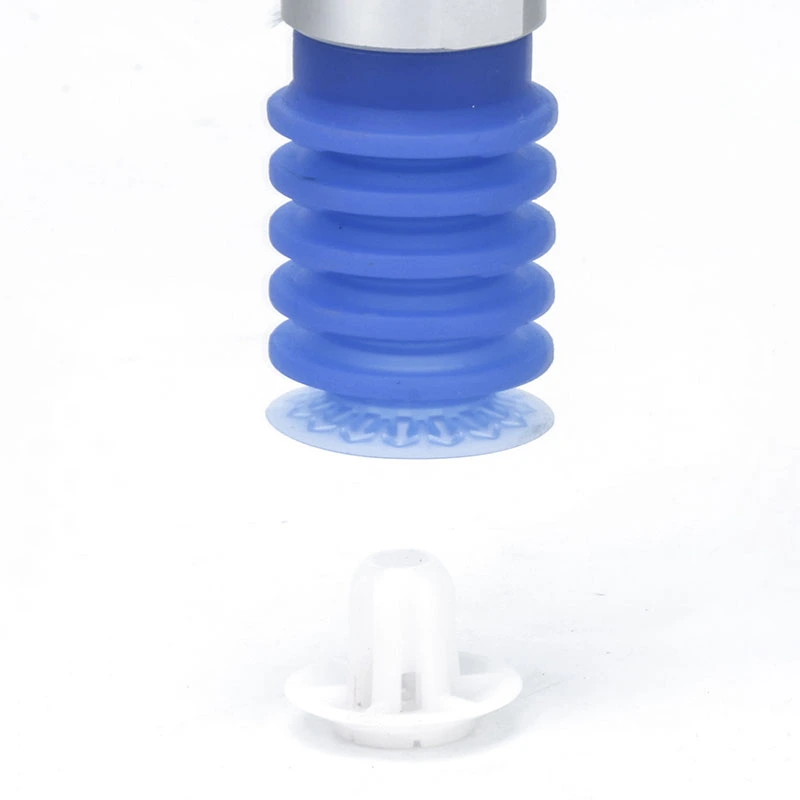

Attacchi guida per una maggiore stabilità.
Tamponi opzionali per ridurre la deformazione.
Configurazioni singole o multistrato in base alle esigenze applicative.
Taglie disponibili
Diametri:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Compatibile con sistemi automatizzati per vari scenari industriali e di movimentazione dei pezzi.

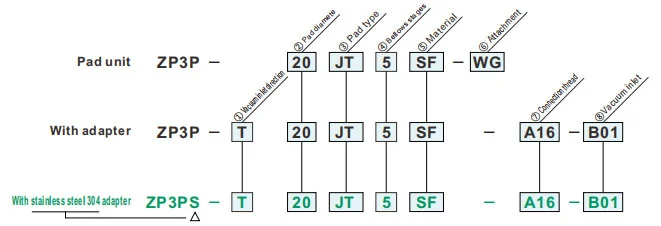

Come ordinare
- Per il trasferimento ad adsorbimento di pezzi con imballaggio flessibile in pellicola morbida
- Gonna in film sottile e nervature dalla forma speciale
- Attacco guida, Accelerazione/decelerazione: trasferimento ad assorbimento possibile a 4G
- Ventosa di colore blu, facile da distinguere per colore durante l'ispezione della contaminazione
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Diametro cuscinetto (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Tipo di cuscinetto | |
| JT | Tipo a soffietto |
| ④Stadi del soffietto | |
| 5 | 5.5-Stage |
| ⑤Materiale | |
| San Francisco | Gomma siliconica |
| ⑥Allegato | |
| WG | Con allegato |
| ⑦Filettatura di collegamento | ⑧Aspirazione del vuoto | Diametro pastiglia | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Zero | - | Maschio filo |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Femmina filo |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Maschio filo |
A16 | M16×1,0 | Femmina filo |
B01 | Tc1/8 | ● | - |
| Un tocco raccordo |
08 | RC1/4 | ● | - | |||
| A20 | M20×1,0 | Femmina filo |
B02 | 8mm | - | ● | |
| Un tocco raccordo |
10 | 10 mm | - | ● | |||
Sostituire l'allegato
Specifiche
| Intervallo di temperatura operativa | -30~90℃ | |
| Pad | Materiale | Gomma siliconica |
| Colore | Blu | |
| Durezza (Shore A:±5°) | A40/S | |
| Allegato | Materiale | Resina sintetica |
| Colore | Bianco | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
