L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose a vuoto a montaggio diretto a basso attrito ZP3
Commaelec è un produttore e fornitore professionale specializzato in ventose a vuoto a montaggio diretto a basso attrito ZP3 di ventose a vuoto a montaggio diretto a basso attrito. Con diametri compresi tra 4 mm e 16 mm, queste unità compatte sono progettate specificamente per l'industria elettronica. Dotati di un'asta tampone telescopica incorporata che genera una quantità minima di polvere, sono particolarmente adatti per l'uso in applicazioni elettroniche di precisione, mediche e farmaceutiche.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose a vuoto a montaggio diretto a basso attrito ZP3
Serie ZP3-T con ventosa compatta con buffer a basso attrito
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa

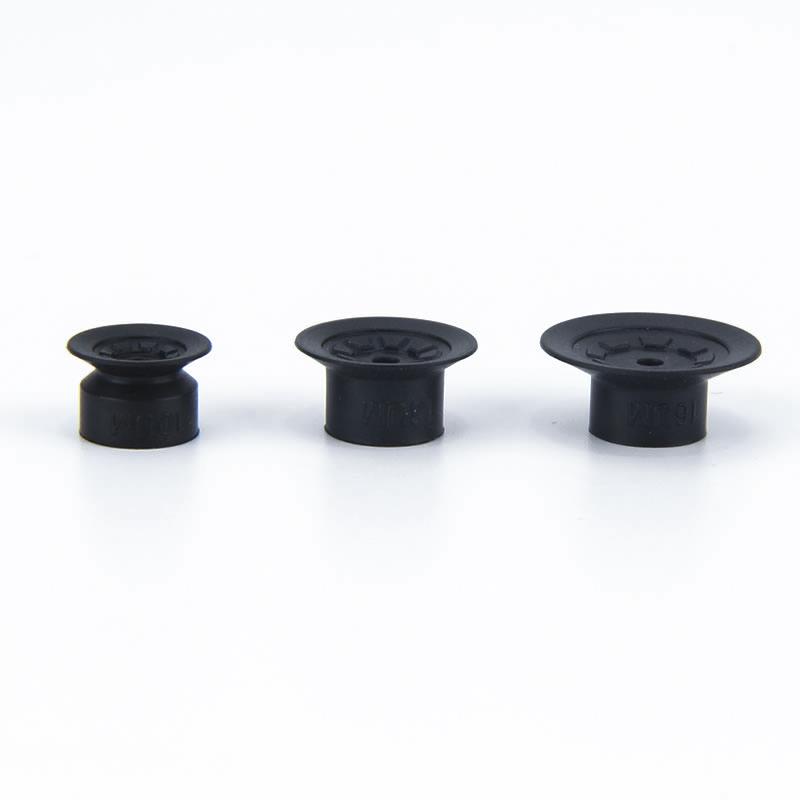

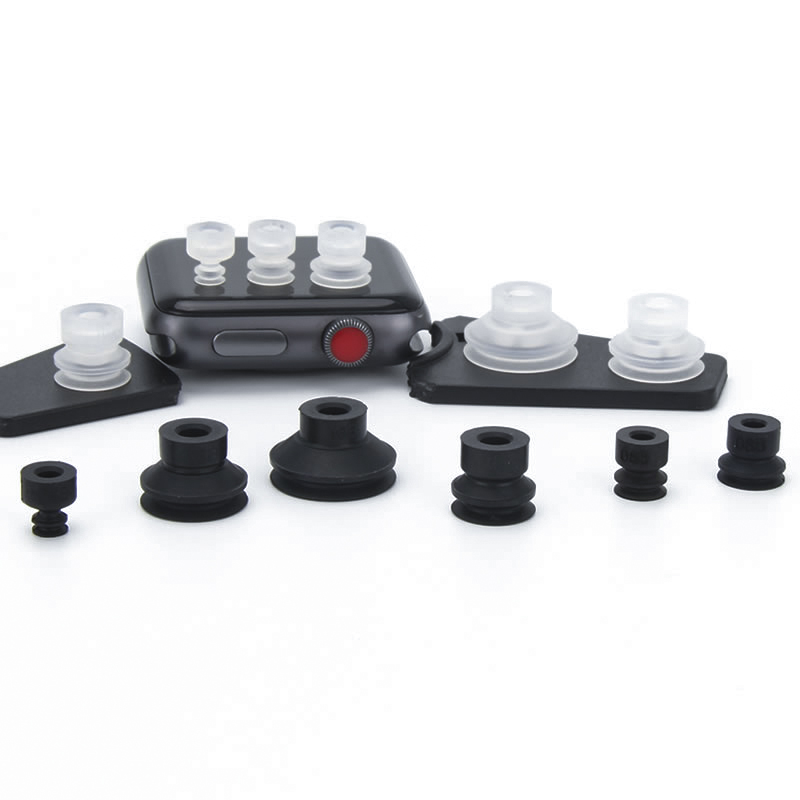

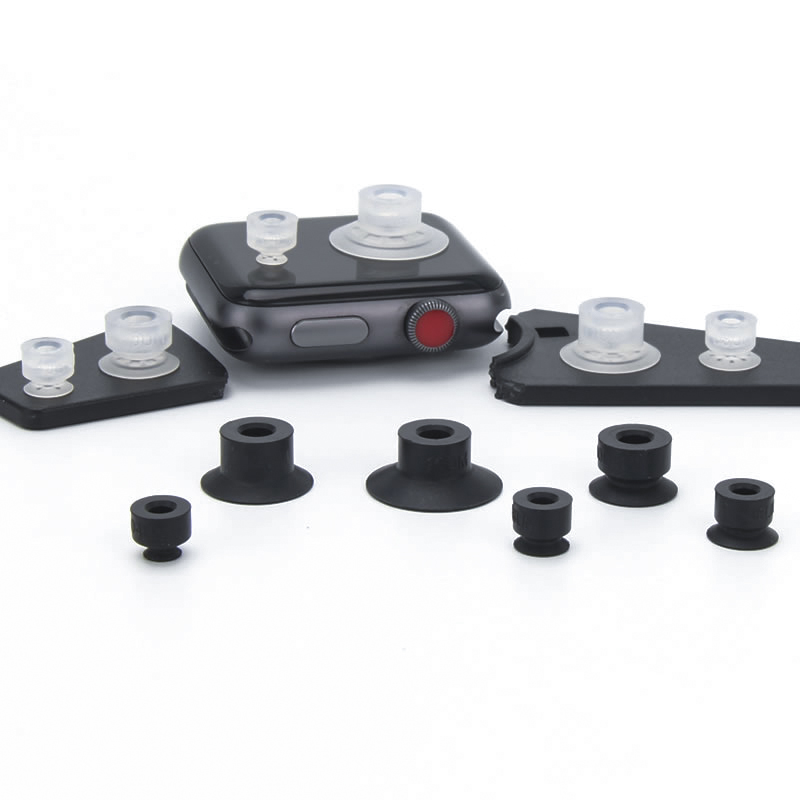

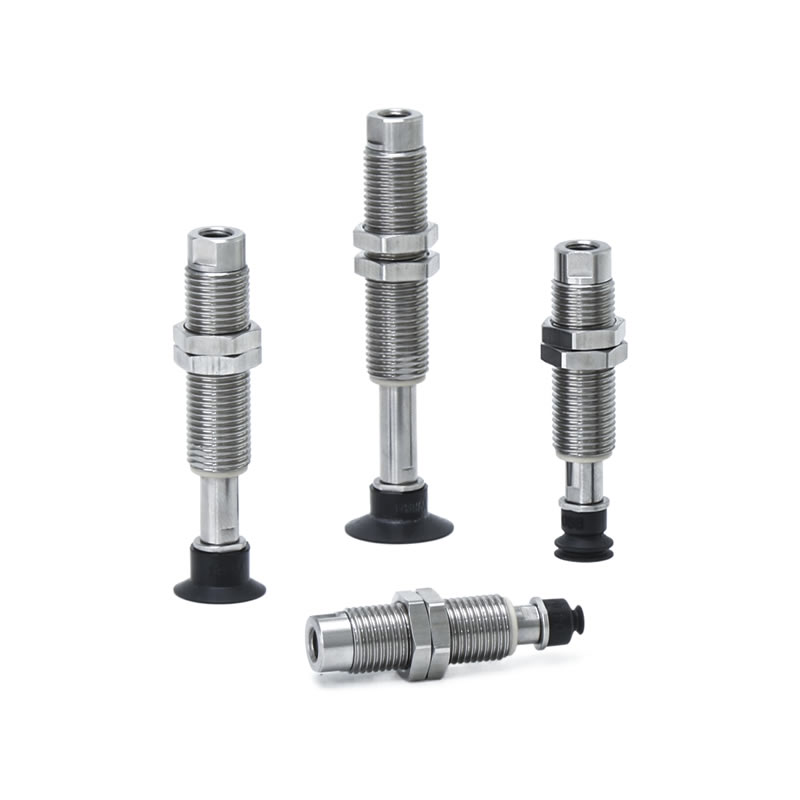

Le ventose per vuoto a montaggio diretto a basso attrito ZP3 sono ventose compatte e progettate con precisione progettate per l'industria elettronica, medica e farmaceutica. Con diametri che vanno da 4 mm a 16 mm, queste ventose sono dotate di un'asta tampone telescopica incorporata che riduce al minimo la generazione di polvere, garantendo una movimentazione sicura e pulita dei componenti delicati.
Cos'è una ventosa a vuoto a montaggio diretto a basso attrito ZP3?
Una ventosa specializzata con capacità di montaggio diretto per sistemi automatizzati.
Incorpora un tampone telescopico a basso attrito, riducendo l'usura e la contaminazione durante i cicli ripetitivi.
Compatibile con le direzioni di aspirazione del vuoto verticale e laterale, consente un'installazione flessibile in linee di produzione strette.
Disponibili in gomma di alta qualità, silicone e materiali antistatici, con adattatori opzionali e accessori interamente in acciaio inossidabile per applicazioni con batterie al litio.
Applicazioni
Movimentazione elettronica di precisione, come circuiti stampati e microchip.
Assemblaggio medico e farmaceutico, dove la pulizia e la bassa contaminazione sono fondamentali.
Integrazione in sistemi robotizzati pick-and-place e linee di assemblaggio automatizzate.
Manipolazione di piccoli componenti hardware e batterie al litio che richiedono una generazione minima di polvere.
Vantaggi
Il design compatto e a basso attrito riduce al minimo l'usura, la polvere e la manutenzione.
Elevata adattabilità, supporta molteplici orientamenti di ingresso del vuoto e configurazioni di buffer.
Le ventose a vuoto a montaggio diretto a basso attrito ZP3 sono realizzate con materiali durevoli, come silicone e gomma, per garantire un'aspirazione stabile e duratura, garantendo così una durata prolungata.
Opzioni flessibili con adattatori, staffe tampone e accessori in acciaio inossidabile per esigenze industriali specializzate.
La produzione economicamente vantaggiosa realizzata in Cina con una tecnologia matura e una catena di fornitura stabile garantisce consegne puntuali e prestazioni di alta qualità.
Perché scegliere Commaelec?
Produttore e fornitore affidabile con produzione interna e ampio stock.
Portafoglio di prodotti diversificato che include molteplici specifiche, forme e opzioni di materiali.
Tecnologia matura che garantisce forte adesione, stabilità e movimentazione sicura dei materiali.
Servizio orientato al cliente con risposta rapida, personalizzazione e supporto tecnico per un'integrazione perfetta.
Come ordinare
- Particelle ridotte al di sotto di 1/10 (rispetto ai prodotti precedenti).
- Lega di rame non utilizzata.
- Con basso attrito, basso rumore! Livello di rumore 45 dB.
- Movimento fluido su e giù secondo la struttura antieccentrica.
- Il problema dell'albero bloccato in base alla tensione del tubo è stato risolto!
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Diametro cuscinetto (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tipo di cuscinetto | |
| Uhm | Piatto con scanalatura |
| B | Soffietto |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Specifica del buffer | |
| D | Rotante (a basso attrito) |
| ⑥Corsa del buffer (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Ingresso vuoto | |
| B5 | M5×0,8 |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
Uhm
Piatto con scanalatura
| Modello | A | B | C | D | Respingente | |||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Respingente spec. |
⑥ Respingente colpo |
⑧ Vuoto ingresso |
||||||
| ZP3 | T |
4 6 8 |
Uhm |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modello di riferimento: ZP3-T16UMND15-B5
B
Soffietto
| Modello | A | B | C | D | Respingente | |||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Respingente spec. |
⑥ Respingente colpo |
⑧ Vuoto ingresso |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Modello di riferimento: ZP3-T08BND6-B5
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
| Tipo di tampone | Diametro del cuscinetto (mm) | Applicazione | Superfici e forme tipiche del pezzo | |||||||
| Piatto | Salutò | Obliquo | Altezze diverse | Convesso | Grasso | |||||
|
|
|
|
|
|
|||||
| Annuncio compatto | Piatto (U) |
|
ø1,5~ø3,5 | Per l'aspirazione di pezzi con superficie piana e non deformata | ⚪ | X | X | X | X | X |
| Piatto con scanalatura (UM) |
|
ø4~ø16 | Per un pezzo che potrebbe deformarsi | ⚪ | X | X | X | X | △ | |
| Soffietto(B) |
|
ø4~ø16 | Per l'aspirazione di pezzi con superficie inclinata | ⚪ | △ | ⚪ | X | △ | X | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
