Ventose a vuoto Mark-free ZP3

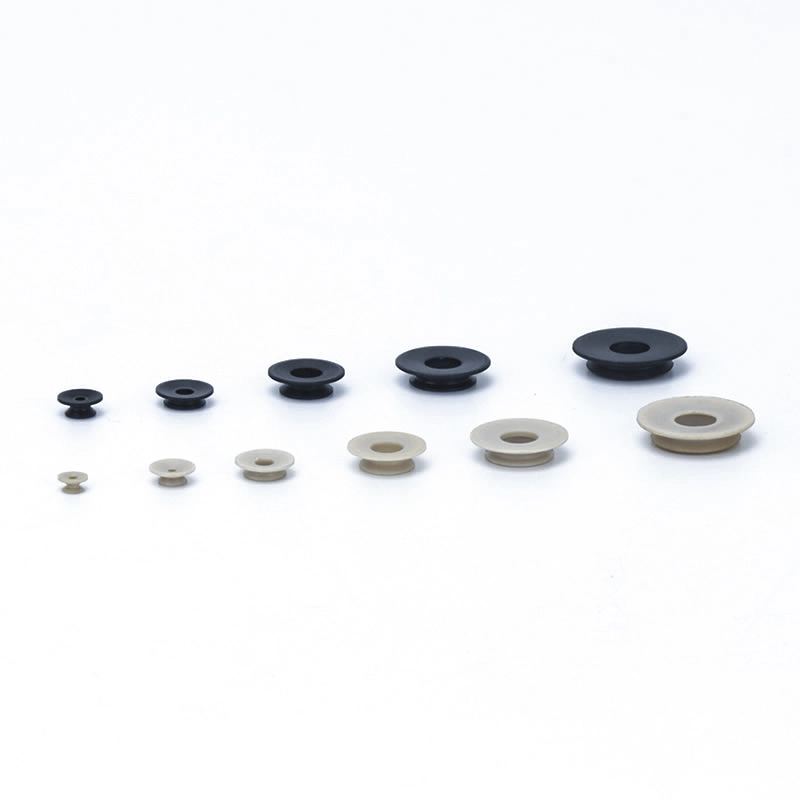

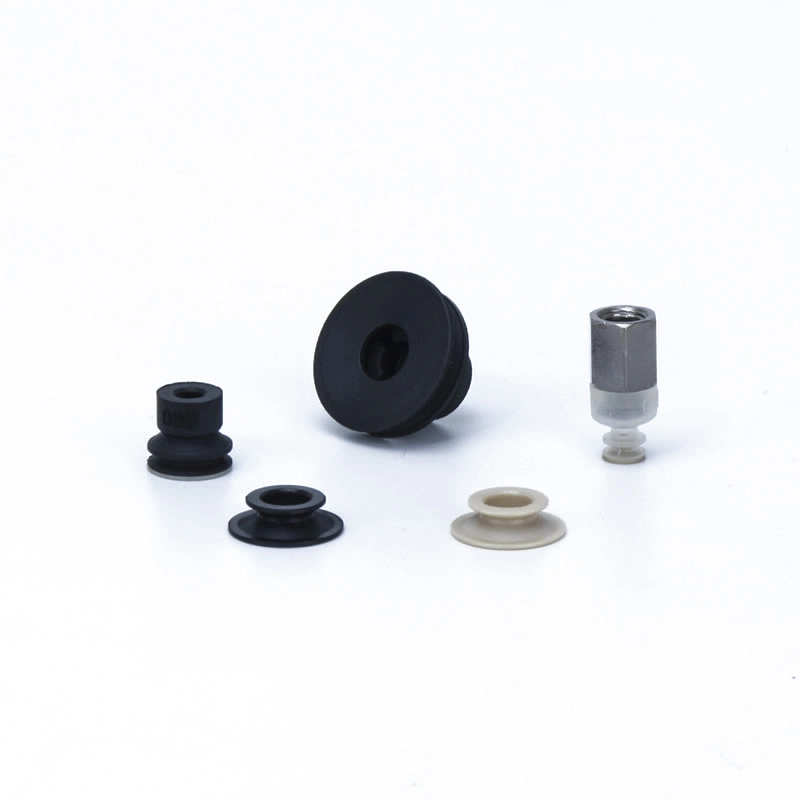

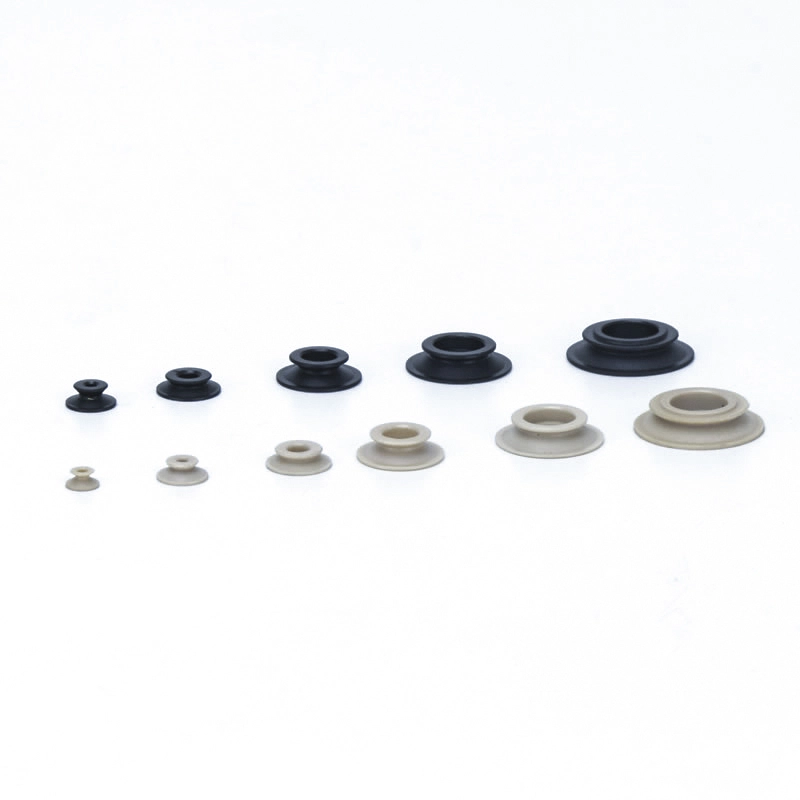

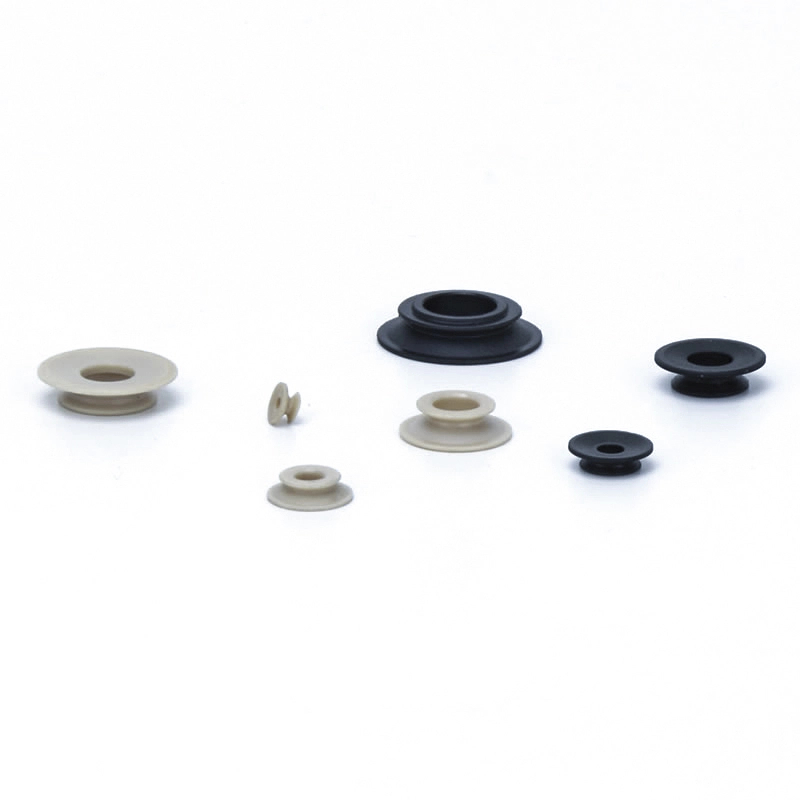

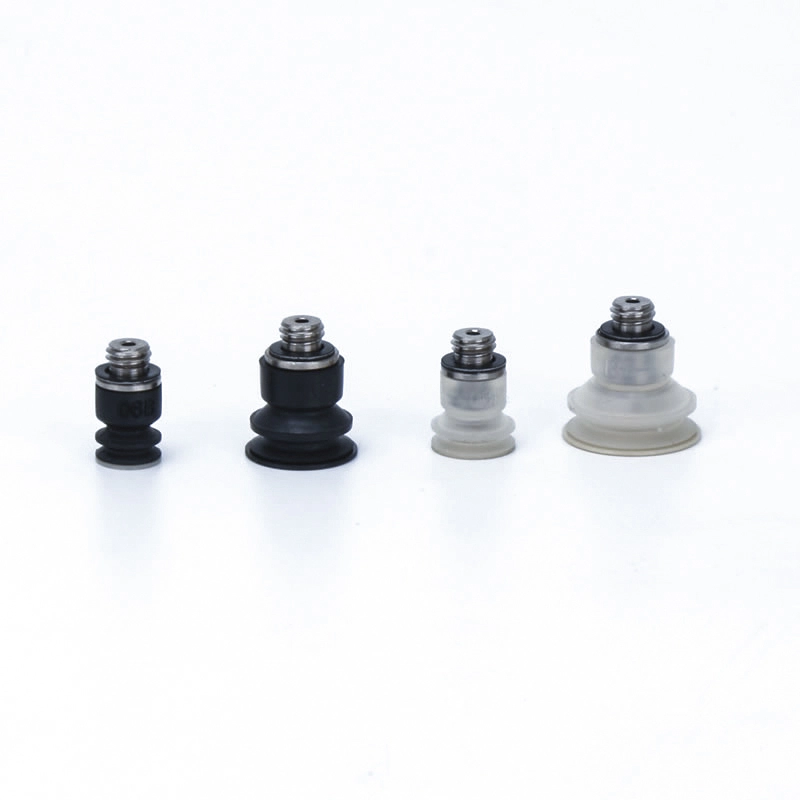

Le ventose Mark-free ZP3 di Commaelec sono ventose compatte (φ4–16mm) con tamponi telescopici integrati per ridurre al minimo la polvere. Ideali per pannelli fotovoltaici, wafer semiconduttori, lenti ottiche, pannelli OLED/LCD e componenti medicali, offrono opzioni personalizzate, installazione flessibile, materiali antistatici e accessori in acciaio inossidabile.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose a vuoto Mark-free ZP3
Cuscinetto di fissaggio in resina antitraccia serie ZP3
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose Mark-free ZP3 sono mini ventose progettate con precisione prodotte in Cina, progettate per gestire superfici delicate senza causare graffi o segni. Costruiti con silicone di alta qualità e accessori PEEK opzionali, garantiscono un'adesione affidabile, una generazione minima di polvere e prestazioni di aspirazione stabili. Queste ventose sono ideali per l'automazione in settori sensibili come l'elettronica, il fotovoltaico e i dispositivi medici.
Applicazioni
Pannelli Fotovoltaici:Trasporto e installazione sicuri senza danneggiare le superfici in vetro.
Wafer semiconduttori (silicio):Movimentazione precisa dei wafer fragili durante la produzione.
Lenti ottiche (vetro/resina):Presa sicura per il montaggio dell'obiettivo senza danni alla superficie.
Display elettronici (pannelli OLED/LCD):Trasferimento e posizionamento senza graffi.
Componenti del dispositivo medico:Manipolazione sicura di accessori di strumenti chirurgici o parti delicate.
Caratteristiche principali
Design senza segni:Previene graffi o danni alla superficie durante la movimentazione.
Dimensioni compatte:Disponibili in diametri mini (4–16 mm), adatti a spazi ristretti.
Materiali di alta qualità:Le ventose antitraccia sono disponibili nelle opzioni in silicone e PEEK, offrendo un'eccellente resistenza chimica e resistenza al calore.
Polvere minima:Il buffer telescopico integrato riduce la generazione di polvere in ambienti sensibili.
Installazione flessibile:Orientamento dell'ingresso del vuoto verticale o laterale; può includere adattatori o staffe in acciaio inossidabile.
Opzioni personalizzabili:Soluzioni su misura per specifiche esigenze industriali.
Domande frequenti
D1: Quali settori traggono maggiori vantaggi da queste ventose?
R: Produzione di elettronica, fotovoltaico, ottica, semiconduttori e dispositivi medicali di precisione.
Q2: Posso personalizzare la dimensione o il materiale della ventosa?
R: Sì, le ventose a vuoto Mark-free ZP3 sono disponibili in vari diametri, materiali in silicone o PEEK e accessori opzionali antistatici o in acciaio inossidabile.
Q3: In che modo queste coppe riducono i danni alla superficie?
R: I materiali morbidi e ad alta elasticità e il controllo preciso della pressione del vuoto assicurano che non si formino graffi o segni durante il sollevamento e il posizionamento.
Come ordinare
- Sul pezzo non rimangono segni di assorbimento (componenti di gomma).
>Evita il contatto diretto tra il pezzo e la gomma installando un attacco in PEEK sul cuscinetto del soffietto per impedire il trasferimento dei componenti della gomma. - Ideale per la ventosa a soffietto della serie ZP3 (da ø4 a ø16)
| ②Diametro cuscinetto (mm) | |
| Simbolo | Tampone applicabile |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Materiale per l'allegato | |
| P | SBIRCIARE |
| GP | PEEK conduttivo |
| M | POM |
| GM | POM conduttivo |
- Quando si ordina con un pad, inserire "*" sotto il numero di parte del pad, come mostrato di seguito. Si noti che il pad non viene consegnato con l'accessorio montato.
- Quando l'attacco è realizzato in PEEK conduttivo, utilizzare materiale conduttivo per il cuscinetto.
- Pulire il prodotto prima di utilizzare l'accessorio.
- Questo prodotto non viene pulito dopo la lavorazione. Se il prodotto viene utilizzato nelle condizioni in cui viene spedito, sui pezzi da lavorare potrebbe rimanere del materiale residuo. Pulire prima dell'uso.
- Se il contatto con materiali duri costituisce un problema, non utilizzare questo prodotto.
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
K
Attacco in resina
| Modello | øA | øB | øC | D | P | Adattatore tampone NO. |
||||||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Quando l'attacco è realizzato in PEEK conduttivo, utilizzare materiale conduttivo per il cuscinetto.
Modello di riferimento: ZP3-08KGP Adattatore di riferimento: ZP3-08BGN / ZP3-08BGS
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
| Tipo di tampone | Diametro del cuscinetto (mm) | Applicazione | Superfici e forme tipiche del pezzo | |||||||
| Piatto | Salutò | Obliquo | Altezze diverse | Convesso | Grasso | |||||
|
|
|
|
|
|
|||||
| Annuncio compatto | Piatto (U) |
|
ø1,5~ø3,5 | Per l'aspirazione di pezzi con superficie piana e non deformata | ⚪ | X | X | X | X | X |
| Piatto con scanalatura (UM) |
|
ø4~ø16 | Per un pezzo che potrebbe deformarsi | ⚪ | X | X | X | X | △ | |
| Soffietto(B) |
|
ø4~ø16 | Per l'aspirazione di pezzi con superficie inclinata | ⚪ | △ | ⚪ | X | △ | X | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
