L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).

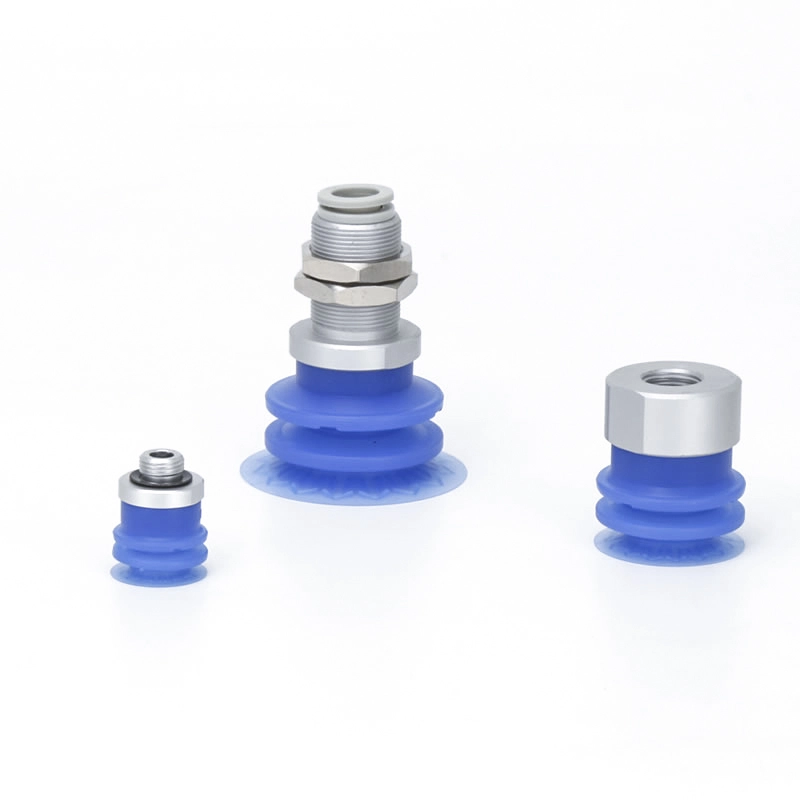

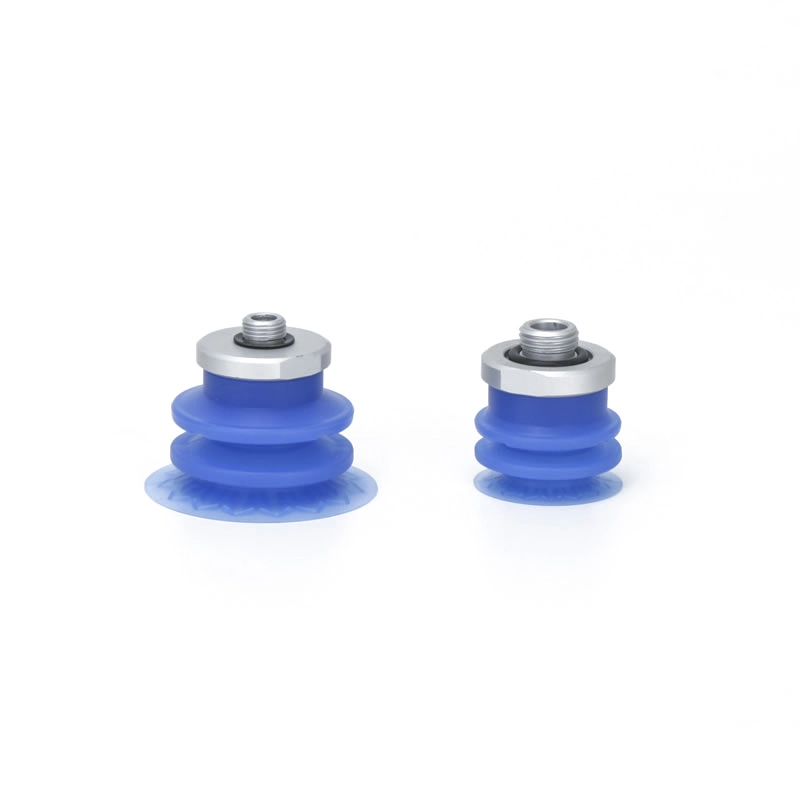

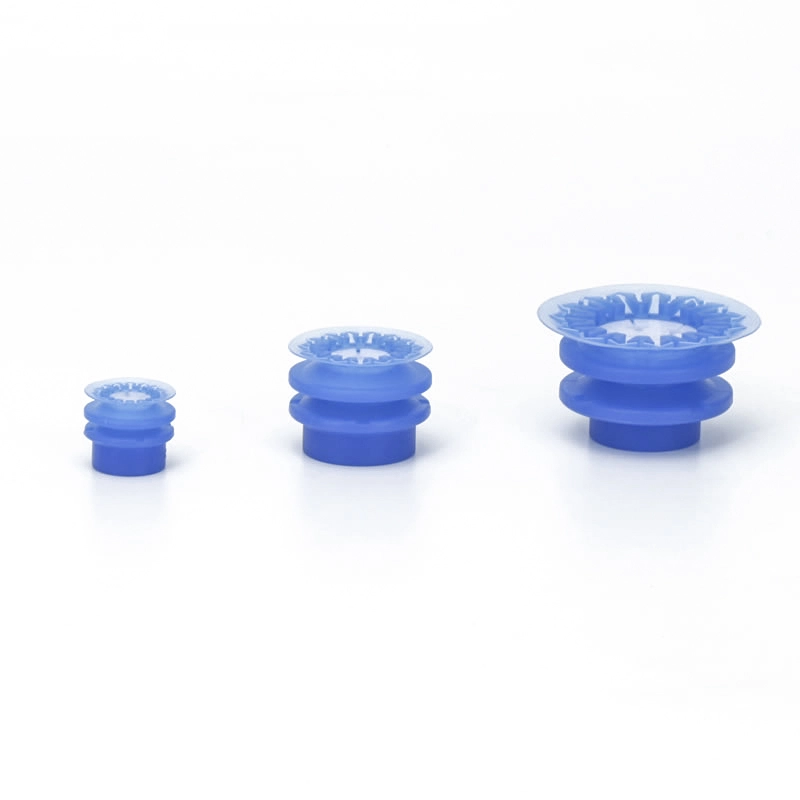

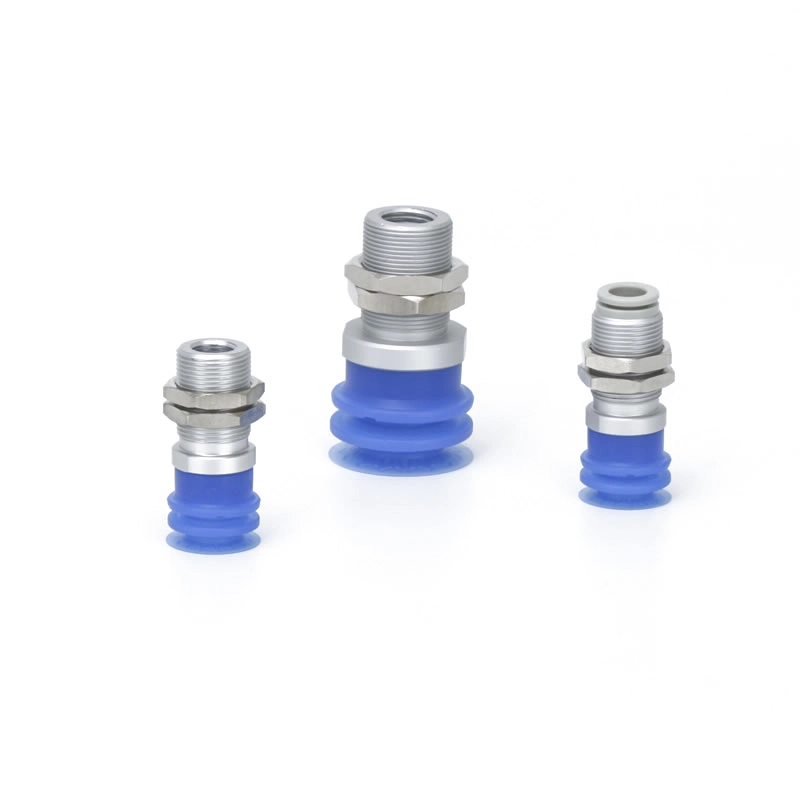

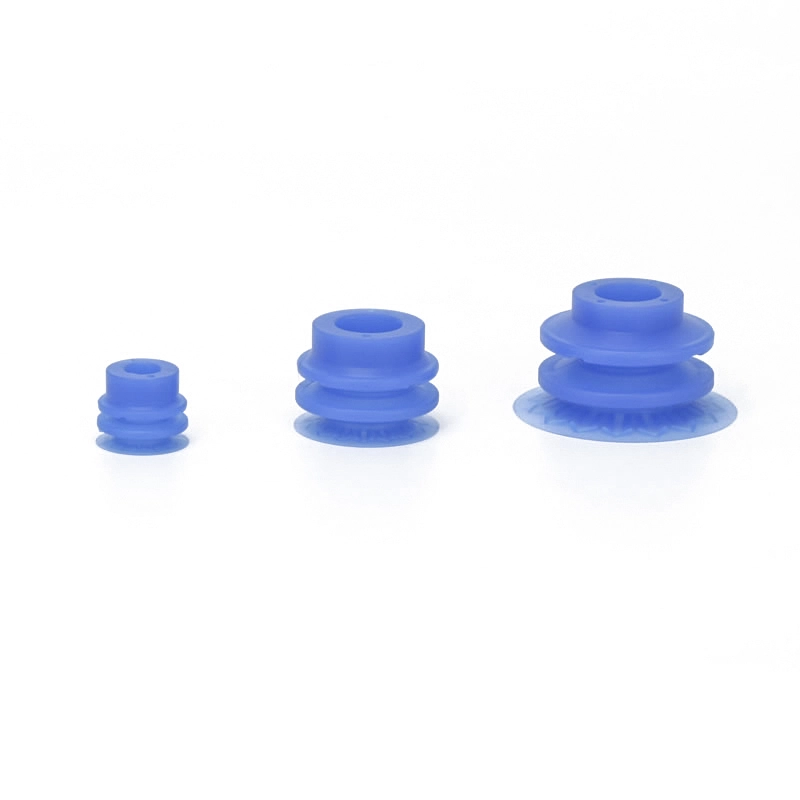

Ventose a soffietto a 2,5 stadi ZP3P-JT
Per soffietto Le ventose a vuoto a 2,5 stadi ZP3P-JT sono specializzate per la movimentazione ad alta precisione di materiali sottili, flessibili e facilmente deformabili. Sono ampiamente applicati nelle linee di confezionamento automatizzate per prodotti alimentari, medici e di consumo, consentendo una presa stabile di sacchetti di pellicola, fogli di plastica e imballaggi morbidi. Con un labbro di tenuta flessibile e materiali siliconici igienici, garantiscono un'adesione uniforme, riducono la deformazione e supportano un funzionamento pulito ed efficiente in ambienti di automazione ad alta velocità.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose a soffietto a 2,5 stadi ZP3P-JT
Unità ventosa a soffietto a 2,5 stadi serie ZP3P
Serie ZP3P-T con ventose adattatrici a 2,5 stadi
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Vantaggi principali delle ventose a vuoto a soffietto a 2,5 stadi ZP3P-JT
Adattamento e flessibilità ottimali:La struttura a soffietto e il mantello flessibile si adattano alle superfici irregolari o curve della pellicola, garantendo una presa sicura.
Eccellente effetto smorzante:Il design a fisarmonica assorbe le vibrazioni durante le operazioni ad alta velocità, riducendo la deformazione della pellicola.
Compensazione dell'altezza:Gli strati multistadio consentono di gestire pellicole di vario spessore senza perdita di aspirazione.
Danno/segnatura ridotti:Il morbido silicone e i rivestimenti specializzati proteggono gli imballaggi delicati, prevenendo rughe, strappi o segni.
Movimentazione versatile dei materiali:Adatto per pellicole per imballaggio alimentare, medico e cosmetico, nonché per plastiche sottili e fogli di etilene.
Progettazione semplificata:Le configurazioni a strato singolo o multistrato supportano una facile installazione e integrazione in sistemi di prelievo e posizionamento automatizzati.
Domande frequenti
A cosa serve la serie ZP3P-JT?
Le ventose a soffietto a 2,5 stadi ZP3P-JT sono utilizzate per la movimentazione di pellicole flessibili e materiali sottili e deformabili. Trovano ampia applicazione negli imballaggi alimentari e medicali, compresi sacchetti per bevande, sacchetti per polveri e imballaggi farmaceutici, nonché nello smistamento logistico e nella lavorazione automatizzata delle pellicole.
Esiste un'opzione per ridurre la deformazione della borsa?
Sì, il bordo di tenuta flessibile e la struttura a nervature ottimizzata aiutano a distribuire uniformemente la pressione
Riduce al minimo le pieghe, le perdite e la deformazione durante la manipolazione
Quali sono le caratteristiche principali della ventosa ZP3P-JT?
Le ventose a soffietto a 2,5 stadi ZP3P-JT sono dotate di una struttura a soffietto a 2,5 stadi, che offre una combinazione di flessibilità e capacità di assorbimento degli urti. Il suo mantello incorpora un design a nervature rinforzate, migliorando efficacemente sia le prestazioni di tenuta che la stabilità. La superficie di aspirazione piatta garantisce una presa sicura su materiali a film sottile, mentre l'unità supporta accelerazioni fino a 4G, sopprimendo efficacemente vibrazioni e deformazioni.
Sono adatti per applicazioni ad alta velocità?
Sì, progettato per linee di produzione automatizzate ad alta velocità
Prestazioni stabili in caso di rapida accelerazione/decelerazione (fino a 4G)
Ideale per operazioni veloci di pick-and-place e confezionamento

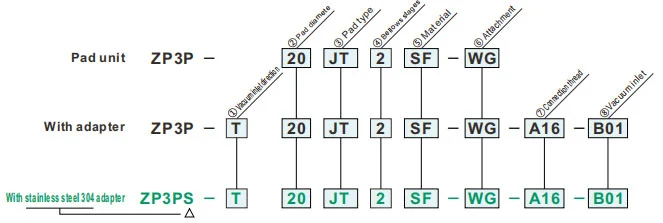

Come ordinare
- Per il trasferimento ad adsorbimento di pezzi con imballaggio flessibile in pellicola morbida
- Gonna in film sottile e nervature dalla forma speciale
- Attacco piatto per ridurre le rughe
- Ventosa di colore blu, facile da distinguere per colore durante l'ispezione della contaminazione
Specifiche
| Intervallo di temperatura operativa | -30~90℃ | |
| Pad | Materiale | Gomma siliconica |
| Colore | Blu | |
| Durezza (Shore A:±5°) | A40/S | |
| Allegato | Materiale | Resina sintetica/Acciaio inossidabile |
| Colore | Bianco | |
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Diametro cuscinetto (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Tipo di cuscinetto | |
| JT | Tipo a soffietto |
| ④Stadi del soffietto | |
| 2 | 2,5-Stadi |
| ⑤Materiale | |
| San Francisco | Gomma siliconica |
| ⑥Allegato | |
| Zero | Senza attaccamento |
| W | Attacco a foro grande |
| WF | Attacco piatto |
| WM | Attacco a rete |
| WG | Attaccamento poroso |
| ⑦Filettatura di collegamento | ⑧Aspirazione del vuoto | Diametro del tampone | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Zero | - | Maschio filo |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Femmina filo |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Maschio filo |
A16 | M16×1,0 | Femmina filo |
B01 | Tc1/8 | ● | - |
| Un tocco raccordo |
08 | RC1/4 | ● | - | |||
| A20 | M20×1,0 | Femmina filo |
B02 | 8mm | - | ● | |
| Un tocco raccordo |
10 | 10 mm | - | ● | |||
| Allegato | W | WF | WM | WG | |
| Immagine della parte |
|
|
|
|
|
| Descrizione | Dimensione del foro ampliata per garantire la portata di aspirazione Compatibile con pompe soffianti per vuoto |
Per ridurre le rughe Per pezzi sottili con poca deformazione La porta di aspirazione è sigillata con una superficie piatta per sopprimere l'aspirazione del pezzo Limita il movimento del mantello e riduce i danni al pezzo |
Previene l'intrusione di corpi estranei nelle tubazioni Facile da controllare per eventuali intasamenti e facile da pulire Frequenza di sostituzione ridotta dell'elemento filtrante di aspirazione | - | |
| Numero di parte | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
