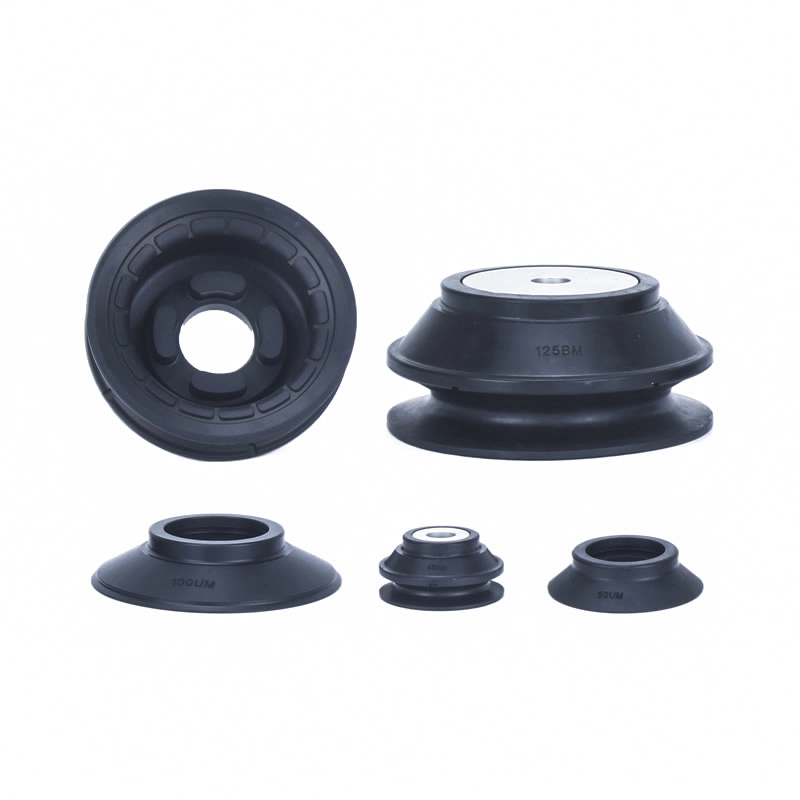

Ventose per vuoto ad alta rigidità ZP3E

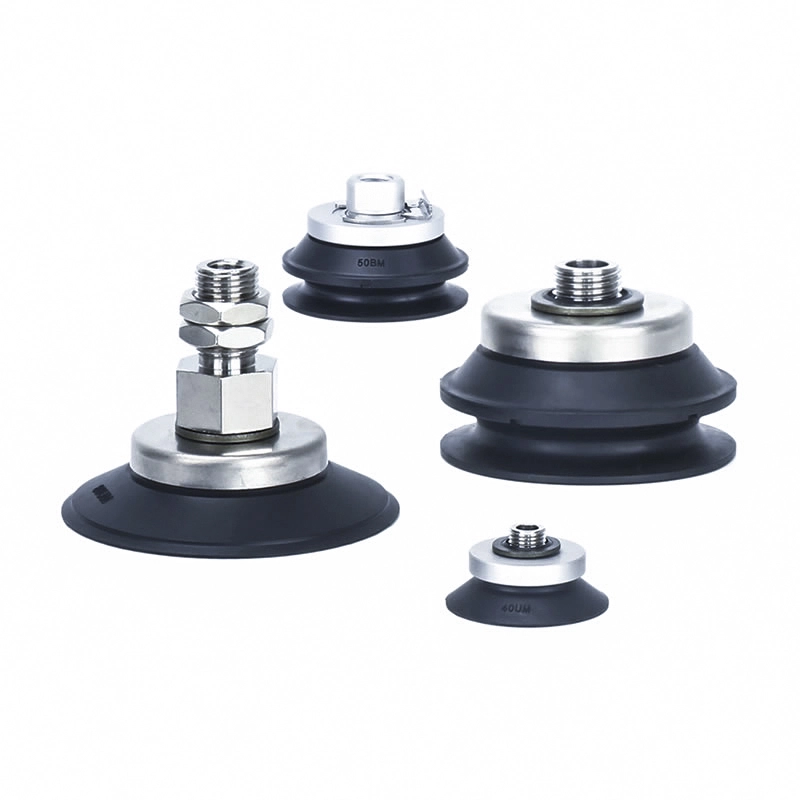

Unità ventosa ad alta rigidità serie ZP3E

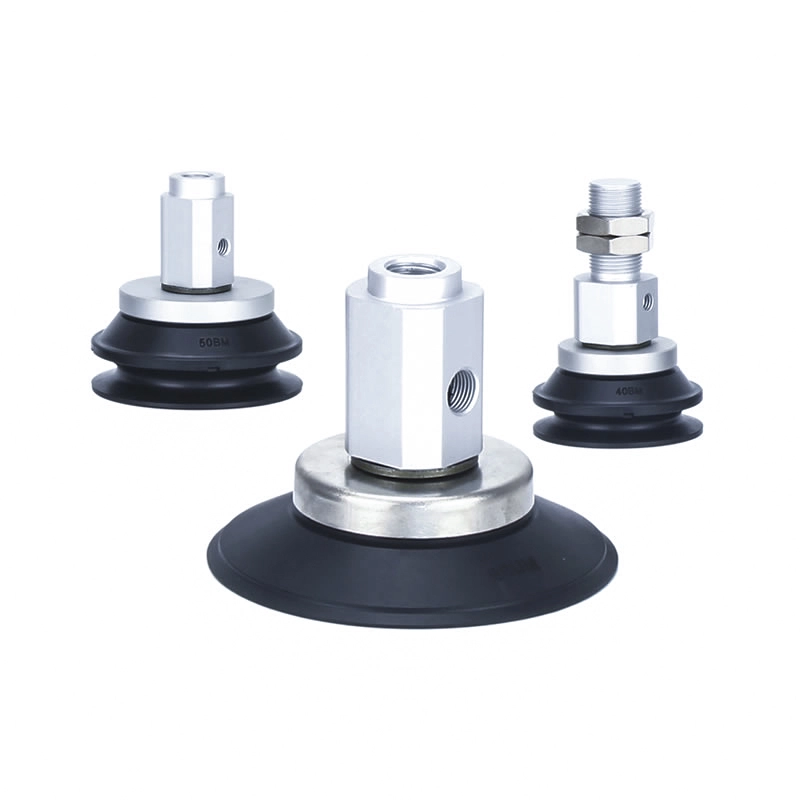

Serie ZP3E-T con adattatore Ventose ad alta rigidità

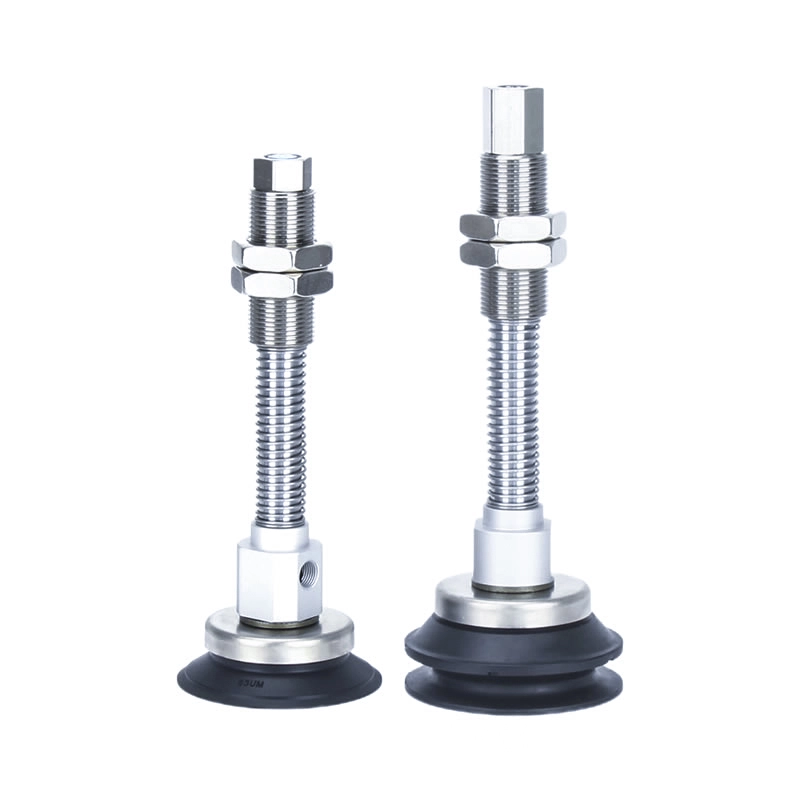

Serie ZP3E-T con ventose buffer ad alta rigidità

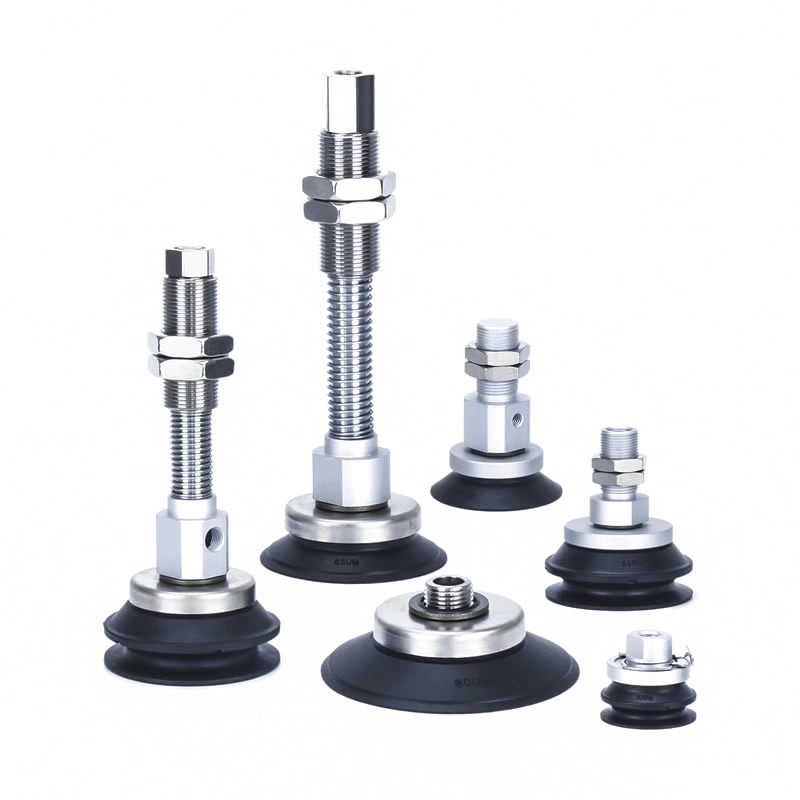

Serie ZP3E-Y con adattatore Ventose ad alta rigidità
Serie ZP3E-Y con ventose buffer ad alta rigidità
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose ad alta rigidità ZP3E sono ventose di livello industriale progettate per la movimentazione di pezzi di grandi dimensioni e con carichi pesanti. Sono ideali per applicazioni che richiedono forte adesione, elevata tenuta all'aria e presa stabile, anche su superfici irregolari o leggermente permeabili.
Caratteristiche principali
Capacità di movimentazione per carichi pesanti
Le ventose a vuoto ad alta rigidità ZP3E sono progettate specificamente per pezzi grandi e pesanti, come cartone, pannelli di vetro e lamiere
Gamma di diametri:Da 32 mm a 125 mm
Disponibile nelle configurazioni a strato singolo e doppio strato
Prestazioni di tenuta migliorate
La superficie di aspirazione scanalata migliora la stabilità della presa e mantiene il vuoto
La struttura di tenuta a forma di fisarmonica si adatta a superfici inclinate o irregolari
Garantisce un'adesione affidabile anche per pezzi curvi o irregolari
Ottimizzato per materiali porosi
Adatto per cartone, cartone e altri materiali permeabili
Funziona efficacemente con i sistemi di vuoto ad alto flusso
Mantiene un'aspirazione costante nonostante una leggera perdita d'aria
Installazione flessibile
Molteplici opzioni di montaggio per diverse configurazioni di automazione
Compatibile con bracci robotici e linee di produzione automatizzate
Applicazioni
Apparecchiature per l'automazione industriale
Macchine per la formatura di scatole di carta:Trasporto e posizionamento fogli di cartone
Sistemi di confezionamento:Impila e sposta cartoni e materiali pesanti
Automazione robotica:Presa stabile e rilascio rapido nelle linee di montaggio
Movimentazione dei pezzi
Lavorazione del vetro:Movimentazione senza segni di pannelli di vetro lisci e pesanti
Fogli di metallo e plastica:Lastre di acciaio, fogli di alluminio e pannelli di plastica spessa
Logistica e magazzinaggio:Impilamento automatizzato di prodotti pesanti
Vantaggi prestazionali
La struttura ad alta rigidità garantisce stabilità durante la movimentazione di carichi pesanti.
Il design antitraccia protegge le superfici sensibili, come il vetro, da eventuali danni.
La robusta capacità di ritenzione del vuoto garantisce un funzionamento affidabile in ambienti difficili.
Le ventose a vuoto ad alta rigidità ZP3E sono adatte per l'uso nei settori elettronico, automobilistico, logistico e manifatturiero.
Perché scegliere le ventose ZP3E prodotte in Cina
Produzione economica con prestazioni affidabili
Tecnologia matura che utilizza silicone di alta qualità e sigillatura sottovuoto avanzata
Ampia gamma di prodotti per soddisfare le diverse esigenze industriali
Catena di fornitura stabile che garantisce consegne rapide e coerenti

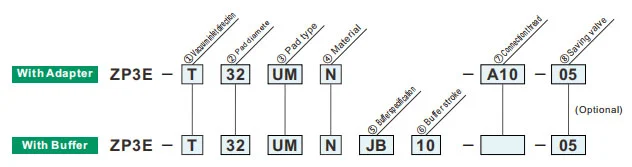

Come ordinare
| ②Diametro cuscinetto (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo di cuscinetto | |
| Uhm | Tipo piatto con scanalatura |
| BM | Tipo a soffietto con nervature e scanalatura |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑧Piastra | |
| Zero | Senza piastra |
| P | Con piastra |
|
Modello
②Diametro pastiglia (mm)
|
Tipo piatto con scanalatura (UM) | Tipo a soffietto con nervature e gola (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| Y | Laterale |
| ②Diametro cuscinetto (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Tipo di cuscinetto | |
| Uhm | Tipo piatto con scanalatura |
| BM | Tipo a soffietto con nervature e scanalatura |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑦Aspirazione del vuoto | ZP3E-T/Verticale | ZP3E-Y /Laterale | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Filetto maschio | A10 | M10×1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16×1,5 | — | ● | — | — | |
| AL14 | M14×1 | ● | — | ● | — | |
| AL16 | M16×1,5 | — | ● | — | ● | |
| Filetto femminile | B8 | M8×1,25 | ● | — | ● | — |
| B10 | M10×1,5 | ● | — | — | — | |
| B12 | M12×1,75 | — | ● | — | ● | |
| B18 | M18×1,5 | — | ● | — | — | |
| ⑤Specifica del buffer | |
| JB | Rotante (ottone, con boccola) |
| JF | Rotante (acciaio, con boccola) |
| KB | Antirotazione (ottone, con boccola) |
| ⑦Aspirazione del vuoto | A14 | Zero | A18 | Zero | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥Corsa del buffer | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Orifizio fisso della valvola di risparmio | |||
| misurare (mm) |
Diametro del tampone | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Riferimento SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Forza reattiva della primavera
| Filo di connessione | Coppia di serraggio±5% [N·m] | Corsa del respingente (mm) | Forza reattiva della molla[N] | ||
| Ottone, con boccola (JB/KB) | Acciaio, con boccola (JF) | A 0 colpi | A tutta corsa | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
