L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).

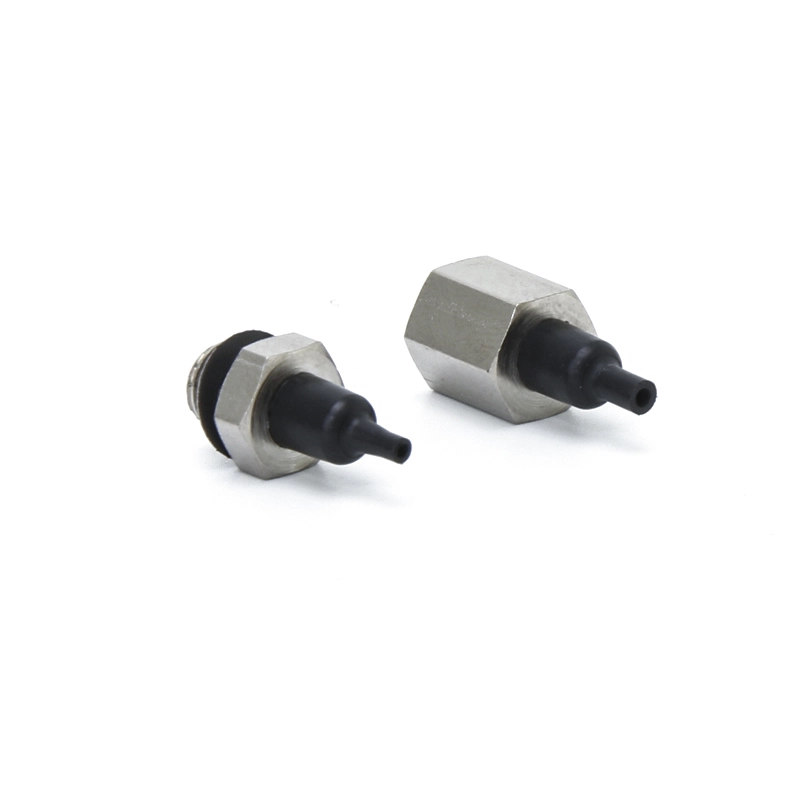

Ugello Ventose per vuoto ZP2
In qualità di produttore leader in Cina, la nostra fabbrica offre ventose con ugello personalizzato ZP2 per pezzi su scala millimetrica. Dotata di diametri ultracompatti da ø0,8 mm a ø1,1 mm e di un ugello integrato salvaspazio, questa soluzione diretta dal fornitore è ideale per chip e microlenti. Disponiamo di parti antistatiche e interamente in acciaio inossidabile per l'industria dell'elettronica e delle batterie al litio.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

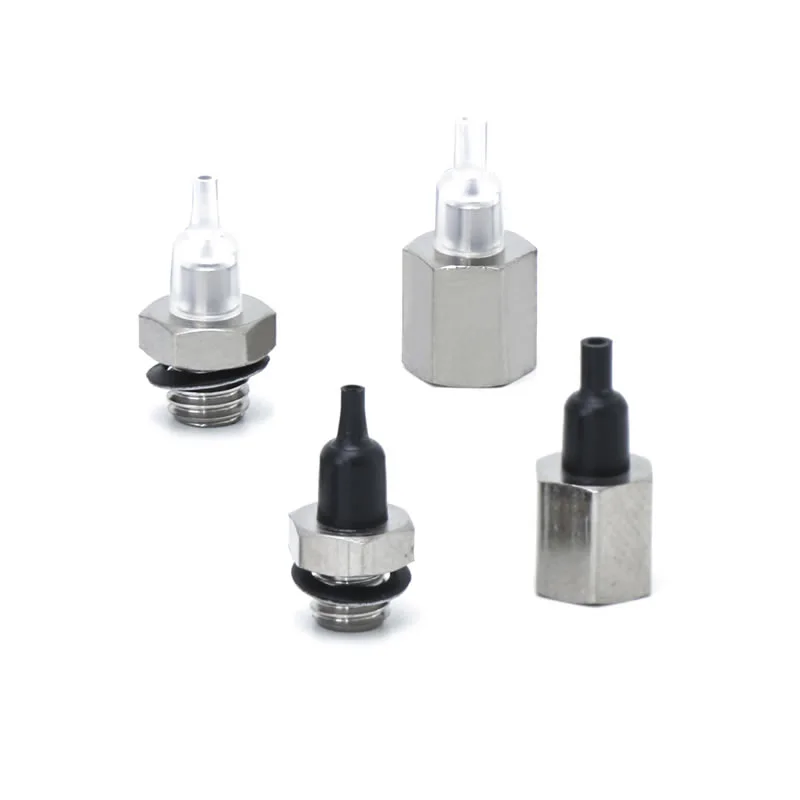

Ugello Ventose per vuoto ZP2

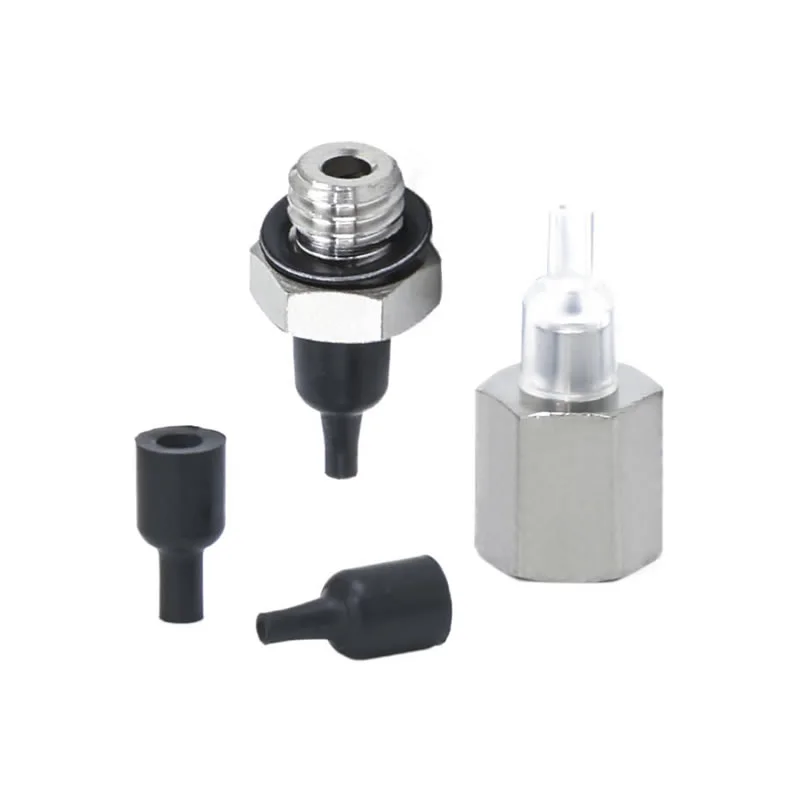

Unità ventosa con ugello serie ZP2
Serie ZP2-T con ventosa con ugello adattatore
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Facendo parte della categoria delle ventose ultraminiaturizzate, queste ventose con ugello ZP2 presentano diametri standard di ø8 mm e ø1,1 mm, rappresentando uno dei modelli più piccoli della serie ZP2. Sono compatibili con pezzi ultra-piccoli che misurano dimensioni millimetriche. Il design compatto dell'ugello integra un'interfaccia corta dell'ugello direttamente nel corpo del tampone, eliminando la necessità di adattatori aggiuntivi e riducendo significativamente lo spazio di installazione. L'estremità di aspirazione utilizza un design del labbro di tenuta a bordo stretto che garantisce uno stretto contatto con le superfici del micropezzo, garantendo una tenuta del vuoto ottimale.
Le applicazioni tipiche includono
1.assemblaggio di chip, microresistori/condensatori e gestione di componenti microsaldati PCB nella produzione elettronica.
2.Industria dei semiconduttori:manipolazione senza polvere di componenti di precisione come wafer semiconduttori e microsensori.
3. Hardware di precisione:alimentazione automatizzata di componenti ultracompatti tra cui microviti, lame a molla in metallo e cuscinetti miniaturizzati.
4.Dispositivi ottici:presa e posizionamento precisi di componenti ottici come lenti miniaturizzate e connettori in fibra ottica.
Domande frequenti
Per cosa vengono utilizzati i cuscinetti per ugelli SMC ZP2?
Le ventose per vuoto con ugello ZP2 sono comunemente utilizzate nei sistemi di espulsione del vuoto per operazioni di prelievo e posizionamento rapide.
Integrato con ugelli per generare il vuoto direttamente sulla tazza
Adatto per l'automazione ad alta velocità e la movimentazione robotica
Ampiamente usato per piccole parti, materiali di imballaggio e componenti leggeri
Commaelec fornisce tazze di qualità stabile compatibili con progetti di sistemi simili, garantendo prestazioni affidabili nella produzione continua.
Come selezionare il giusto design della ventosa?
La selezione dovrebbe basarsi sulle effettive condizioni di lavoro:
Superficie del pezzo: liscia → di tipo piatto; irregolare → tipo a soffietto
Peso e dimensioni: le parti più pesanti richiedono diametri maggiori
Ambiente: alta temperatura o sostanze chimiche → scegli silicone o FKM
Velocità del ciclo: le linee ad alta velocità beneficiano di design leggeri e reattivi
Commaelec supporta soluzioni personalizzate, aiutando ad abbinare materiali, dimensioni e strutture ad applicazioni specifiche.
Quali sono i principali tipi di pad della serie ZP2?
Tipo piatto: massima area di contatto per superfici lisce
Piano con nervature: migliore tenuta su superfici leggermente ruvide
Tipo a soffietto: si adatta alle superfici irregolari e fornisce ammortizzazione

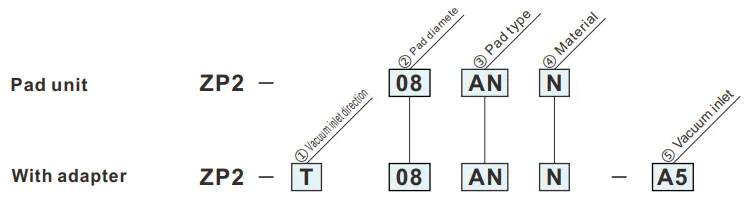

Come ordinare
- Per l'aspirazione di piccoli componenti (come i chip IC)
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Diametro cuscinetto (mm) | |
| 08 | ø0,8 |
| 11 | ø1.1 |
| ③Tipo di cuscinetto | |
| UN | Ugello |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Aspirazione del vuoto | ||
| A4 | Filetto femmina | M4x0,7 M5x0,8 |
| A5 | ||
| B4 | Filetto maschio | M4x0,7 |
| B5 | M5x0,8 | |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
UN
Cuscinetto per ugelli
| Modello | øC | øD | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||
| ZP2 | 08 | UN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Modello di riferimento: ZP2-11ANN
Dimensioni di montaggio dell'adattatore
ZP2-T
Verticale
A4,A5
| Modello | A | B | øC | øD | E | Adattatore | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
|||||||
| ZP2 | T | 08 | UN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modello di riferimento: ZP2-T11ANN-A5
ZP2-T
Verticale
A4,A5
| Modello | A | B | øC | øD | E | Adattatore | |||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
|||||||
| ZP2 | T | 08 | UN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Modello di riferimento: ZP2-T11ANGN-B5
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
