L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Mini Ventose A Soffietto ZP2-ZJ
Trova un'ampia selezione di ventose a soffietto Mini ZP2-ZJ dalla Cina presso Zhejiang Comma Electric Co., Ltd. Queste unità presentano un design a soffietto a fisarmonica: quattro dimensioni specifiche (φ2 mm, φ4 mm, φ5 mm e φ6 mm) utilizzano una struttura a 1,5 soffietti, mentre le restanti cinque dimensioni (φ15 mm, φ20 mm, φ30 mm, φ40 mm, e φ46mm) utilizzano una struttura a 4,5 soffietti. Tutte le ventose di questa serie sono realizzate utilizzando materiali in gomma e silicone di alta qualità, con disponibili anche opzioni di materiali speciali, come le varianti antistatiche.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

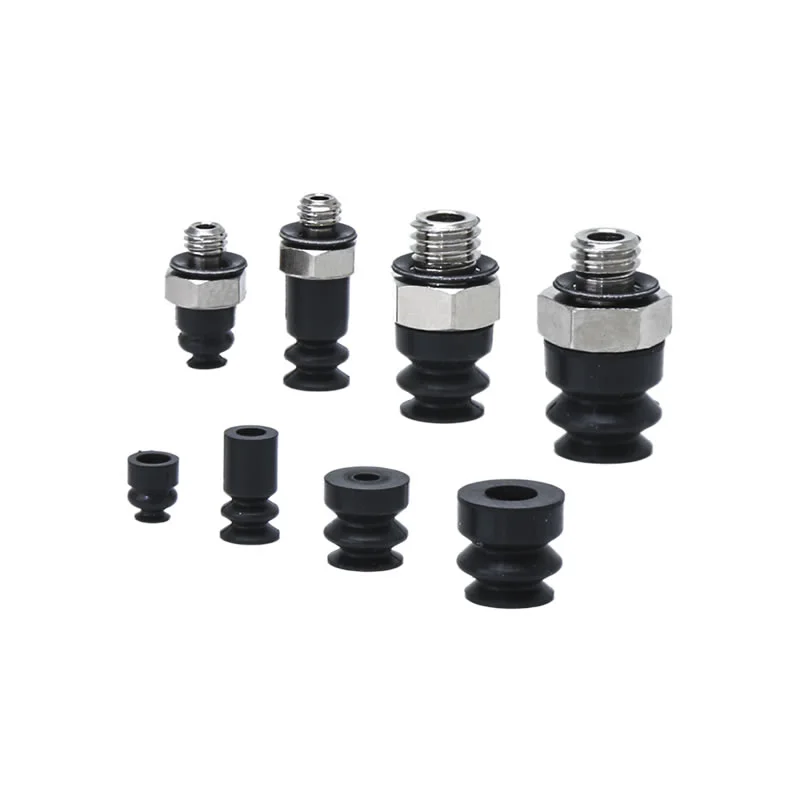

Mini Ventose A Soffietto ZP2-ZJ
Unità ventosa a soffietto serie ZP2
Serie ZP2-T con ventosa a soffietto adattatore
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Commaelec è un produttore leader, le mini ventose a soffietto ZP2-ZJ sono una soluzione ideale per una movimentazione precisa e stabile in ambienti industriali compatti e ad alta efficienza.
Quali sono le caratteristiche principali dei cuscinetti ZP2-ZJ?
Struttura a soffietto
Design a fisarmonica con configurazioni a 1,5 strati (φ2–φ6) e 4,5 strati (φ15–φ46)
Le pieghe flessibili si adattano alle superfici irregolari, curve o inclinate del pezzo
Compensazione integrata per deviazioni di altezza e angolo, riducendo gli errori di posizionamento
Elimina la necessità di spazio buffer aggiuntivo, ideale per layout di apparecchiature compatte
Opzioni materiali
NBR:economico e resistente all'usura per applicazioni generali
Silicone:adatto per ambienti puliti e ad alta temperatura
Materiali personalizzati (ad esempio antistatici) per l'elettronica e le industrie sensibili
La virgola garantisce una qualità del materiale stabile e prestazioni costanti tra i lotti
Alte prestazioni
Aspirazione forte e stabile anche su superfici irregolari o inclinate
Riduce il rischio di distacco rispetto alle coppe piatte convenzionali
Tecnologia matura di tenuta del vuoto e mantenimento della pressione per un funzionamento affidabile
Supportato dalle ventose sottovuoto China Mini Soffietto ZP2-ZJ Vantaggi del produttore:efficienza dei costi, modelli diversificati e catena di fornitura stabile
Come scegliere le ventose mini a soffietto ZP2-ZJ giuste
La scelta delle ventose mini a soffietto ZP2-ZJ adatte dipende dalle condizioni di lavoro effettive. Concentrati sui seguenti fattori pratici:
1. Forma e superficie del pezzo
Superfici irregolari/curve → scegli più strati di soffietto (4,5 strati) per una migliore flessibilità
Parti piccole e leggermente irregolari → 1,5 strati sono sufficienti e più stabili
La struttura a soffietto aiuta a compensare le differenze di angolo e altezza durante la presa
2. Dimensioni e peso del pezzo
Parti piccole/leggere → φ2–φ6
Parti più grandi o più pesanti → φ15–φ46
I diametri più grandi forniscono una forza di aspirazione più forte e una migliore stabilità
3. Ambiente di lavoro
Condizioni normali → NBR (economico)
Alta temperatura/ambiente pulito → silicone
Elettronica/parti sensibili → materiali antistatici
Comma supporta la personalizzazione dei materiali per soddisfare le esigenze specifiche del settore
4. Spazio e disposizione dell'attrezzatura
Sistemi di automazione compatti → ZP2-ZJ è ideale perché non necessita di spazio buffer aggiuntivo
Assicurati che l'altezza e la corsa della tazza corrispondano al design della tua macchina
Verificare la compatibilità con i sistemi di montaggio e aspirazione esistenti
5. Velocità e precisione di gestione
Pick-and-place ad alta velocità → tazze più piccole con risposta rapida
È necessario un posizionamento di precisione → scegliere strati di soffietto appropriati per ridurre il disallineamento
6. Requisiti di stabilità
Se i pezzi sono inclinati o posizionati in modo incoerente, dare priorità a:
Soffietto multistrato
Area di contatto più ampia
Ciò migliora la tenuta e riduce i guasti di aspirazione
Suggerimento pratico per la selezione
Se non sei sicuro, inizia con:
Di medie dimensioni (ad esempio, φ15–φ30)
Materiale siliconico o NBR
1,5 strati per uso generale / 4,5 strati per superfici complesse
Quindi ottimizzare in base alle prestazioni reali dei test.

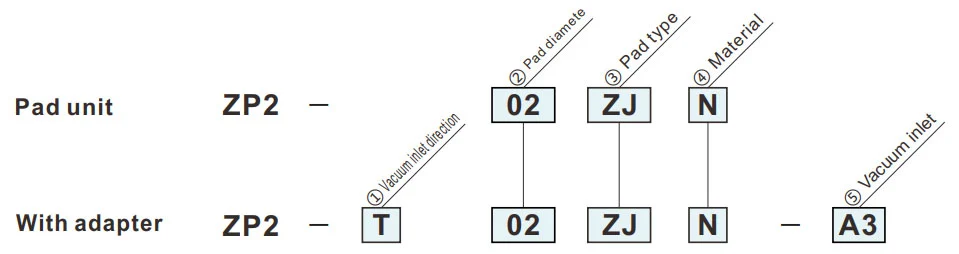

Come ordinare
- Da utilizzare dove non c'è spazio per il tampone (tipo a molla).
- Pezzi da lavorare con superficie di aspirazione inclinata.
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ③Tipo di cuscinetto | |
| ZJ | Soffietto |
|
⑤ Ingresso vuoto
② Diametro pastiglia (mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0,5 (maschio) | ● | ● | — | — |
| A5 | M5x0,8 (maschio) | — | — | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.

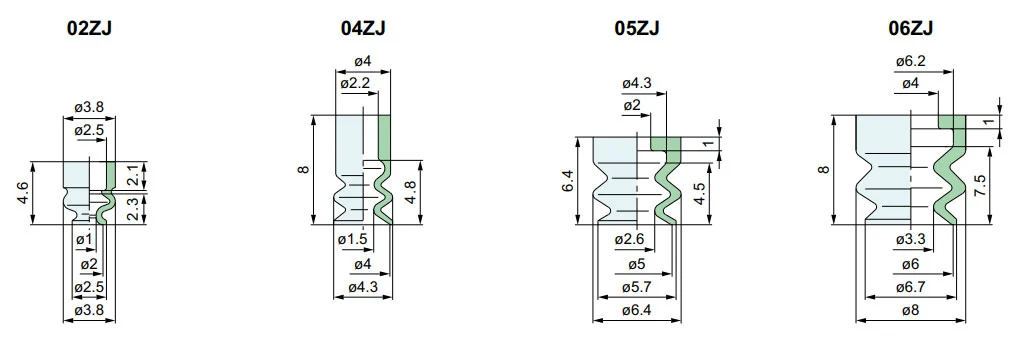

Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
ZJ
Soffietto
| Modello | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Modello di riferimento: ZP2-02ZJS

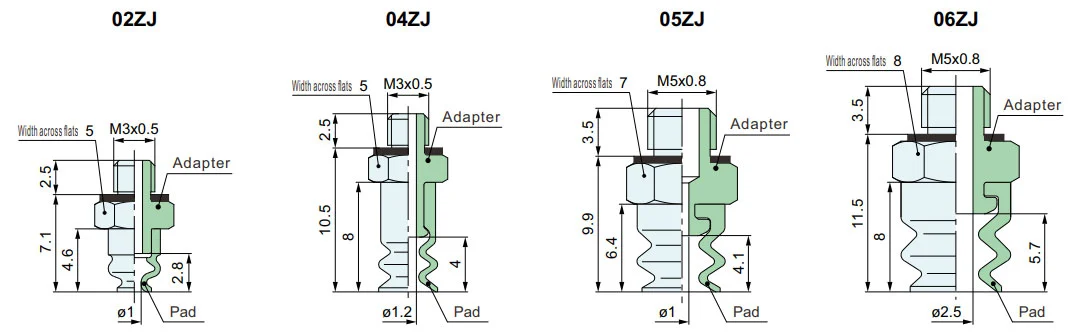

ZP2-T
Verticale
| Modello | Adattatore | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Modello di riferimento: ZP2-T04ZJGS-A3
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
