Soffietto senza anello di bloccaggio Ventose a vuoto ZP2-J
Unità cuscinetto a soffietto serie ZP2
Serie ZP2-T con ventose a soffietto adattatore
Serie ZP2-R con ventose a soffietto adattatore
Serie ZP2-Y con ventose a soffietto adattatore
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa

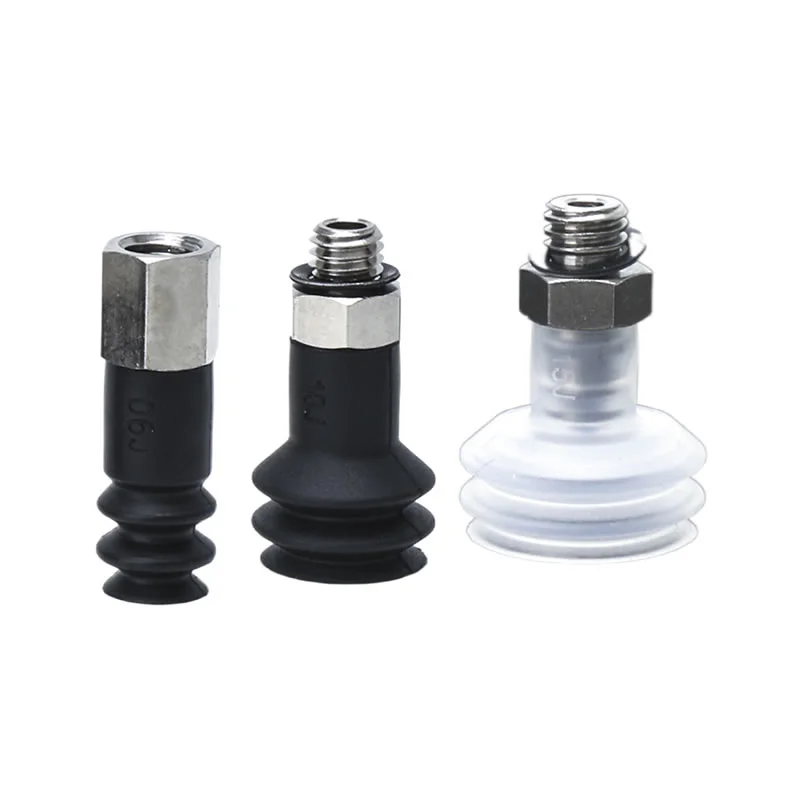

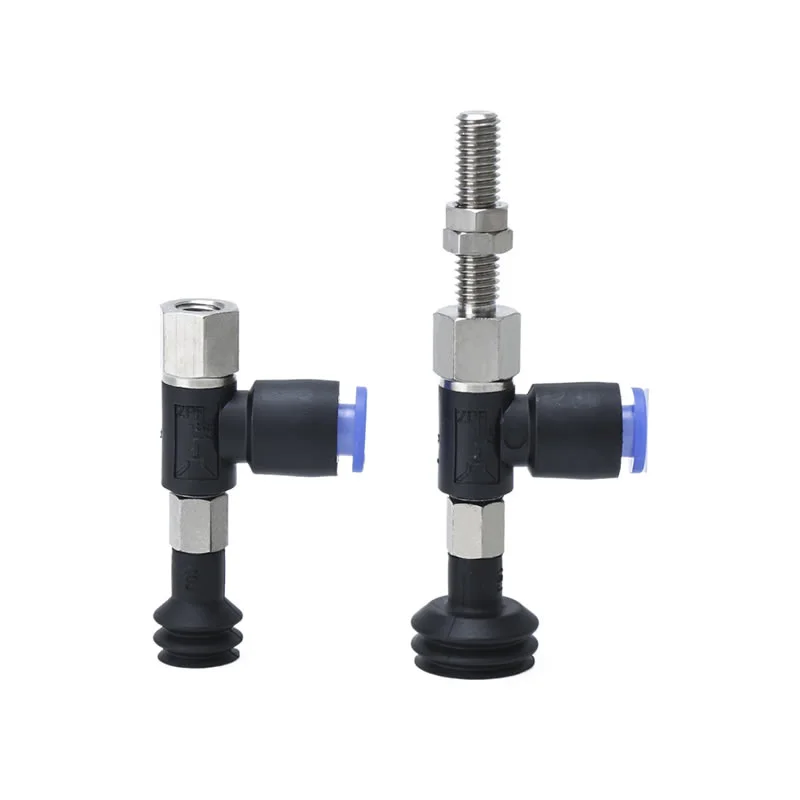

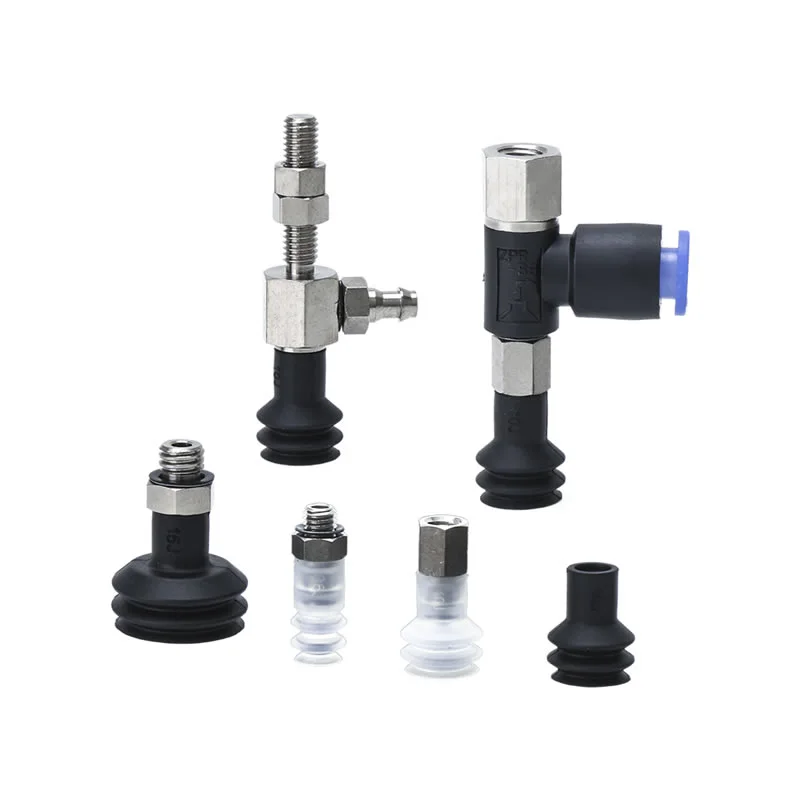

Le ventose a soffietto senza anello di bloccaggio ZP2-J sono progettate per applicazioni di automazione compatte, precise e adattabili. Sono ideali per componenti di piccole dimensioni, parti irregolari e linee di produzione con spazio limitato.
Caratteristiche principali delle ventose a soffietto ZP2-J senza anello di bloccaggio
Elevata flessibilità
Il design a fisarmonica multistadio (2,5 strati o 3,5 strati) consente l'assorbimento della corsa verticale, compensando le differenze di altezza e i piccoli disallineamenti.
Garantisce una presa stabile su superfici irregolari o inclinate.
Supporta pezzi delicati o di forma irregolare senza causare danni.
Non è necessario alcun anello di bloccaggio
I modelli a 2,5 strati non richiedono un anello di bloccaggio, semplificando l'installazione e riducendo i tempi di assemblaggio.
Disponibili nei diametri φ6 mm, φ10 mm e φ15 mm per soddisfare le diverse esigenze di aspirazione.
Mantiene un'adesione affidabile nonostante l'assenza di dispositivi di bloccaggio.
Tipo di montaggio
Progettato per l'integrazione diretta o modulare in bracci robotici e stazioni automatizzate.
La struttura compatta si adatta agli spazi ristretti delle linee di produzione.
Supporta la movimentazione efficiente dei materiali nei settori dell'elettronica, dello stampaggio a iniezione e della lavorazione dei metalli di piccole dimensioni.
Varietà di materiali
Le ventose a soffietto senza anello di bloccaggio ZP2-J sono prodotte utilizzando silicone, gomma o poliuretano (PU) di alta qualità, offrendo una combinazione di eccezionale resistenza all'abrasione e flessibilità.
Compatibile con camere bianche o ambienti antistatici per la produzione elettronica.
Garantisce una durata a lungo termine con cicli frequenti, mantenendo prestazioni di vuoto costanti.
Qual è la differenza tra ZP2-J e ZP2-ZJ?
ZP2-J
Tipo:Ventose a soffietto multisoffietto senza anello di bloccaggio ZP2-J
Anello di bloccaggio:Opzionale; I modelli a 2,5 strati non richiedono un anello di bloccaggio
Taglie:2,5 strati (φ6 mm, φ10 mm, φ15 mm), 3,5 strati (φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm)
Applicazioni:Funziona bene su superfici inclinate o con spazio limitato; ideale per piccoli componenti elettronici, parti stampate a iniezione e componenti metallici compatti
Flessibilità:Elevato assorbimento della corsa verticale grazie al design a fisarmonica
Montaggio:Compatto e facile integrazione in bracci robotici e stazioni automatizzate
ZP2-ZJ
Tipo:Ventosa a soffietto monostadio o doppio stadio con anello di bloccaggio
Anello di bloccaggio:Necessario per un montaggio sicuro
Taglie:Diametri tipicamente maggiori rispetto a ZP2-J; progettato per pezzi più pesanti o più grandi
Applicazioni:Adatto per oggetti leggermente più grandi, più pesanti o più rigidi; comunemente utilizzato nell'automazione industriale dove la stabilità e il fissaggio sicuro sono fondamentali
Flessibilità:Assorbimento moderato della corsa; concentrarsi su una holding affidabile piuttosto che su una compensazione verticale estrema
Montaggio:Richiede anello di bloccaggio per un fissaggio sicuro, compatibile con l'hardware di montaggio standard

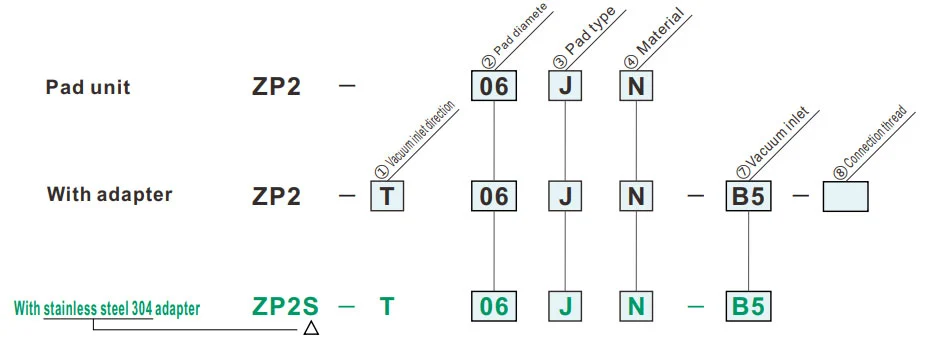

Come ordinare
- Da utilizzare dove non c'è spazio per il tampone (tipo a molla).
- Pezzi da lavorare con superficie di aspirazione inclinata.
- Applicabile per l'adattatore della serie ZP.
| ①Direzione di ingresso del vuoto | ⑦Aspirazione del vuoto | ⑧Filettatura di collegamento | ||
| T | Verticale |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Laterale |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diametro cuscinetto (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Tipo di cuscinetto | |
| J | Soffietto (2,5 stadi) |
| ⑦Aspirazione del vuoto | |||
| Filetto maschio | A5 | M5x0,8 | |
| A6 | M6x1,0 | ||
| Filetto femmina | B4 | M4x0,7 | |
| B5 | M5x0,8 | ||
| Raccordo a innesto | U4 | Per tubi morbidi ø4 | M-5AU-4 |
| N4 | Per tubo in nylon ø4 | M-5AN-4 | |
| U6 | Per tubi morbidi ø6 | M-5AU-6 | |
| N6 | Per tubo in nylon ø6 | M-5AN-6 | |
| Raccordo istantaneo | 04 | ø4 | |
| 06 | ø6 | ||
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
il simbolo reen è un modello personalizzato.
| ⑧Filettatura di collegamento | ||
| Filetto maschio | A5 | M5x0,8 |
| A6 | M6x1,0 | |
| Filetto femmina | B4 | M4x0,7 |
| B5 | M5x0,8 | |

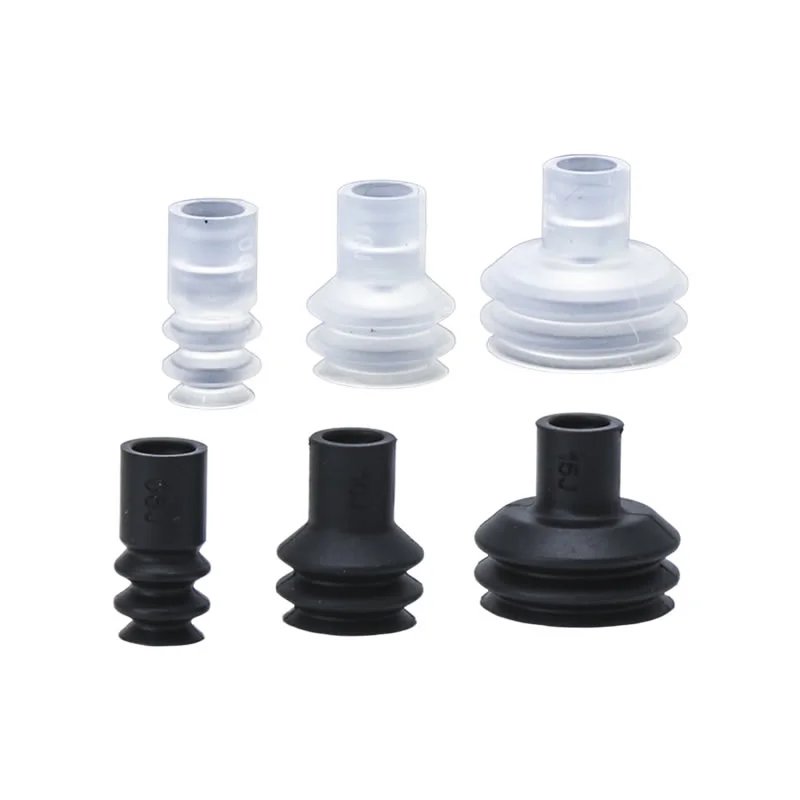

Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
J
Soffietto
| Modello | øA | øB | øC | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Modello di riferimento: ZP2-06JN
Dimensioni di montaggio dell'adattatore
ZP2-T
Verticale
A5, A6
| Modello | A | B | C | D | Adattare | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Modello di riferimento: ZP2-TB10JGN-A5
ZP2-T
Verticale
B4, B5
| Modello | A | B | Adattare | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Modello di riferimento: ZP2-TB15JN-B5

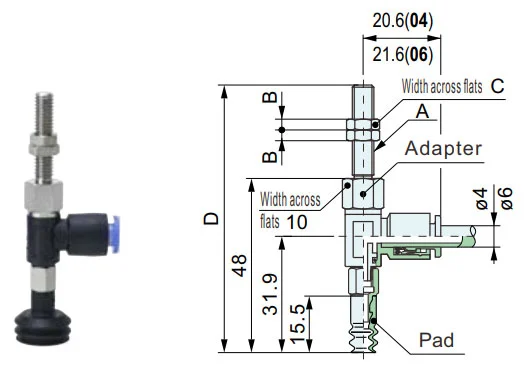

ZP2-R
Laterale
A5, A6
| Modello | A | B | C | D | Adattare | ||||||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Modello di riferimento: ZP2-R06JGN-04-A5 Adattatore di riferimento: ZPR1-04-A5

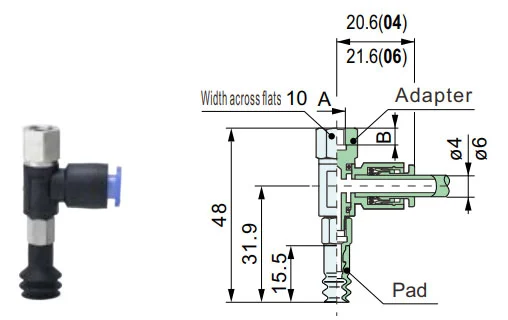

ZP2-R
Laterale
B4, B5
| Modello | A | B | Adattare | ||||||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modello di riferimento: ZP2-RB10JN-06-B5 Adattatore di riferimento: ZPR1-06-B5

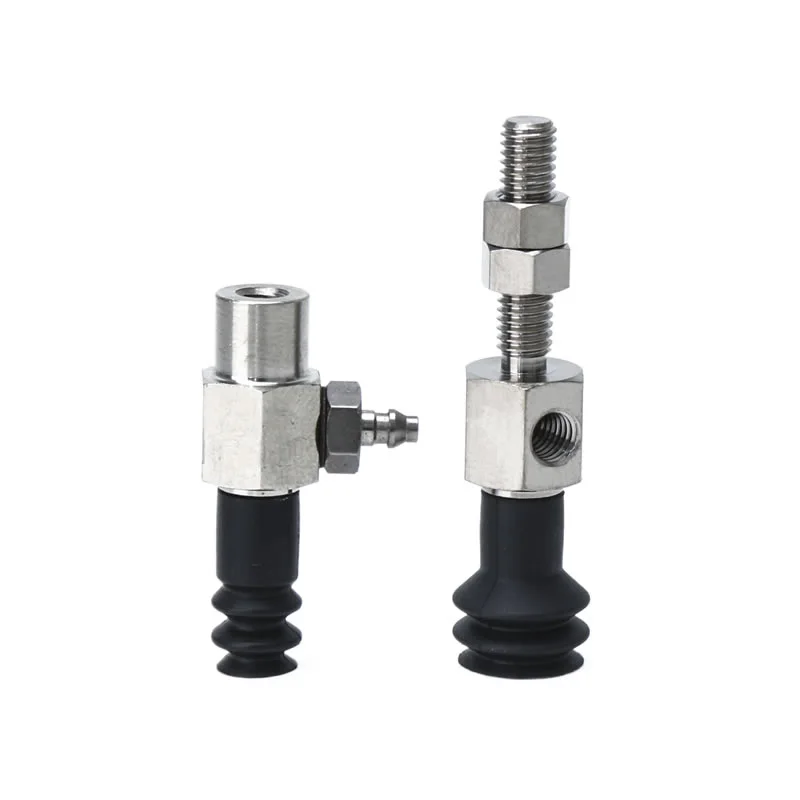

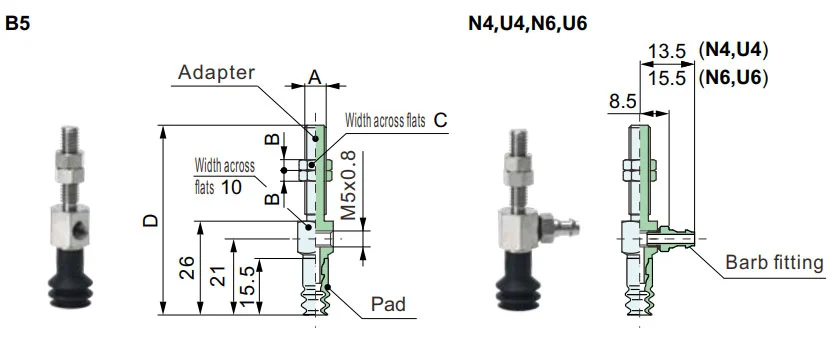

ZP2-Y
Laterale
A5, A6
| Modello | A | B | C | D | Adattare | ||||||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Modello di riferimento: ZP2-YB15JGN-U4-A6 Adattatore di riferimento: ZPY1-U4-A6

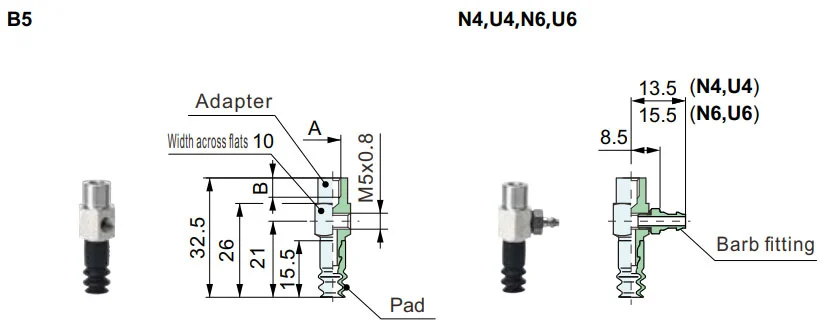

ZP2-Y
Laterale
B4, B5
| Modello | A | B | Adattare | ||||||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Modello di riferimento: ZP2-Y06JS-N4-B4 Adattatore di riferimento: ZPY1-N4-B4
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
