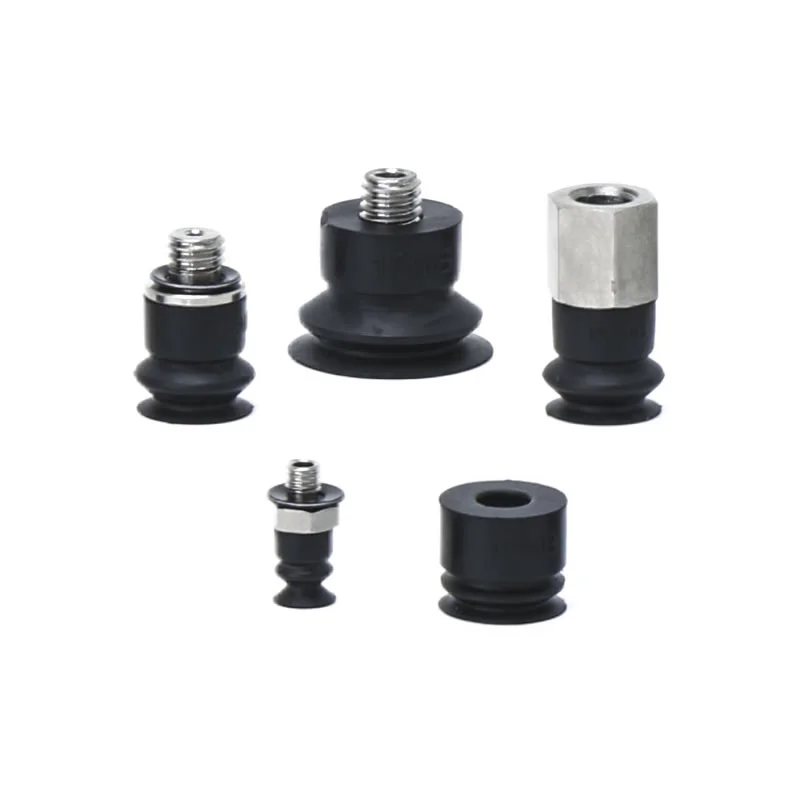

Zhejiang Comma Electric Co., Ltd. produce professionalmente ventose a soffietto ZP2-MB di alta qualità. La nostra fabbrica fornisce anche servizi personalizzati e campioni gratuiti per te. È un componente di aspirazione flessibile in miniatura all'interno di sistemi di automazione pneumatica, progettato specificamente per superfici irregolari, sferiche o inclinate.
Tecnologie fondamentali
Elevata compatibilità con superfici irregolari:Dotate di una struttura a soffietto a fisarmonica, le ventose a soffietto ZP2-MB si adattano automaticamente e si conformano perfettamente alle superfici sferiche, inclinate o di forma irregolare del pezzo, garantendo un processo di presa sicuro e stabile.
Design di ammortizzazione integrato:La struttura pieghettata fornisce elasticità fisica intrinseca, assorbendo efficacemente l'impatto da contatto senza la necessità di ulteriori supporti ammortizzanti caricati a molla, risparmiando così in modo significativo lo spazio di installazione.
Applicazioni di miniaturizzazione di precisione:Specificamente progettato per componenti piccoli e di precisione; funge da soluzione fondamentale per la gestione di microparti nella produzione elettronica, nell'assemblaggio di precisione e nei sistemi di automazione compatti.
Applicabilità multisettoriale:Ampiamente utilizzato per la presa di componenti elettronici sferici in miniatura, parti metalliche irregolari e raccordi in plastica inclinati; si integra perfettamente in sistemi robotici su piccola scala e apparecchiature di imballaggio di precisione.
Adattamento allo spazio compatto:Non è richiesto spazio aggiuntivo per l'installazione del buffer (del tipo a molla). La struttura integrata è progettata per apparecchiature di automazione con vincoli di spazio o punte di bracci robotici, consentendo un'integrazione perfetta in varie linee di produzione compatte.

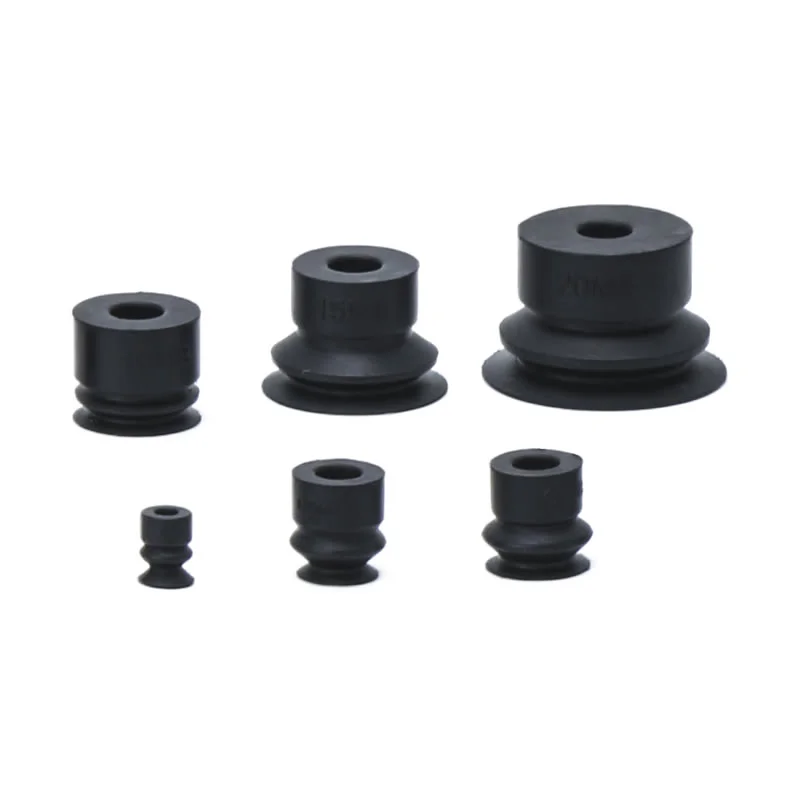

Specifiche chiave:Opzioni di diametro: la serie sabbiata di ventose a soffietto ZP2-MB è disponibile in diversi diametri standard, tra cui φ4 mm, φ6 mm, φ8 mm, φ10 mm, φ15 mm e φ20 mm.
Selezione del materiale:È disponibile un'ampia gamma di materiali per soddisfare diversi requisiti operativi, tra cui gomma nitrilica (NBR, con "N" nella designazione del modello), gomma siliconica (contrassegnata con "S"), gomma poliuretanica, nonché materiali specializzati come gomma nitrilica conduttiva e gomma siliconica conduttiva (contrassegnata con "GS"). Questi materiali sono progettati per soddisfare proprietà antistatiche e resistenza ad ambienti chimici specifici.

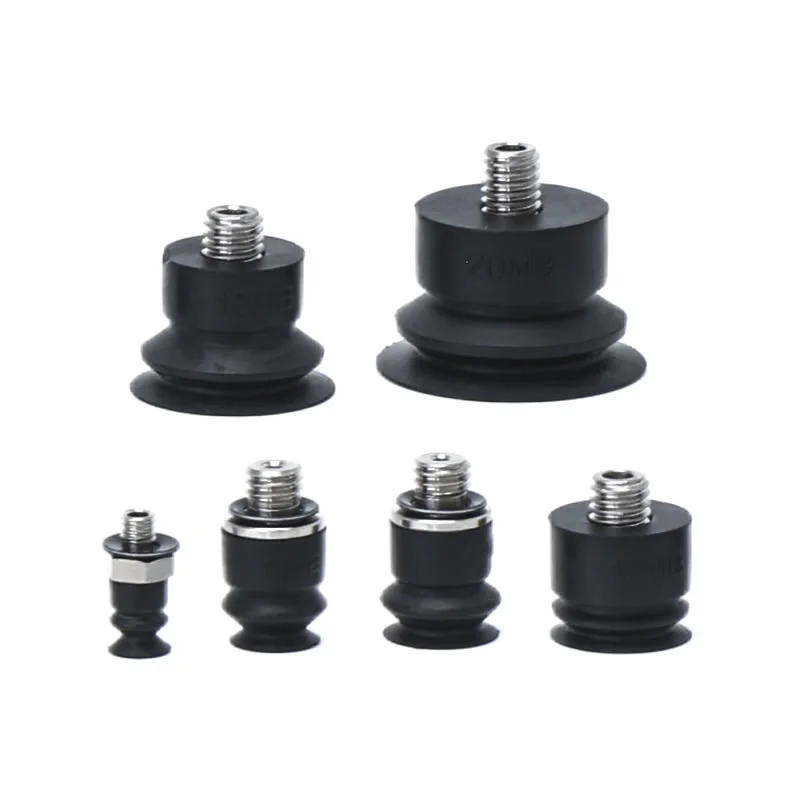

Opzioni di connessione:Sono disponibili connessioni filettate multiple, tra cui A3 per filettature esterne M3×0,5 (compatibile con ventose da φ4mm) e A5/H5 per filettature esterne M5×0,8 (compatibile con ventose da φ6mm, φ8mm e più grandi). Alcuni modelli supportano anche giunti con filettatura interna B5, facilitando l'integrazione perfetta con tubazioni del vuoto e accessori del braccio robotico.

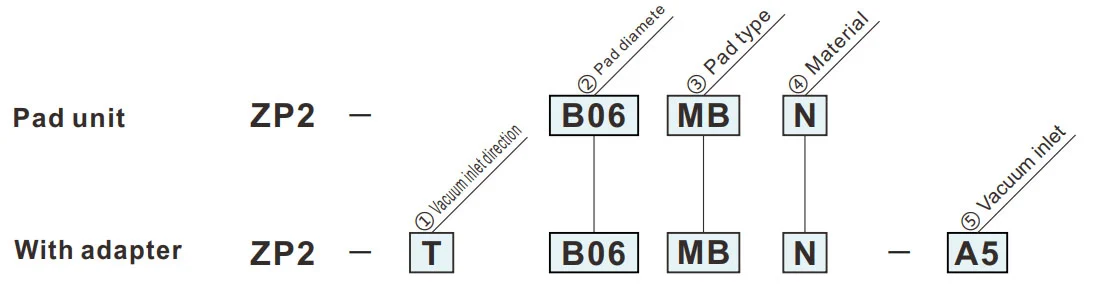

Come ordinare
- Da utilizzare dove non c'è spazio per il tampone (tipo a molla).
- Pezzi da lavorare con superficie di aspirazione inclinata.
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ③Tipo di cuscinetto | |
| MB | Soffietto |
|
⑤ Ingresso vuoto
② Diametro pastiglia (mm)
|

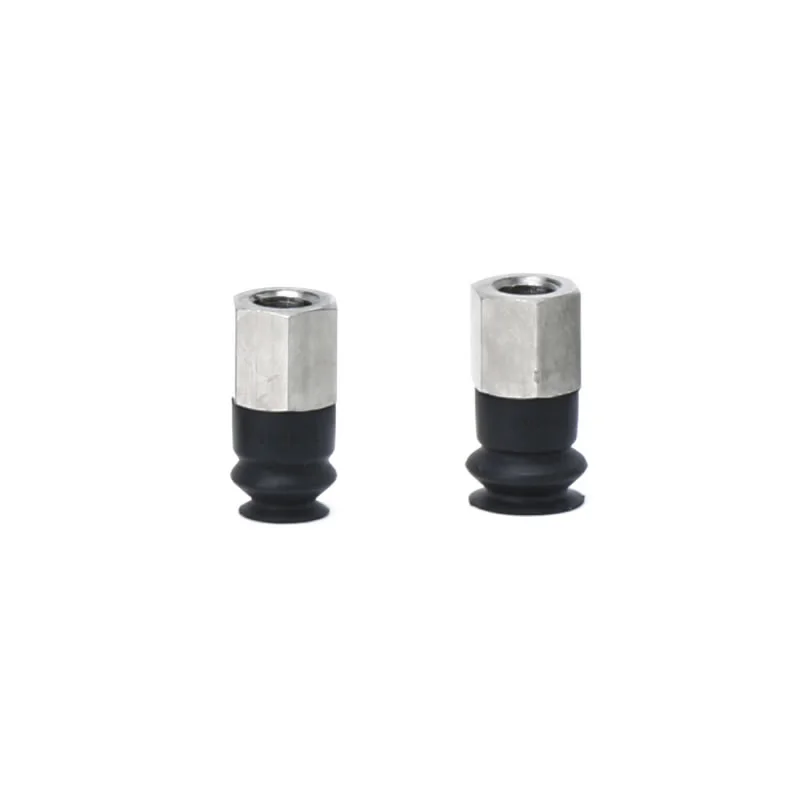

B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (maschio) | ● | — | — | — | — | — |
| H5 | M5x0,8 (maschio) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (femmina) | — | ● | ● | — | — | — |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
MB
Soffietto
B04
| Modello | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Modello di riferimento: ZP2-B04MBS
Dimensioni di montaggio dell'adattatore
MB
Soffietto
B06,B08
| Modello | øA | øB | øC | øD | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Modello di riferimento: ZP2-B06MBN
Dimensioni di montaggio dell'adattatore
MB
Soffietto
B10,B15,B20
| Modello | øA | øB | øC | øD | øE | Di | G | Y | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Modello di riferimento: ZP2-B10MBN
Dimensioni di montaggio dell'adattatore
Tampone applicabile: B10MB B15MB
Cuscinetto applicabile: B20MB
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
