L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose in spugna ZP2
Commaelec gestisce i propri impianti di produzione, utilizzando gomma, silicone e vari materiali specializzati di alta qualità (come composti antistatici) nella sua produzione. Offriamo una vasta gamma di specifiche dimensionali tra cui scegliere. Le Ventose in Spugna ZP2 sono ampiamente utilizzate nel settore della produzione elettronica; Progettata appositamente per la movimentazione di pezzi irregolari, questa serie è disponibile in quattro dimensioni compatte: φ6 mm, φ8 mm, φ10 mm e φ15 mm.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

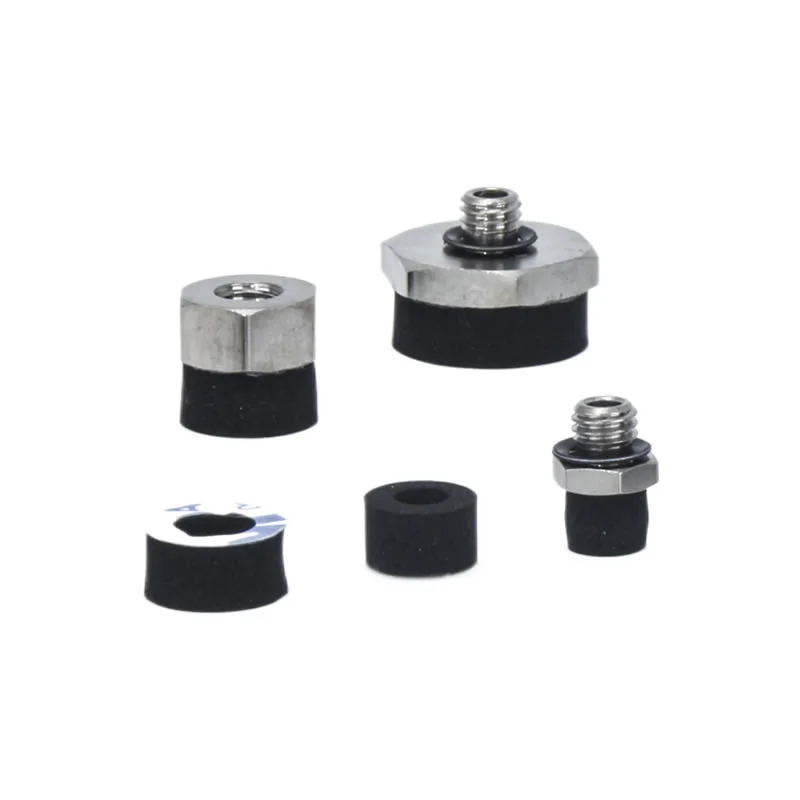

Ventose in spugna ZP2

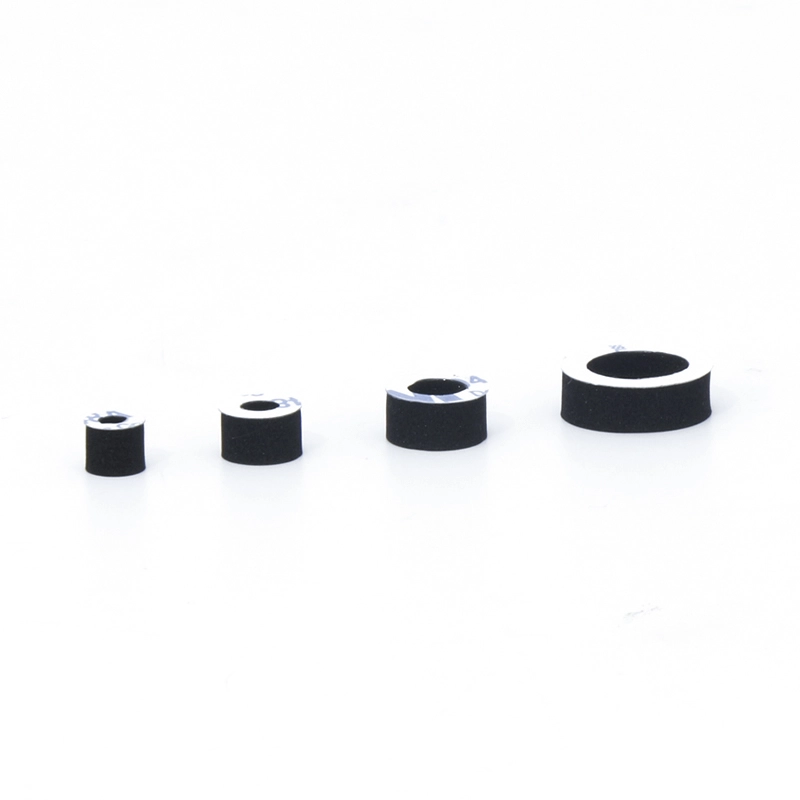

Unità ventosa in spugna serie ZP2

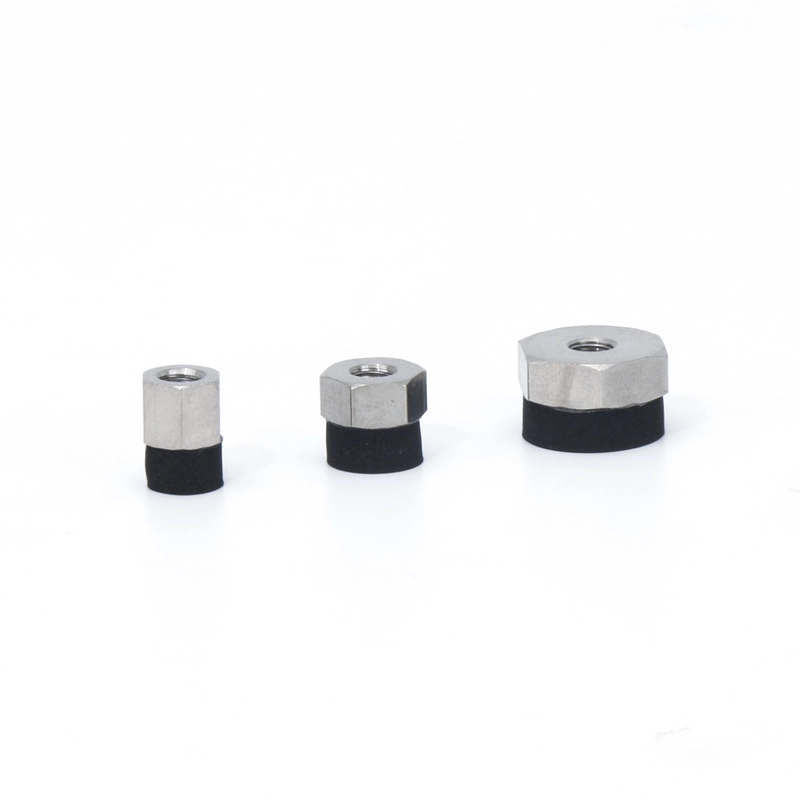

Serie ZP2-T con adattatore per ventosa in spugna
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose in spugna ZP2 sono progettate per la presa stabile di superfici irregolari, strutturate o irregolari in sistemi automatizzati. Il loro design compatto e flessibile li rende ideali per l'elettronica, lo stampaggio a iniezione e le piccole industrie di lavorazione dei metalli.
Caratteristiche principali delle ventose in spugna ZP2
Materiale altamente elastico
Realizzato in morbido materiale spugnoso che si adatta a sporgenze, depressioni e superfici ruvide
Garantisce una presa delicata ma salda senza danneggiare i componenti delicati
Ottima tenuta
Riempie efficacemente gli spazi superficiali per prevenire perdite di vuoto
Mantiene una potenza di aspirazione costante per una movimentazione affidabile di pezzi irregolari
Diverse opzioni
Compatibile con bracci robotici e sistemi di movimentazione automatizzati
Adatto per piccoli componenti elettronici, circuiti stampati, componenti stampati e parti hardware
Design compatto
La costruzione salvaspazio consente l'integrazione in linee di produzione ristrette
Ideale per stazioni con spazio di installazione limitato
Moduli disponibili
Disponibile nelle varianti piane e strutturate per soddisfare le diverse esigenze di superficie
Adattabile a varie applicazioni di automazione con precise esigenze di movimentazione
Gamma di diametri
Disponibile in φ6 mm, φ8 mm, φ10 mm e φ15 mm
Fornisce flessibilità per adattarsi a un'ampia gamma di pezzi piccoli e irregolari
Domande frequenti
Per cosa vengono utilizzate le spugnette ZP2?
Le ventose in spugna ZP2 sono ideali per la presa di pezzi irregolari, strutturati o irregolari in sistemi automatizzati, comunemente utilizzati nell'elettronica, nello stampaggio a iniezione e nella movimentazione di piccole parti metalliche.
Quali dimensioni e forme sono disponibili?
Sono disponibili nei diametri φ6 mm, φ8 mm, φ10 mm e φ15 mm con forme piatte o strutturate, progettati per l'integrazione compatta in bracci robotici e linee di produzione automatizzate.
Come dovrei scegliere la taglia giusta?
Seleziona una ventosa che corrisponda alla superficie e al peso del pezzo in lavorazione, garantendo un sufficiente contatto con il vuoto e compatibilità con il tuo sistema di automazione.
Qual è la capacità di carico tipica?
Il carico dipende dalle dimensioni della tazza, dal tipo di superficie e dalla fonte del vuoto; le coppe più piccole sono adatte a componenti leggeri, mentre le coppe più grandi da φ15 mm possono gestire parti leggermente più pesanti o irregolari.
Quando dovrei sostituirli?
Sostituire le ventose se sono visibili segni di usura, crepe o deformazioni o se l'adesione del vuoto diventa instabile, garantendo una movimentazione affidabile e sicura.

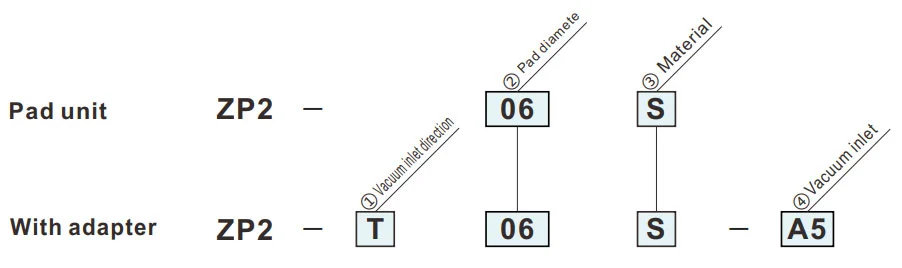

Come ordinare
- Per l'aspirazione di pezzi con irregolarità.
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Diametro cuscinetto (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Materiale | |
| S | Spugna CR (Con nastro biadesivo) |
| ④Aspirazione del vuoto | |
| A5 | M5x0,8 (maschio) |
| B5 | M5x0,8 (femmina) |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
S
Tampone in spugna
| Modello | øA | øB | ||
|
② Pad diametro |
③ Pad Materiale |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Modello di riferimento: ZP2-06S
Dimensioni di montaggio dell'adattatore
|
Tampone applicabile: 06S
|
Tampone applicabile: 08S
|
|
Tampone applicabile: 10S
|
Tampone applicabile: 15S
|
ZP2-T
Verticale
A5
| Modello | øA | øB | øC | D | E | L | Adattatore | ||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad Materiale |
④ Vuoto ingresso |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||

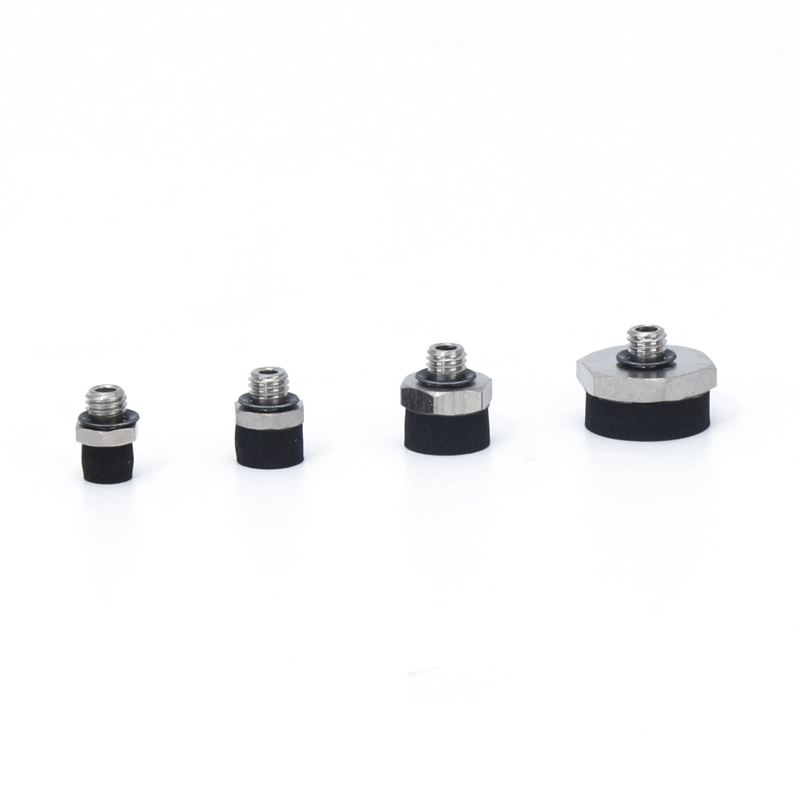

Modello di riferimento: ZP2-T06S-A5
ZP2-T
Verticale
B5
| Modello | øA | øB | øC | E | L | Adattatore | ||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad Materiale |
④ Vuoto ingresso |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Modello di riferimento: ZP2-T06S-B5
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
