Soffietto con anello di bloccaggio Ventose a vuoto ZP2-J
Commaelec è leader nella produzione di ventose per vuoto a soffietto con anello di bloccaggio ZP2-J e offre design a 2,5 e 3,5 strati (φ6–φ30 mm) per la movimentazione compatta e flessibile di piccoli componenti elettronici, parti stampate a iniezione e componenti metallici. Realizzati in Cina con gomma, silicone e materiali antistatici di alta qualità, supportano adattatori, staffe tampone, ingressi verticali/laterali e opzioni in acciaio inossidabile per soluzioni di automazione robuste e personalizzabili.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

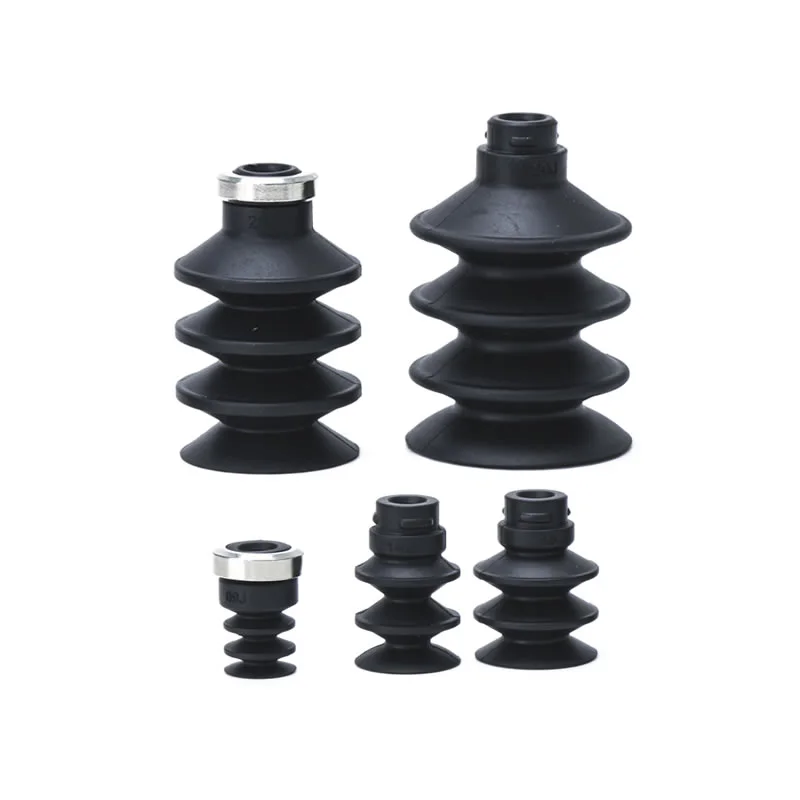

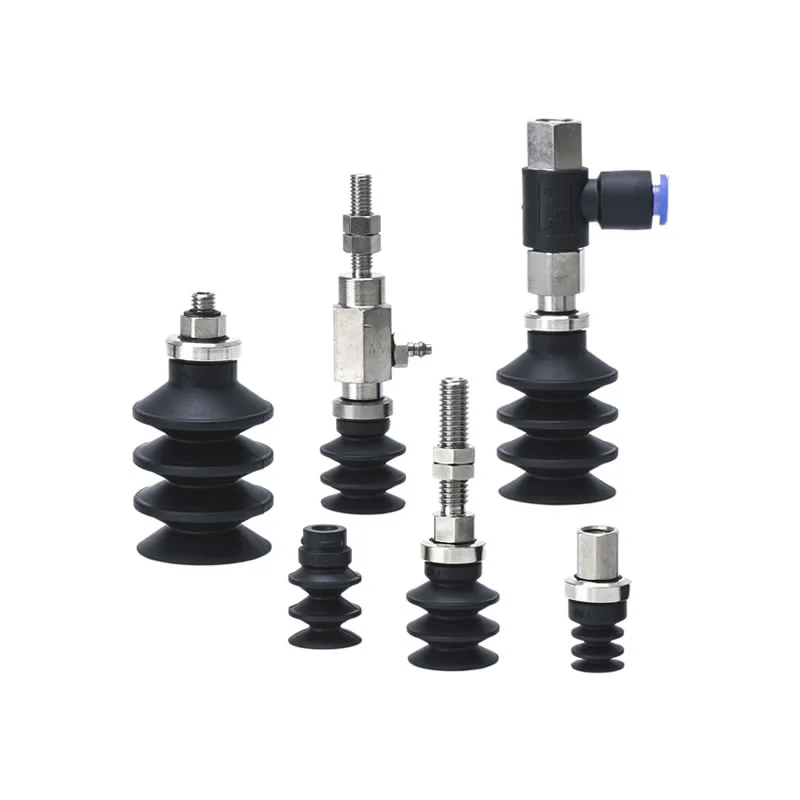

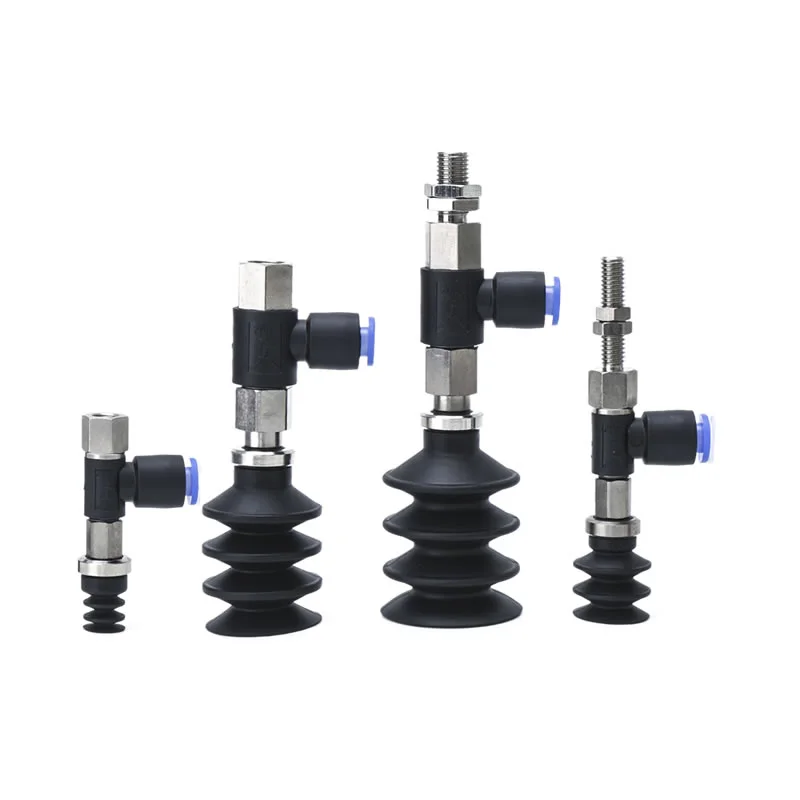

Soffietto con anello di bloccaggio Ventose a vuoto ZP2-J
Unità cuscinetto a soffietto serie ZP2
Serie ZP2-T con ventose a soffietto adattatore
Serie ZP2-R con ventose a soffietto adattatore
Serie ZP2-Y con ventose a soffietto adattatore
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose a soffietto con anello di bloccaggio ZP2-J sono progettate per sistemi di automazione, consentendo una presa, un sollevamento e una movimentazione efficienti e sicuri di pezzi, particolarmente adatte per la presa di piccoli componenti elettronici, parti stampate a iniezione e parti metalliche di precisione.
Gestione sicura:Crea una forte adesione sottovuoto su superfici lisce o leggermente irregolari.
Compensazione dell'allineamento:I soffietti multistadio assorbono differenze di altezza e piccoli disallineamenti.
Integrazione versatile:Funziona con bracci robotici, trasportatori e linee di produzione automatizzate.
Riduzione dell'impatto:I tamponi opzionali riducono al minimo le vibrazioni e proteggono i pezzi.
Quali sono i principali vantaggi di questo pad?
Le ventose a soffietto con anello di bloccaggio ZP2-J sono progettate per garantire precisione, flessibilità e gestione affidabile dell'automazione. Il loro design compatto e adattabile li rende ideali per l'elettronica, lo stampaggio a iniezione e le piccole industrie di lavorazione dei metalli.
Soffietto multistadio
Disponibile nelle configurazioni a 2,5 e 3,5 strati
2,5 strati:φ6mm, φ10mm, φ15mm (senza anello di bloccaggio)
3,5 strati:φ9mm, φ14mm, φ16mm, φ25mm, φ30mm (con anello di bloccaggio)
Fornisce un'elevata flessibilità della corsa verticale, compensando superfici irregolari o inclinate
Anello di bloccaggio
I modelli a 3,5 strati includono un anello di bloccaggio per un montaggio sicuro
Garantisce un'adesione affidabile durante operazioni ad alta velocità o ripetitive
Migliora la stabilità dei bracci robotici e delle stazioni di movimentazione automatizzate
Versatilità
Gestisce piccoli componenti, involucri di plastica irregolari e parti metalliche di precisione
Può essere integrato in bracci robotici o linee automatizzate con spazio limitato
Supporta molteplici opzioni di installazione, comprese le prese del vuoto verticali o laterali
Compatibile con adattatori, staffe tampone e accessori in acciaio inossidabile per industrie specializzate

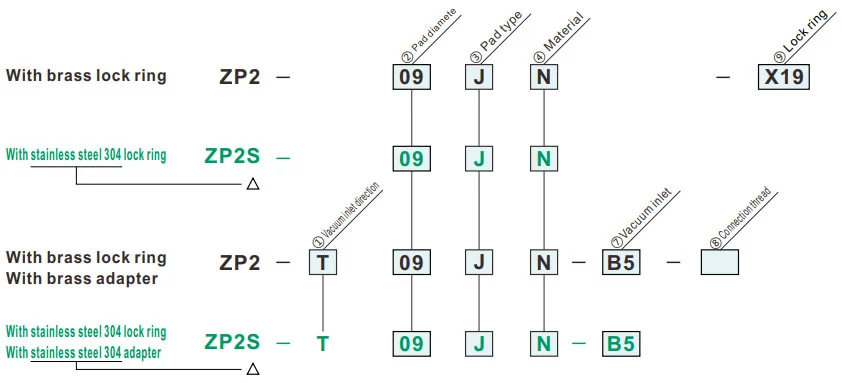

Come ordinare
- Da utilizzare dove non c'è spazio per il tampone (tipo a molla).
- Pezzi da lavorare con superficie di aspirazione inclinata.
- Applicabile per l'adattatore della serie ZP.
| ③Tipo di cuscinetto | |
| J | Soffietto (2,5/3,5 stadi) |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑨Anello di bloccaggio | |
| Zero | Con anello di bloccaggio |
| X19 | Senza anello di bloccaggio |
| ①Direzione di ingresso del vuoto |
⑦ ⑧
② Diametro pastiglia (mm)
|
09 | 14 | 16 | B25 | B30 | ||||||
| ø9 | ø14 | ø16 | ø25 | ø30 | ||||||||
| T | Verticale |
|
⑦Ingresso del vuoto | Filetto maschio | AS5 | M5x0,8 | ● | ● | ||||
| AS6 | M6x1,0 | ● | ● | |||||||||
| AG1 | G1/8 | ● | ● | |||||||||
|
A5 | M5x0,8 | ● | — | ||||||||
| A6 | M6x1,0 | ● | ● | |||||||||
| A8 | M8×1,0 | — | ● | |||||||||
|
Filetto femmina | B5 | M5x0,8 | ● | ● | |||||||
| B6 | M6x1,0 | ● | ● | |||||||||
| B8 | M8×1,25 | — | ● | |||||||||
| B01 | Tc1/8 | ● | ● | |||||||||
| BG01 | G1/8 | ● | ● | |||||||||
| R | Laterale |

|
Raccordo istantaneo | 04 | ø4 | ● | ● | |||||
| 06 | ø6 | ● | ● | |||||||||
| 08 | ø8 | — | ● | |||||||||
| ⑧Filettatura di collegamento | Filetto maschio | A5 | M5x0,8 | ● | — | |||||||
| A6 | M6x1,0 | ● | ● | |||||||||
| A8 | M8×1,0 | — | ● | |||||||||
| Filetto femmina | B5 | M5x0,8 | ● | ● | ||||||||
| B6 | M6x1,0 | ● | ● | |||||||||
| B8 | M8×1,25 | — | ● | |||||||||
| Y |

|
⑦Aspirazione del vuoto | B5 | M5x0,8 | ● | ● | ||||||
| Raccordo a innesto | U4 | Per tubi morbidi ø4 | ● | ● | ||||||||
| N4 | Per tubo in nylon ø4 | ● | ● | |||||||||
| U6 | Per tubi morbidi ø6 | ● | ● | |||||||||
| N6 | Per tubo in nylon ø6 | ● | ● | |||||||||
| ⑧Filettatura di collegamento | Filetto maschio | A5 | M5×0,8 | ● | — | |||||||
| A6 | M6×1,0 | ● | ● | |||||||||
| A8 | M8×1,0 | — | ● | |||||||||
| Filetto femmina | B5 | M5×0,8 | ● | ● | ||||||||
| B6 | M6×1,0 | ● | ● | |||||||||
| B8 | M8×1,25 | — | ● | |||||||||

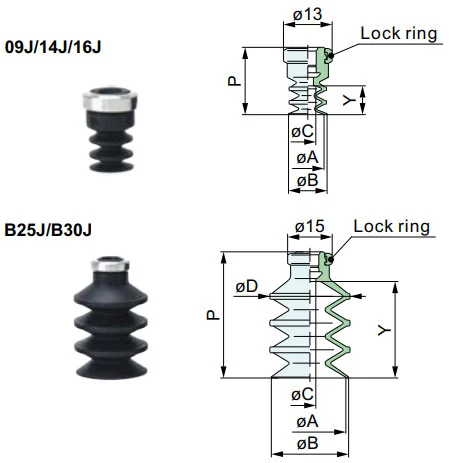

Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
J
Soffietto
| Modello | øA | øB | øC | øD | P | Y | Anello di bloccaggio | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
||||||||
| ZP2 | 09 | J |
N S U F GN GS |
9 | 10 | 3 | — | 18 | 7.7 | ZPL1 ZPSL1 |
| 14 | 14 | 15 | 24 | 15 | ||||||
| 16 | 16 | 17.5 | 4 | |||||||
| B25 | 25 | 26 | 4 | 27 | 42.5 | 32.5 | ZPL2 ZPSL2 |
|||
| B30 | 30 | 33 | 32 | 49 | 38 | |||||
Modello di riferimento: ZP09JGN
Dimensioni di montaggio dell'adattatore
Tampone applicabile: 09J/14J/16J
Tampone applicabile: B25J/B30J
ZP2-T
Verticale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensioni Per adattatore
| Modello | A | B | C | D | Adattare | ||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑦ Vuoto ingresso |
||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
AS5 | 9 | 5.5 | 8 | M5×0,8 | ZPT2 ZPST2 |
AS5 |
| AS6 | 10 | M6×1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
| B25 B30 |
AS5 | 9 | 5.5 | 8 | M5×0,8 | ZPT3 ZPST3 |
AS5 | ||||
| AS6 | 10 | M6×1 | AS6 | ||||||||
| AG1 | 12.5 | 7.5 | 12 | G1/8 | AG1 | ||||||
Modello di riferimento: ZP2-T14JN-AS5 Adattatore di riferimento: ZPT2-AS5
ZP2-T
Verticale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |

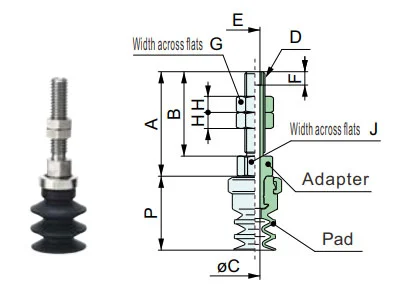

Dimensioni Per adattatore
| Modello | A | B | øC | D | E | F | G | H | J | Adattare | ||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑦ Vuoto ingresso |
|||||||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
A5 | 26 | 21 | 2.5 | M5x0,8 | M3x0,5 | 3.5 | 7 | 4 | 8 | ZPT2 ZPST2 |
A5 |
| A6 | 31 | 26 | M6x1 | 8 | 3 | A6 | ||||||||||
| B25 B30 |
A6 | 31 | 26 | 2.5 | M6x1 | M3x0,5 | 3.5 | 8 | 3 | 8 | ZPT3 ZPST3 |
A6 | ||||
| A8 | 22 | 16 | 4 | M8x1 | M5x0,8 | 5 | 12 | 12 | A8 | |||||||
Modello di riferimento: ZP2-TB25JS-A6 Adattatore di riferimento: ZPT3-A6
ZP2-T
Verticale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensioni Per adattatore
| Modello | A | B | øC | D | E | Adattare | ||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑦ Vuoto ingresso |
|||||||
| ZP2 ZP2S |
T |
09 14 16 |
J |
N S U F GN GS |
B5 | 9 | 5 | 2.5 | M5x0,8 | 8 | ZPT2 ZPST2 |
B5 |
| B6 | 6 | M6x1 | B6 | |||||||||
| B01 | 11 | 7 | Tc1/8 | 12 | B01 | |||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
| B25 B30 |
B5 | 9 | 5 | 3.5 | M5x0,8 | 8 | ZPT3 ZPST3 |
B5 | ||||
| B6 | 6 | M6x1 | B6 | |||||||||
| B8 | 15 | 8 | 4.2 | M8×1,25 | 12 | B8 | ||||||
| B01 | 7 | Tc1/8 | B01 | |||||||||
| BG01 | 7.4 | G1/8 | 13 | BG01 | ||||||||
Modello di riferimento: ZPT20BGS-B01 Adattatore di riferimento: ZPT3-B01

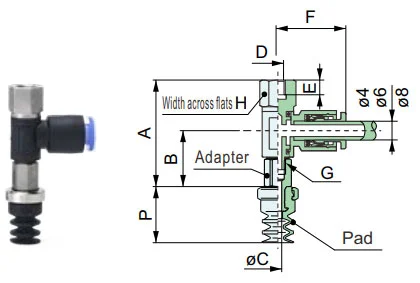

ZP2-R
Laterale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |

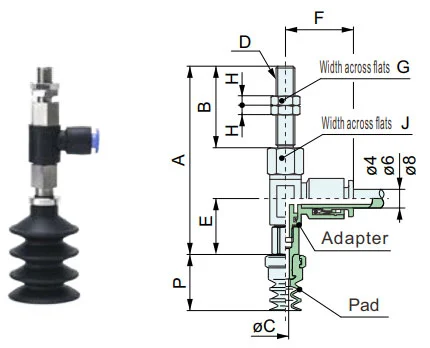

Dimensioni Per adattatore
| Modello | A | B | øC | D | E | F | G | H | J | Adattatore | ||||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
|||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
A5 | 55 | 21 | 2.5 | M5x0,8 | 17.9 | 04:20.6 06:21.6 |
7 | 4 | 8 | ZPR2 |
04 06 |
A5 |
| A6 | 60 | 26 | M6x1 | 8 | A6 | |||||||||||||
| B25 B30 |
04 06 08 |
A6 | 69.5 | 25.9 | 4 | M6x1 | 25.8 | 04:23.3 06:24.3 08:26.2 |
8 | 3 | 12 | ZPR3 |
04 06 08 |
A6 | ||||
| A8 | 59.5 | 15.9 | M8x1 | 24.3 | 12 | A8 | ||||||||||||
Modello di riferimento: ZP2-R16JN-04-A6 Adattatore di riferimento: ZPR2-04-A6
ZP2-R
Laterale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensioni Per adattatore
| Modello | A | B | øC | D | E | F | G | H | Adattatore | ||||||||
|
① Vuoto ingresso direzione |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
||||||||||
| ZP2 | R |
09 14 16 |
J |
N S U F GN GS |
04 06 |
B5 | 34 | 17.9 | 2.5 | M5x0,8 | 5 | 04:20.6 06:21.6 |
M5x0,8 | 8 | ZPR2 |
04 06 |
B5 |
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B25 B30 |
04 06 08 |
B5 | 43.6 | 25.8 | 4 | M5x0,8 | 5 | 04:23.3 06:24.3 08:26.2 |
M8x1,25 | 12 | ZPR3 |
04 06 08 |
B5 | ||||
| B6 | M6x1 | 6 | B6 | ||||||||||||||
| B8 | M8x1,25 | 8 | B8 | ||||||||||||||
Modello di riferimento: ZP2-RB25JGS-06-B8 Adattatore di riferimento: ZPR3-06-B8

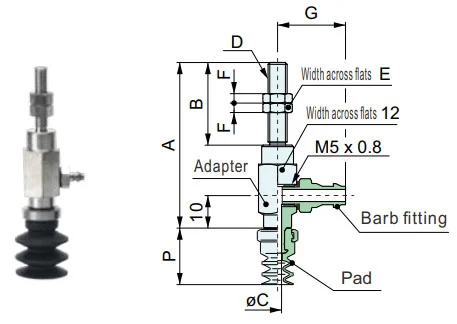

ZP2-Y
Laterale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |

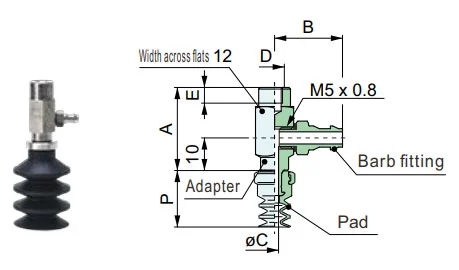

Dimensioni Per adattatore
| Modello | A | B | øC | D | E | F | G | Adattatore | ||||||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
|||||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | 47 | 21 | 2.5 | M5x0,8 | 7 | 4 | N4,U4:14,5 N6,U6:16,5 |
ZPY2 | B5 N4 U4 N6 U6 |
A5 |
| A6 | 52 | 26 | M6x1 | 8 | A6 | |||||||||||
| B25 B30 |
A6 | 54 | 26 | 3.5 | M6x1 | 8 | 3 | N4,U4:14,5 N6,U6:16,5 |
ZPY3 | A6 | ||||||
| A8 | 44 | 16 | M8x1 | 12 | A8 | |||||||||||
Modello di riferimento: ZP2-Y16JGN-U4-A5 Adattatore di riferimento: ZPY2-U4-A5
ZP2-Y
Laterale
Dimensioni per tampone
| ②Diametro cuscinetto. | 09 | 14 | 16 | 25 | 30 |
| P | 18 | 24 | 24 | 42.5 | 49 |
Dimensioni Per adattatore
| Modello | A | B | øC | D | E | Adattatore | ||||||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑦ Vuoto ingresso |
⑧ Connessione filo |
⑦ Vuoto ingresso |
⑧ Connessione filo |
|||||||
| ZP2 | Y |
09 14 16 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B5 | 26 | N4,U4:14,5 N6,U6:16,5 |
2.5 | M5x0,8 | 5 | ZPY2 | B5 N4 U4 N6 U6 |
B5 |
| B6 | M6x1 | 6 | B6 | |||||||||||
| B25 B30 |
B5 | 28 | N4,U4:14,5 N6,U6:16,5 |
3.5 | M5x0,8 | 5 | ZPY3 | B5 | ||||||
| B6 | M6x1 | 6 | B6 | |||||||||||
| B8 | M8x1,25 | 8 | B8 | |||||||||||
Modello di riferimento: ZP2-Y16JGN-U4-B5 Adattatore di riferimento: ZPY2-U4-B5
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF

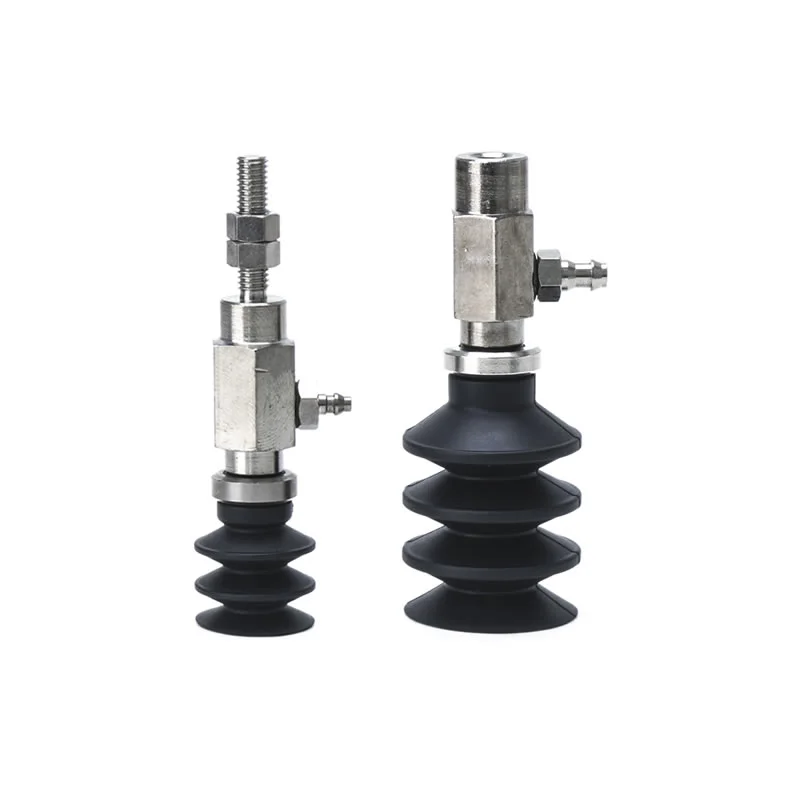

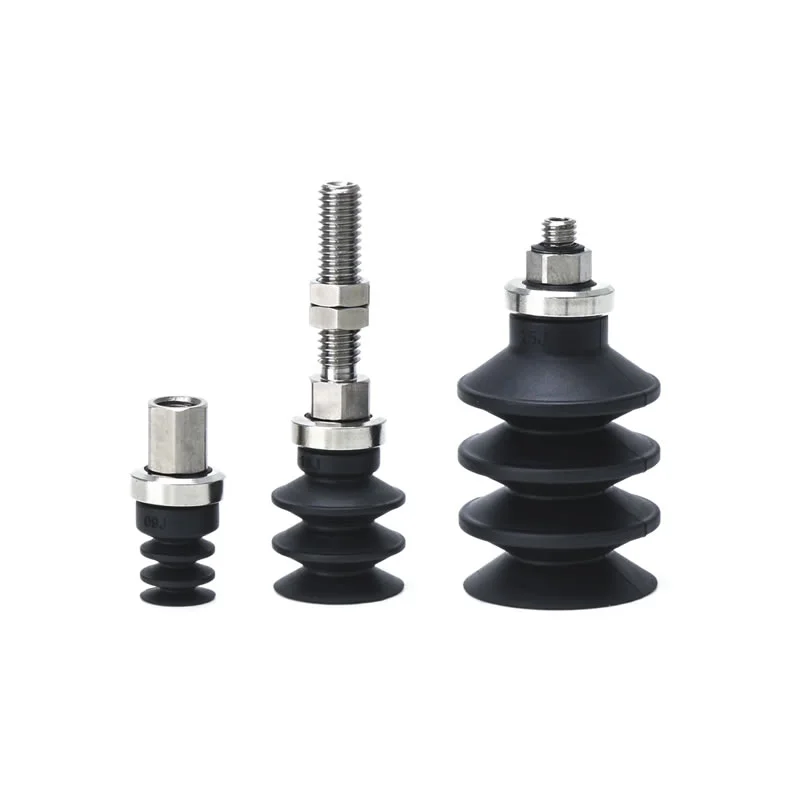

Tag caldi: Soffietto con ventose ad anello di bloccaggio ZP2-J, Cina, produttore, fornitore, fabbrica
Invia richiesta
Informazioni di contatto
-
Indirizzo
Xiaruan Village Baishi Town Yueqing City Provincia di Zhejiang in Cina
-
tel
-
E-mail
Per richieste su ventose, generatori di vuoto, accessori per componenti pneumatici o listino prezzi, lasciaci la tua email e ti contatteremo entro 24 ore.
