L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose compatte ZP2
In qualità di produttore cinese professionale, la nostra fabbrica offre ventose a vuoto compatte personalizzate ZP2 (ø6-8) con rinforzo delle nervature per un'elevata resistenza al carico e alla deformazione. Forniamo anche la serie UT sottile ZP2 (ø5-20) con un mantello sottile per la movimentazione senza pieghe di materiali fragili. Disponiamo di opzioni antistatiche e in acciaio inossidabile per l'elettronica e le linee di batterie al litio.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

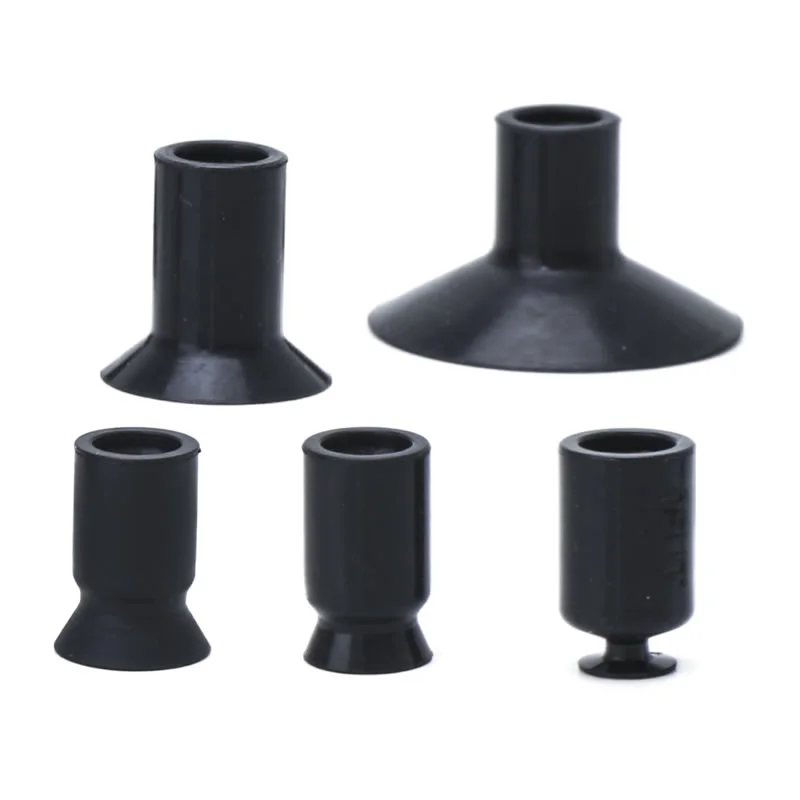

Ventose compatte ZP2
Unità di ventosa compatta serie ZP2

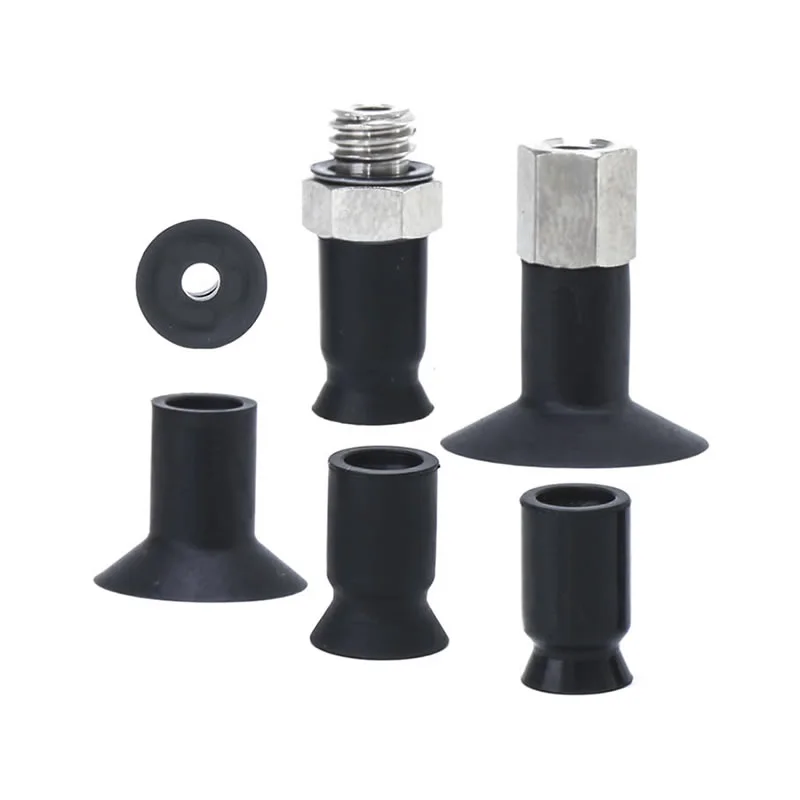

Serie ZP2-T con adattatore Ventosa compatta
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
In qualità di produttore leader cinese, la nostra fabbrica offre soluzioni personalizzate di ventose compatte ZP2 progettate specificamente per le industrie di precisione, con i seguenti vantaggi principali:
Alte prestazioni, basso costo:Sfruttando una catena di fornitura nazionale matura, controlliamo efficacemente i costi garantendo al contempo prestazioni di aspirazione eccezionali, riducendo così le spese di approvvigionamento per i nostri clienti.
Design ad alto carico della serie ZP2:Le nostre ventose compatte ZP2 (ø6–8) presentano un'esclusiva struttura rinforzata con nervature. Anche a dimensioni estremamente ridotte, offrono un'eccezionale resistenza alla deformazione e stabilità del carico, rendendoli la scelta preferita per la movimentazione di lamiere sottili e componenti plastici di precisione.
Serie UT a profilo sottile ZP2:Progettata specificatamente per pezzi flessibili (ø5–20), questa serie presenta una struttura a mantello ultrasottile. Questo design a basso profilo impedisce efficacemente che i materiali fragili, come pellicole sottili e fogli di vinile, si raggrinziscano o si deformino durante il processo di aspirazione.
Fornitura stabile:Supportati da processi di produzione maturi, utilizziamo materiali di alta qualità (come il silicone) in combinazione con una tecnologia avanzata di ritenzione del vuoto per garantire operazioni di presa sicure e stabili; inoltre, il nostro ampio inventario consente una consegna rapida per soddisfare le richieste dei clienti.
Domande frequenti
Quali sono i diversi tipi di cuscinetti ZP2?
Le ventose compatte ZP2 offrono diverse strutture di ventose per adattarsi alle reali condizioni di lavoro:
Tipo piatto: per superfici lisce e rigide con tenuta stabile
Piano con nervature: migliora la tenuta del vuoto su superfici leggermente ruvide
Tipo a soffietto: compensa le differenze di altezza e fornisce ammortizzazione
Commaelec fornisce molteplici configurazioni per garantire migliore adattamento e prestazioni nei sistemi di automazione.
Quali gamme di dimensioni sono disponibili?
Le dimensioni standard includono: φ40, φ50, φ63, φ80, φ100, φ125
Diametri più piccoli: adatti per pezzi di precisione o leggeri
Diametri maggiori: aspirazione più forte per pezzi pesanti o di grandi dimensioni
La fabbrica Commaelec mantiene scorte stabili e supporta dimensioni personalizzate per esigenze basate sul progetto.
Come si confrontano le tazze ZP2 con ZP3 o ZP?
Serie ZP2: design bilanciato con maggiore rigidità e adattabilità del giunto sferico, adatto per uso generale e pesante
Serie ZP3: tipicamente ottimizzata per una manovrabilità più leggera, più veloce e configurazioni più compatte
Serie ZP (standard): applicazioni base con struttura più semplice
Rispetto ad altre, le ventose compatte ZP2 offrono una migliore stabilità su superfici irregolari pur mantenendo la flessibilità nell'installazione e nella selezione dei materiali.
Sono adatti per parti delicate?
Sì, con la giusta configurazione:
Utilizzare materiali morbidi come il silicone per un contatto delicato
Scegli i tipi a soffietto o ammortizzati per ridurre la forza d'impatto
I supporti tampone opzionali aiutano a proteggere le superfici fragili come il vetro o le parti rivestite
Come ordinare
- Vengono aggiunti 8 tipi da ø6 a ø20.
- C: Per pezzi che si deformano facilmente. I pezzi possono essere rimossi facilmente grazie alle nervature.
- UT: Per l'aspirazione di pezzi morbidi come fogli sottili o vinile. Si riducono le pieghe o le deformazioni durante l'assorbimento.
- Applicabile per l'adattatore della serie ZP.
|
③ Tipo di tampone
② Diametro pastiglia (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Tipo piatto con nervature | — | — | ● | ● | ● | — | — | — | — |
| UT | Tipo piatto sottile | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| Dimensioni di montaggio dell'adattatore | |
| Se il cliente realizzerà un adattatore, progettare l'adattatore con le dimensioni mostrate a destra. |
|
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
HT
Piatto sottile con tipo a coste
| Modello | øA | øB | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Modello di riferimento: ZP2-B06CGN
HT
Piatto sottile con tipo a coste
| Modello | øA | øB | øC | Y | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Modello di riferimento: ZP2-05UTN
Specifiche
| Anello di bloccaggio/Tipo di pastiglia | Diametro/dimensioni del tampone | Applicazione | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Senza anello di bloccaggio | Tipo piatto (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Per pezzi con superfici piane e non deformate |
| Tipo ovale (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Per pezzi con limitazioni sulla superficie di assorbimento | |
| Tipo piatto sottile (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Per pezzi morbidi come fogli sottili o vinile. È possibile ridurre le pieghe o le deformazioni durante l'assorbimento. | |
| Tipo piatto sottile con costole (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Per pezzi morbidi come fogli sottili o vinile. I pezzi possono essere rimossi facilmente grazie alle nervature | |
| Tipo a soffietto (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Da utilizzare dove non c'è spazio per un buffer o per pezzi con superfici inclinate | |
| Con anello di bloccaggio | Tipo piatto (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Per pezzi con superfici piane e non deformate |
| Tipo piatto con costole (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Per pezzi che si deformano facilmente. I pezzi possono essere rimossi facilmente grazie alle nervature | |
| Tipo a soffietto (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Da utilizzare dove non c'è spazio per un buffer o per pezzi con superfici inclinate | |
| Tipo profondo (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Per pezzi con superfici curve o per pezzi sferici | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
