L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose a vuoto di tipo corto ZP2-EU
In qualità di produttore leader in Cina, la nostra fabbrica offre ventose a vuoto di tipo corto personalizzate ZP2-EU (diametri ø2–15 mm). Caratterizzata da un profilo piatto ultrasottile, questa serie è progettata specificamente per l'uso in spazi ristretti. Utilizzando materiale siliconico antistatico di alta qualità, Commaelec offre una soluzione professionale che garantisce prestazioni di aspirazione stabili e senza pieghe. Disponiamo di uno stock pronto di specifiche di filettatura A5/H5 e raccordi in acciaio inossidabile, rendendo questa serie la scelta ideale per applicazioni nella produzione di componenti elettronici e nelle linee di produzione di batterie agli ioni di litio.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

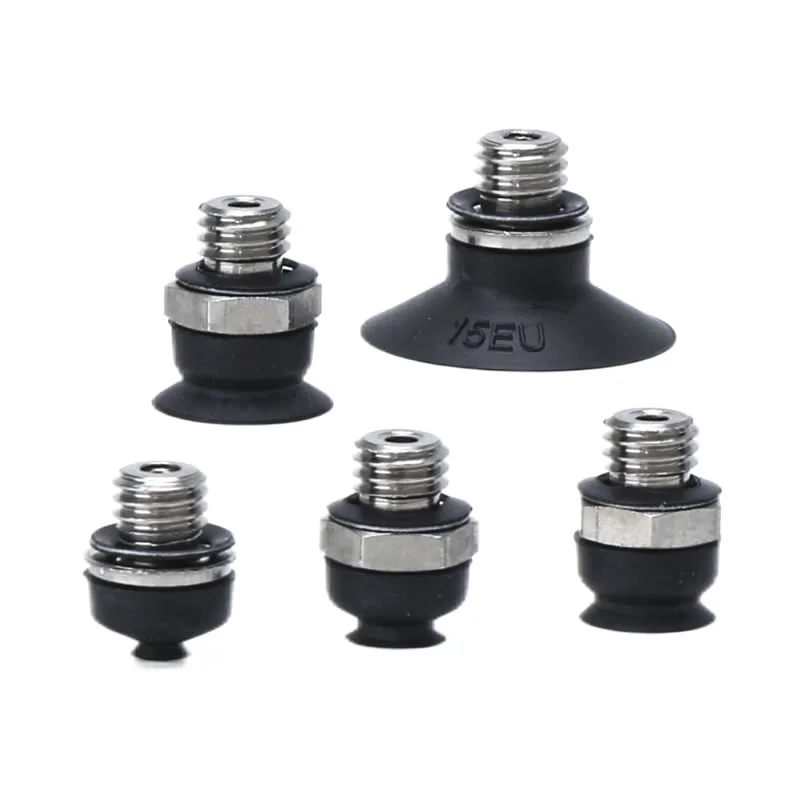

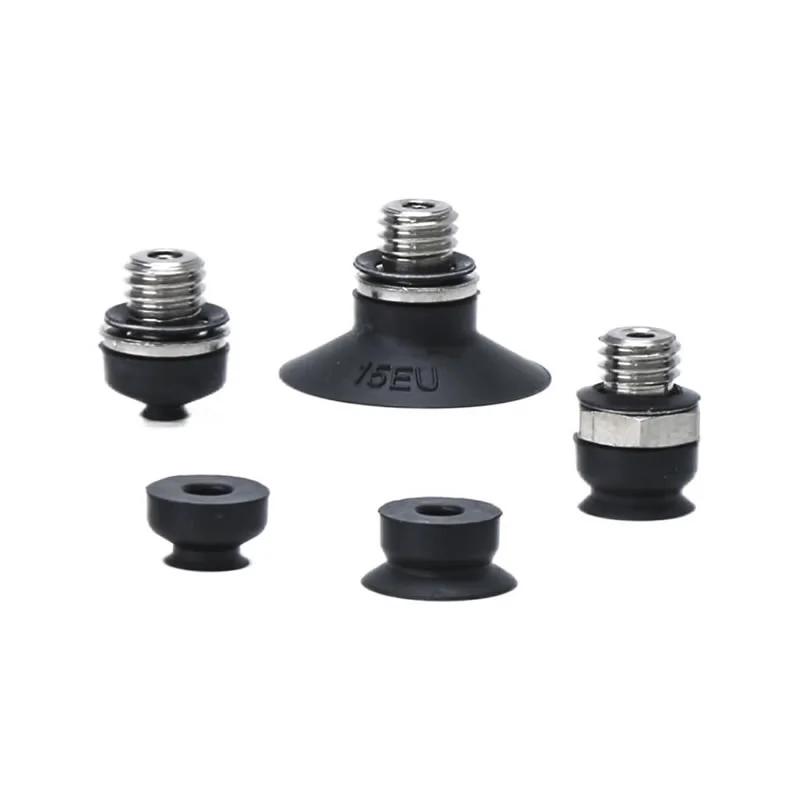

Ventose a vuoto di tipo corto ZP2-EU

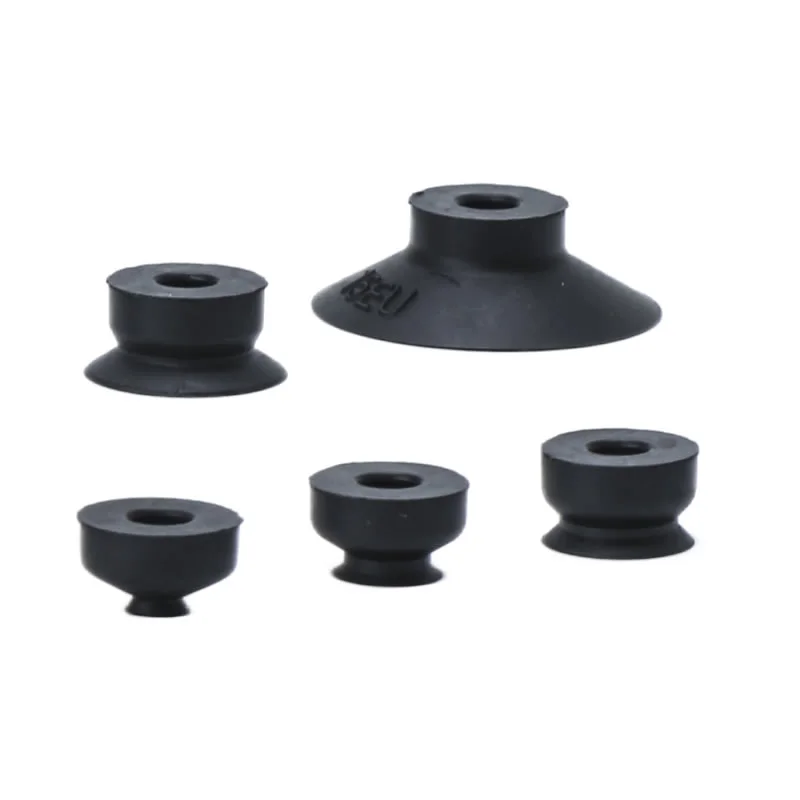

Unità ventosa di tipo corto serie ZP2
Serie ZP2-T con adattatore Ventosa di tipo corto
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose a vuoto di tipo corto ZP2-EU sono prodotte da Zhejiang Comma Electric Co., Ltd.; siamo uno dei principali produttori e fornitori in Cina. La ventosa piatta a basso profilo ZP2 EU ha le caratteristiche di volume ridotto e adsorbimento stabile.
Caratteristiche del prodotto:Questa ventosa compatta presenta un profilo basso per un design salvaspazio, ideale per spazi ristretti. La sua superficie piatta garantisce un'aderenza perfetta alle superfici del pezzo in lavorazione, offrendo un'adesione stabile e prevenendo efficacemente la deformazione durante il funzionamento, rendendolo perfetto per una movimentazione di precisione. Alcuni modelli selezionati includono funzionalità antistatiche, in grado di soddisfare i requisiti operativi di ambienti sensibili come l'industria elettronica.
Specifiche:Le ventose a vuoto di tipo corto ZP2-EU sono disponibili in vari diametri, inclusi φ2, φ4, φ6, φ8 e φ15.
Materiali della ventosa:I materiali comunemente utilizzati includono gomma nitrilica (NNBR), silicone importato e gomma siliconica antistatica, con ciascun materiale adattato agli ambienti di lavoro specifici e ai requisiti delle parti.
Opzioni di connessione:Disponibili in vari tipi tra cui filettature esterne (A5) e filettature esterne (H5).
Domande frequenti
Quali sono le taglie disponibili?
Le ventose a vuoto di tipo corto ZP2-EU sono generalmente disponibili in diametri standard come φ40, φ50, φ63, φ80, φ100 e φ125.
Dimensioni più piccole: adatte per apparecchiature compatte e parti leggere
Dimensioni più grandi: forniscono un'aspirazione più forte per pezzi più grandi
La fabbrica Comma mantiene scorte stabili e supporta anche dimensioni personalizzate in base ai requisiti del progetto.
Cos'è il "tipo corto"?
Il "tipo corto" si riferisce ad una struttura compatta e di basso profilo:
Altezza complessiva ridotta per installazioni con spazio limitato
Risposta più rapida nei sistemi pick-and-place ad alta velocità
Migliore stabilità se montato in configurazioni robotizzate o automatizzate
Questo design è particolarmente utile laddove lo spazio di installazione è limitato ma le prestazioni non possono essere compromesse.
Qual è la differenza tra EU e gli altri tipi ZP2?
ZP2-EU (tipo corto): più compatto, ottimizzato per apparecchiature di tipo europeo e layout salvaspazio
ZP2 standard: più generico, con configurazioni strutturali più ampie
Il tipo UE spesso si concentra sulla compattezza, sulle interfacce standardizzate e sulla rapida integrazione
Comma garantisce compatibilità e qualità costante tra diverse configurazioni per soddisfare le diverse esigenze del mercato.
Come sono montati?
Le ventose a vuoto di tipo corto ZP2-EU supportano opzioni di montaggio flessibili:
Collegamenti con filettatura interna o esterna
Compatibile con adattatori e staffe tampone
Opzioni di porta del vuoto verticale o laterale
Perché scegliere la virgola?
Forte capacità di ricerca e sviluppo:Il team di professionisti supporta soluzioni personalizzate per le diverse esigenze di automazione
Fornitura unica:L'ampia gamma di prodotti semplifica l'approvvigionamento e l'integrazione del sistema
Personalizzazione flessibile:Le dimensioni, i materiali e la struttura delle ventose a vuoto di tipo corto ZP2-EU possono essere personalizzati in base alle vostre esigenze specifiche.
Risposta rapida:Supporto tecnico rapido e consegna da parte di un fornitore affidabile

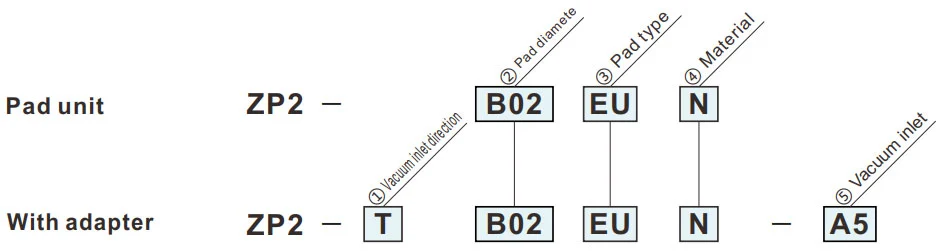

Come ordinare
- Salvaspazio in direzione dell'altezza.
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ③Tipo di cuscinetto | |
| Unione Europea | Tipo piatto |
| ②Diametro cuscinetto (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Aspirazione del vuoto | |
| A5 | M5x0,8 (D.E. esagonale) |
| H5 | M5x0,8 (Testa con cava esagonale) |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
Unione Europea
Tipo piatto
| Modello | øA | øB | øC | D | Y | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
||||||
| ZP2 | B02 | Unione Europea |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Modello di riferimento: ZP2-B02EUS
Dimensioni di montaggio dell'adattatore
ZP2-T
Verticale
A5
| Modello | øA | øB | øC | D | E | Y | Adattatore | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
||||||||
| ZP2 | T | B02 | Unione Europea |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Modello di riferimento: ZP2-TB06EUGS-A5
ZP2-T
Verticale
H5
| Modello | øA | øB | øC | D | E | Y | Adattatore | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
||||||||
| ZP2 | T | B02 | Unione Europea |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Modello di riferimento: ZP2-TB06EUGS-H5
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
