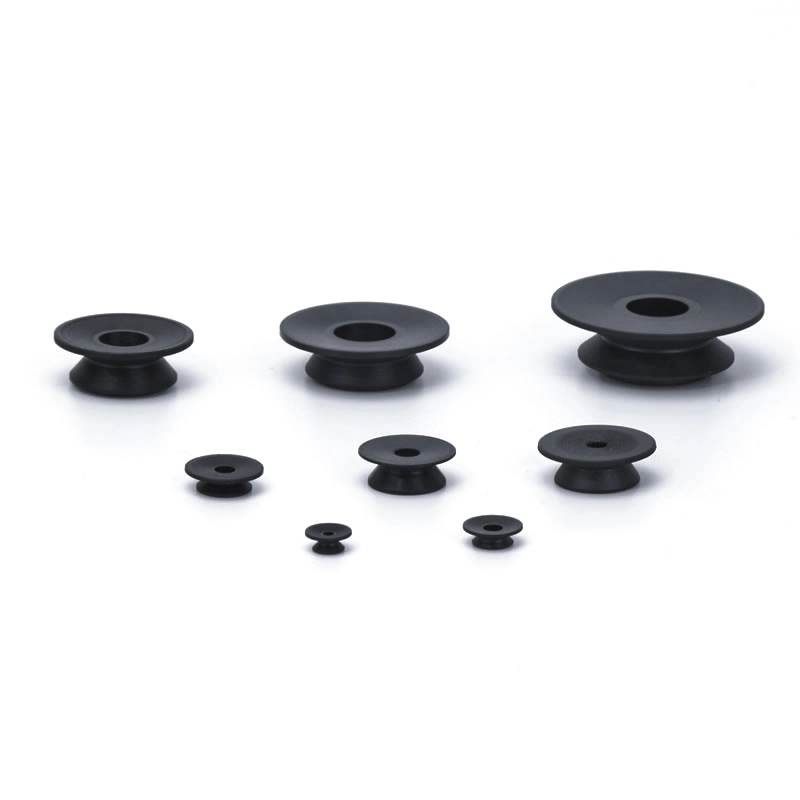

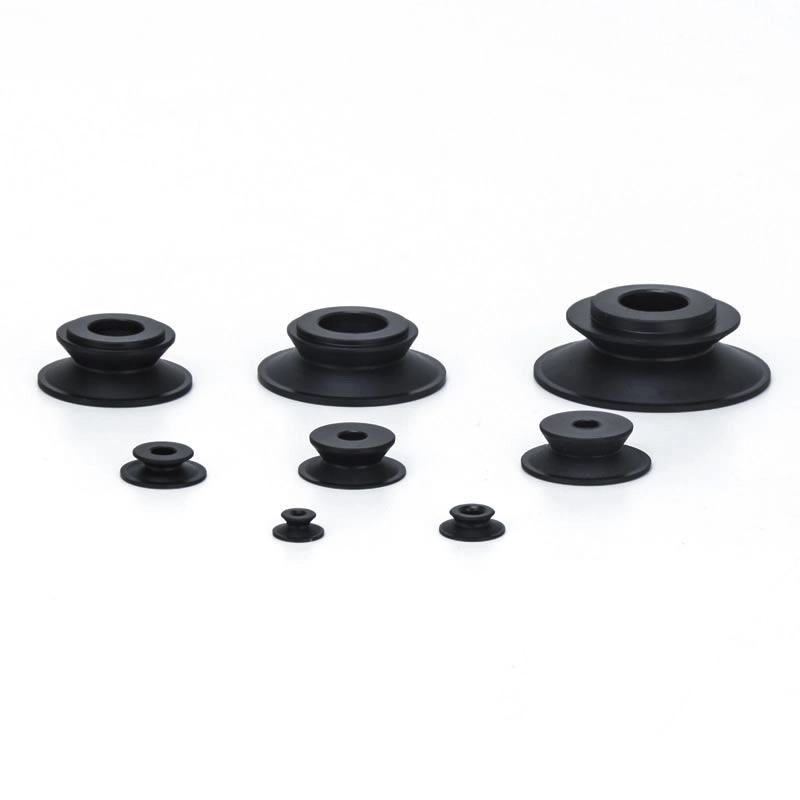

Ventose a vuoto Mark-free ZP2
In qualità di produttore leader in Cina, la nostra fabbrica offre ventose ZP2 personalizzate senza segni con attacchi PEEK. La soluzione Commaelec diretta dal fornitore (Ø6-32mm) previene i graffi su pannelli solari, wafer e OLED. Dotato di aste tampone a basso contenuto di polvere, è ideale per il settore medico ed elettronico.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose a vuoto Mark-free ZP2
Unità cuscinetto per carichi pesanti serie ZP2
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
In qualità di produttore e fornitore professionale di ventose ZP2 senza marchio in Cina, forniamo ai clienti servizi completi di gestione dei progetti.

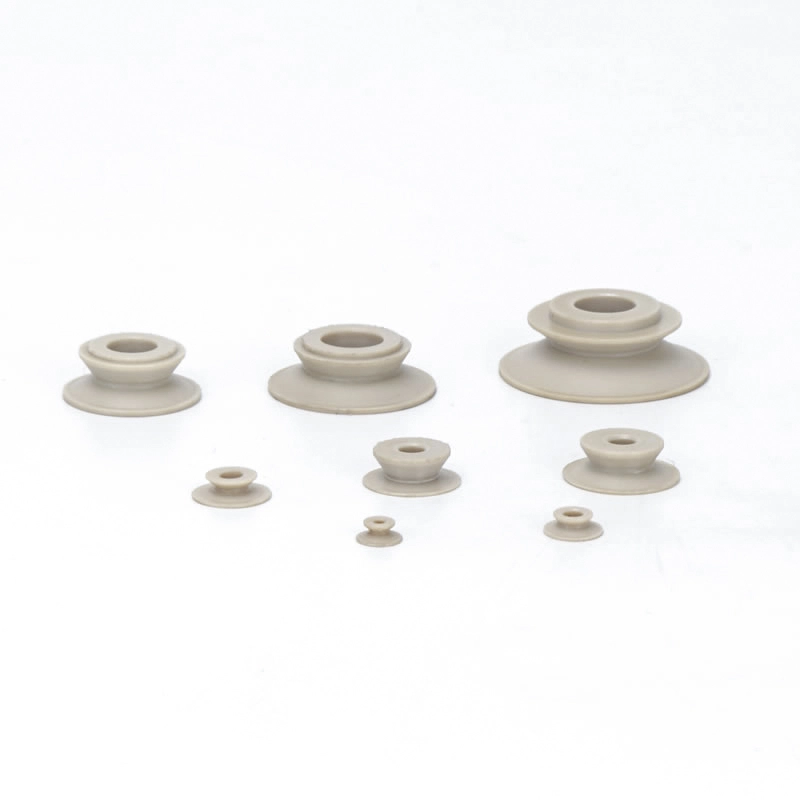

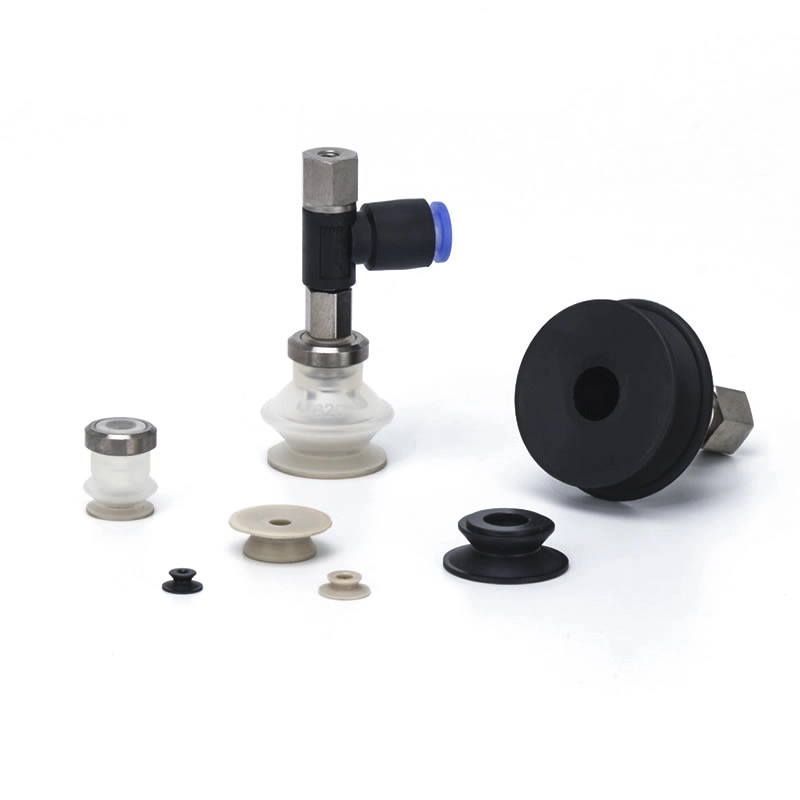

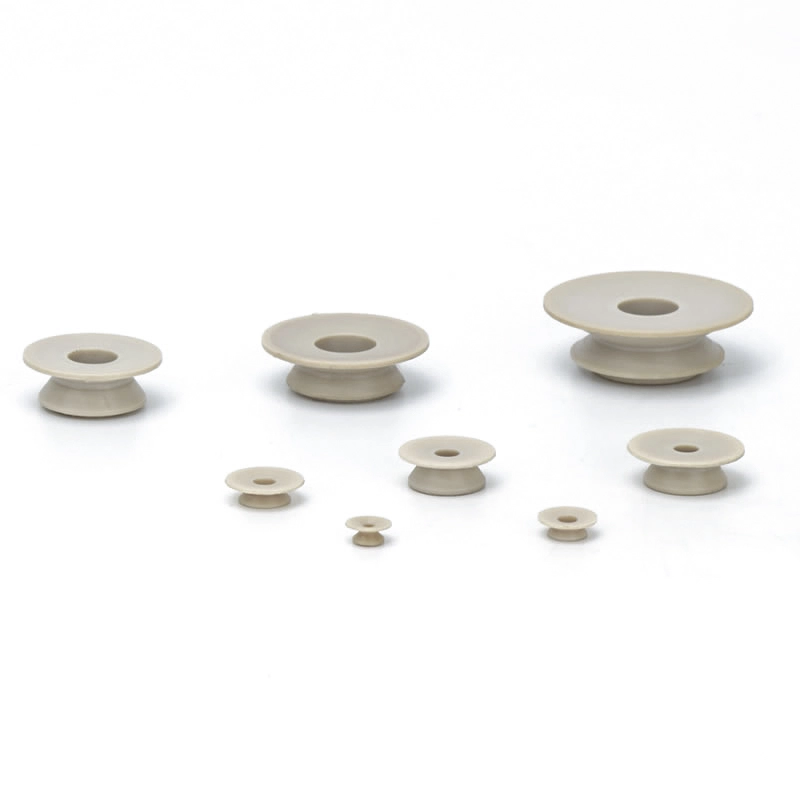

La ventosa a soffietto serie ZP con attacco PEEK è progettata per: 1) Installazione di centrali fotovoltaiche (utilizzando ventose per trasportare pannelli solari ed evitare graffi sulla superficie del vetro); 2) Manipolazione di wafer semiconduttori (silicio), assemblaggio di lenti ottiche (vetro/resina), trasferimento di display elettronici (pannello OLED/LCD) e movimentazione di componenti di dispositivi medici di precisione (ad esempio accessori di strumenti chirurgici).
Le ventose Mark-free ZP2, con diametri che vanno da 6 mm a 32 mm, sono compatte e appositamente progettate per l'industria elettronica. L'asta tampone telescopica integrata genera una polvere minima, rendendola particolarmente adatta per l'industria elettronica di precisione, medica e farmaceutica. Fabbrica propria con un gran numero di prodotti in stock, gomma di alta qualità, silicone e materiali speciali come quelli antistatici.
Caratteristiche principali della serie ZP2 Mark-free
Marcatura ridotta
Le ventose Mark-free ZP2 utilizzano materiali specializzati che non lasciano segni e un design a labbro liscio per ridurre al minimo i residui e le rientranze superficiali
Adatto per pezzi delicati come vetro, metallo rivestito e componenti elettronici
Aspirazione stabile proteggendo al tempo stesso l'aspetto del prodotto e riducendo il tasso di difetti nella produzione
Tipi di materiali
Silicone (grado antitraccia):pulito, resistente alle alte temperature, ideale per le industrie di precisione
Poliuretano (PU):resistente all'usura con basso residuo per uso ripetuto
Altri composti antitraccia personalizzati disponibili da Commaelec in base alle esigenze applicative
Commaelec garantisce una qualità costante dei materiali attraverso l'approvvigionamento controllato e la produzione interna
Profili dei cuscinetti
Tipologia piatta:per superfici lisce e piane con la massima area di contatto
Piatto con nervature:migliora la tenuta riducendo al tempo stesso il rischio di marcatura
Tipo di soffietto:si adatta a superfici leggermente irregolari e fornisce ammortizzazione
Molteplici opzioni di profilo consentono un adattamento flessibile alle condizioni di lavoro reali
Domande frequenti
Come funziona la tecnologia Mark-Free?
Le ventose a vuoto Mark-free ZP2 utilizzano elastomeri antitraccia appositamente formulati e una geometria del labbro ottimizzata.
La superficie di contatto liscia riduce l'attrito e i punti di pressione
Anche la distribuzione del vuoto evita segni di stress localizzati
I materiali puliti prevengono residui di olio o trasferimento di colore
Ciò garantisce una forte aspirazione proteggendo al contempo le superfici sensibili.
Quali sono i diversi tipi di cuscinetti ZP2 Mark-free?
Tipo piatto: ideale per superfici lisce e rigide con la massima area di contatto
Piatto con nervature: migliora la tenuta riducendo al minimo i segni
Tipo a soffietto: si adatta a lievi dislivelli e superfici irregolari
Commaelec offre molteplici strutture per soddisfare le reali condizioni di produzione.
Quali sono le opzioni di dimensione per i cuscinetti ZP2?
I diametri standard includono: φ40, φ50, φ63, φ80, φ100, φ125
Piccole dimensioni: particolari di precisione e carichi leggeri
Grandi formati: migliore presa per pannelli più grandi
Commaelec supporta scorte sfuse e dimensioni personalizzate per applicazioni specifiche.
Come si previene l'usura prematura?
Seleziona il materiale giusto in base alla temperatura e all'ambiente
Evitare un'eccessiva pressione del vuoto o un disallineamento
Utilizzare supporti ammortizzanti per ridurre l'impatto durante il contatto
Ispezione regolare e sostituzione tempestiva delle labbra usurate
I materiali di alta qualità di Commaelec (ad esempio PU, silicone) aiutano a prolungare la durata di servizio in caso di utilizzo a cicli elevati.
Quali sono i materiali disponibili?
Le ventose Mark-free ZP2 sono disponibili in:
Silicone antitraccia: pulito, resistente al calore, ideale per l'elettronica
Poliuretano (PU): durevole e resistente all'usura
Mescole personalizzate: materiali antistatici o specifici per l'applicazione
Commaelec garantisce una fornitura stabile di materiale e prestazioni costanti attraverso una produzione controllata.
Come ordinare
- Sul pezzo non rimangono segni di assorbimento (componenti di gomma).
Evita il contatto diretto tra il pezzo e la gomma installando un attacco in PEEK sul cuscinetto del soffietto per impedire il trasferimento dei componenti della gomma. - Ideale per la ventosa a soffietto della serie ZP (da ø6 a ø32)
| ②Diametro cuscinetto (mm) | |
| Simbolo | Tampone applicabile |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |
| ③Materiale per l'allegato | |
| P | SBIRCIARE |
| GP | PEEK conduttivo |
- Quando si ordina con un pad, inserire "*" sotto il numero di parte del pad, come mostrato di seguito. Si noti che il pad non viene consegnato con l'accessorio montato.
- Quando l'attacco è realizzato in PEEK conduttivo, utilizzare materiale conduttivo per il cuscinetto.
- Pulire il prodotto prima di utilizzare l'accessorio.
- Questo prodotto non viene pulito dopo la lavorazione. Se il prodotto viene utilizzato nelle condizioni in cui viene spedito, sui pezzi da lavorare potrebbe rimanere del materiale residuo. Pulire prima dell'uso.
- Se il contatto con materiali duri costituisce un problema, non utilizzare questo prodotto.
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
