L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose per vuoto ad alta rigidità ZP2
In qualità di principale produttore cinese, la nostra fabbrica offre ventose a vuoto personalizzate ad alta rigidità ZP2 (Ø150-250 mm) per attività pesanti. Caratterizzato da un design oscillante per superfici inclinate e opzioni NBR/silicone/antistatiche, questo strumento diretto dal fornitore garantisce un assorbimento stabile e una mitigazione dell'impatto.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

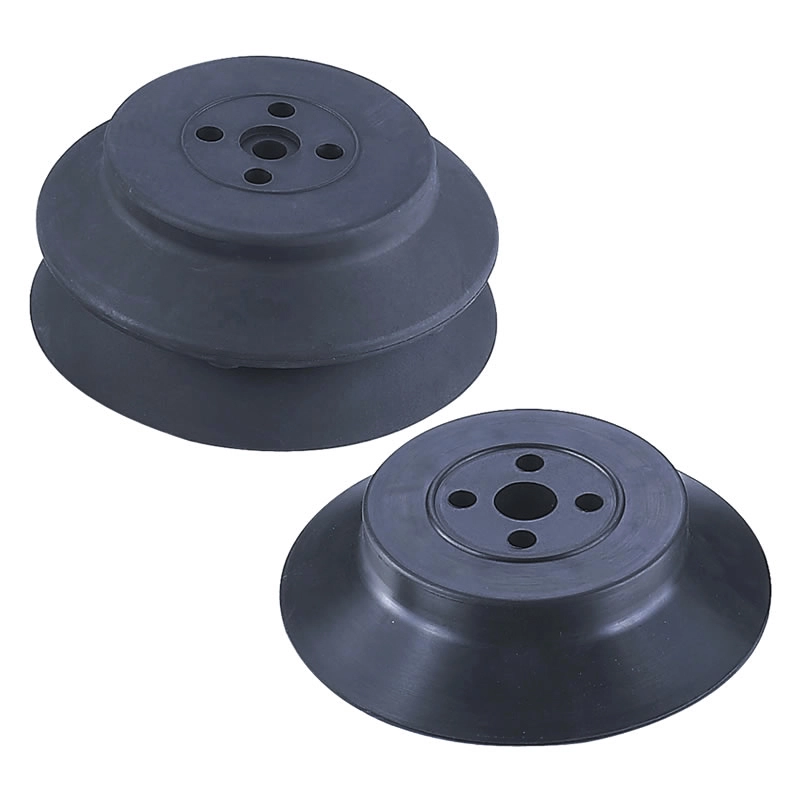

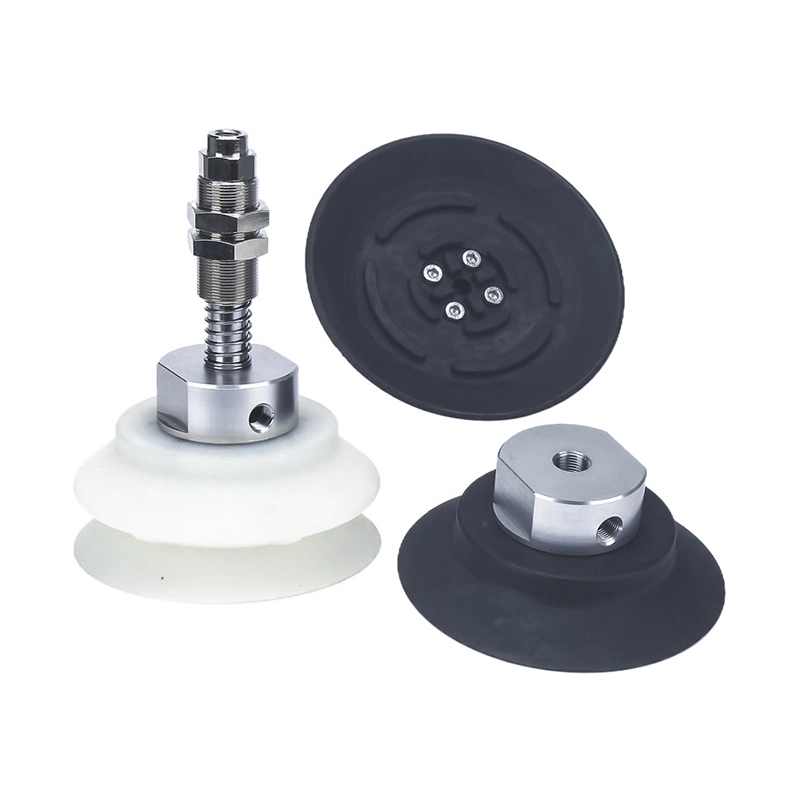

Ventose per vuoto ad alta rigidità ZP2
Unità cuscinetto per carichi pesanti serie ZP2

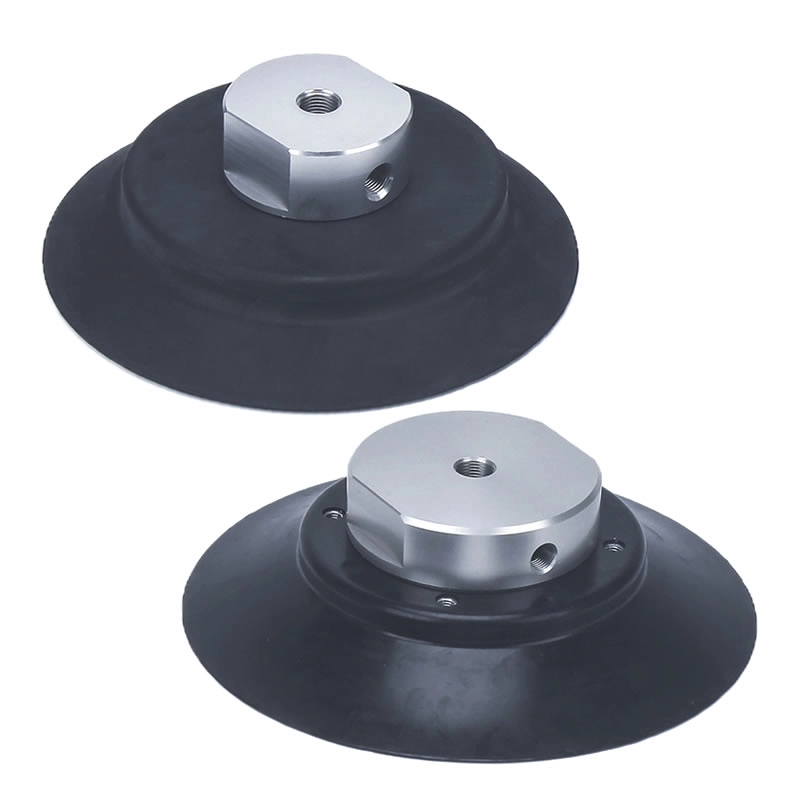

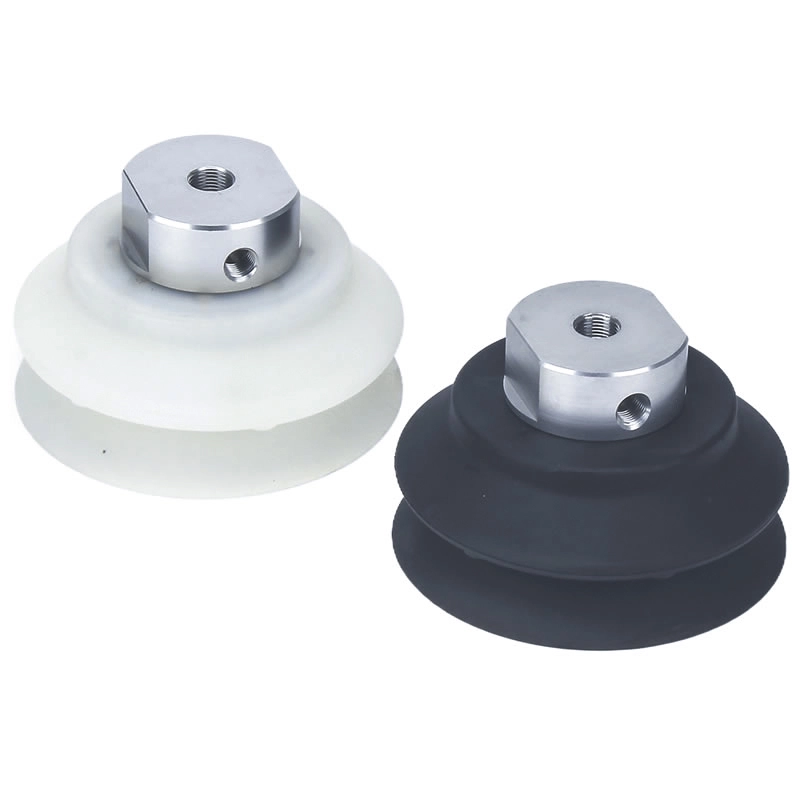

Ventose per carichi pesanti serie ZP2-T con adattatore

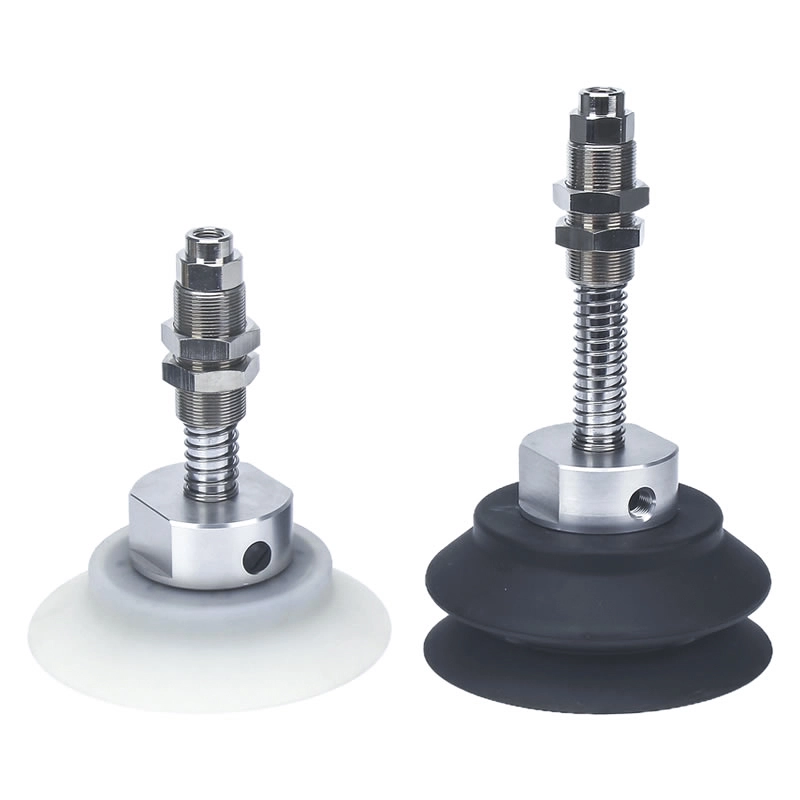

Serie ZP2-T per impieghi gravosi con ventose tampone
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Acquista ventose a vuoto personalizzate ad alta rigidità ZP2 da Zhejiang Comma Electric Co., Ltd., che è uno dei produttori e fornitori in Cina. La ventosa per carichi pesanti ZPT è uno strumento specializzato per la movimentazione di pezzi pesanti. Disponibile in diversi diametri (φ150, φ200, φ250), è caratterizzato da vari materiali tra cui NBR, gomma siliconica, gomma poliuretanica, gomma fluorurata ed EPR. Ogni materiale offre proprietà distinte come durezza, intervallo di temperature operative e resistenza chimica, consentendo una selezione personalizzata in base agli ambienti di lavoro specifici e ai requisiti del pezzo. Disponibile sia nella versione ammortizzata che non ammortizzata, il design ammortizzato mitiga efficacemente le forze d'impatto durante il contatto con il pezzo, rendendolo ideale per superfici fragili. L'uscita del vuoto è orientata verticalmente, con opzioni di montaggio disponibili tramite filettature esterne o interne.
Domande frequenti
Quali taglie sono disponibili?
Le ventose per vuoto ad alta rigidità Commaelec ZP2 sono disponibili nei diametri standard: φ40, φ50, φ63, φ80, φ100 e φ125.
Dimensioni più piccole: adatte per pezzi più leggeri o di precisione
Dimensioni più grandi: forniscono un'aspirazione più forte per la movimentazione pesante
La fabbrica Commaelec mantiene scorte regolari e supporta anche dimensioni personalizzate per progetti specifici.
Quando dovrebbero essere sostituiti?
La sostituzione è consigliata quando:
Il labbro mostra segni di usura, crepe o deformazioni
La forza di aspirazione diventa instabile o diminuisce
Durante il funzionamento si verificano frequenti perdite d'aria
Nell'automazione ad alto ciclo, l'ispezione regolare è importante. Commaelec utilizza materiali di alta qualità (NBR, silicone, PU, ecc.) per prolungare la durata, ma la sostituzione tempestiva garantisce sicurezza ed efficienza.
Funzionano con i buffer?
SÌ. Le ventose a vuoto ad alta rigidità ZP2 possono essere dotate di supporti ammortizzanti (ammortizzati).
Riduce l'impatto durante il contatto con il pezzo
Protegge le superfici fragili come vetro o materiali rivestiti
Migliora la precisione di posizionamento nei sistemi automatizzati
Commaelec fornisce staffe buffer e adattatori compatibili per un'integrazione flessibile.
Quali sono le applicazioni tipiche?
Queste ventose sono ampiamente utilizzate in:
Bracci robotici e linee di produzione automatizzate
Movimentazione di lamiere, pannelli di vetro e componenti pesanti
Superfici irregolari o leggermente inclinate dove è richiesta una presa stabile
Industria delle batterie al litio e dell'elettronica (con accessori in acciaio inossidabile)

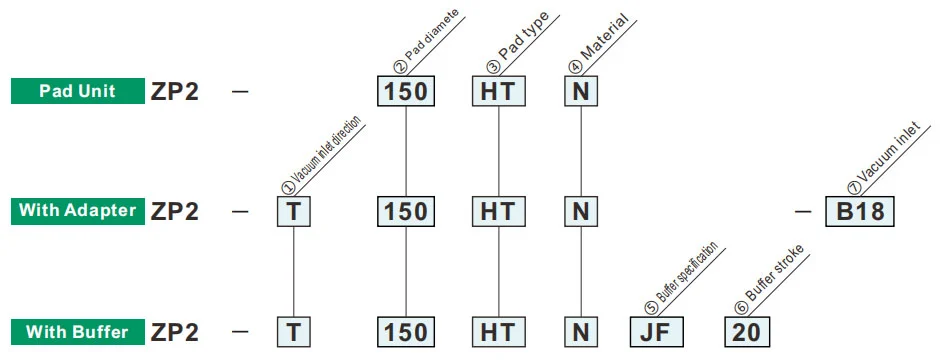

Come ordinare
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Diametro pastiglia ③Tipo di cuscinetto(mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Piatto sottile con nervatura | ● | ● | ● | |
| HB | Tipo a soffietto | ● | - | - | |
| ⑦Aspirazione del vuoto | B16 | M16×1,5 | ● | ● | - |
| B18 | M18×1,5 | ● | ● | ● | |
| ⑤Specifica del buffer | |
| JF | Rotante (acciaio, con boccola) |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| ⑥Corsa del buffer | |
| 20 | 20 mm |
| 50 | 50 mm |
| Colpo dell'amplificatore (millimetro) | Forza reattiva della molla[N] | |
| A 0 colpi | A tutta corsa | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

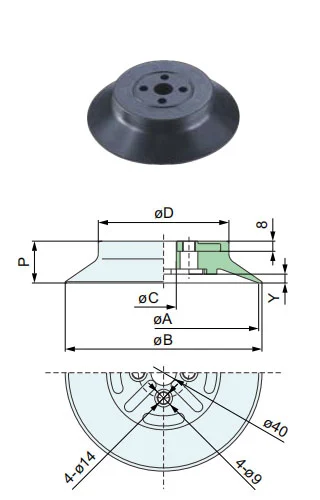

Dimensioni (mm)
HT
Piatto sottile con tipo a coste
150.200
| øA | øB | øC | øD | P | Y | ||||
| Modello | ②Diametro cuscinetto. | ③Tipo di cuscinetto | ④Materiale del cuscinetto | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Modello di riferimento: ZP2-150HTN

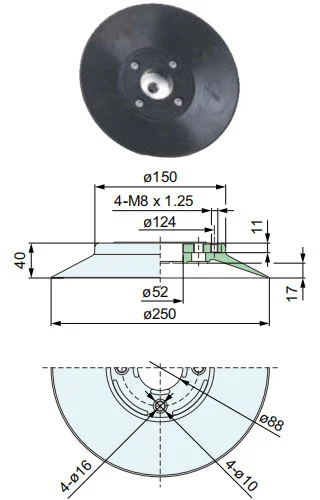

HT
Piatto sottile con tipo a coste
250
| Modello | ②Diametro cuscinetto. | ③Tipo di cuscinetto | ④Materiale del cuscinetto |
| ZP2 | 250 | HT | NS |
Modello di riferimento: ZP2-250HTS
HT
Piatto sottile con tipo a coste
150.200
| Modello | ②Diametro cuscinetto. | ③Tipo di cuscinetto | ④Materiale del cuscinetto |
| ZP2 | 150 | HB | NS |
Modello di riferimento: ZP2-150HBS
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
