L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose per vuoto a cubo ZP2
Commaelec è una fabbrica leader che offre ventose per vuoto cubico ZP2 di alta qualità. Installazione flessibile, varie dimensioni, la ventosa può essere fornita con un adattatore o una staffa tampone, la direzione dell'ingresso del vuoto è flessibile, comprese le direzioni verticale e laterale. Sono disponibili anche accessori interamente in acciaio inossidabile adatti al settore delle batterie al litio.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose per vuoto a cubo ZP2
Unità di ventosa cubica serie ZP2
Serie ZP2-T con ventosa a cubo adattatore
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose Cube ZP2 sono ventose ultracompatte di forma quadrata progettate per pezzi micro e quadrati/rettangolari. Caratterizzati da dimensioni ultracompatte e presa di precisione, sono ideali per la movimentazione di componenti delicati in linee di produzione automatizzate di precisione. Essendo il componente principale della microelettronica e dell'hardware di precisione, queste ventose sono estremamente leggere, riducendo efficacemente il carico sugli effettori finali robotici. Sono particolarmente adatti per la movimentazione ad alta velocità e ad alta frequenza di piccoli pezzi.
Scenari applicativi tipici:
1.Produzione elettronica, compreso l'assemblaggio di chip, microresistori/condensatori e gestione di componenti microsaldati PCB.
2.Hardware di precisione:caricamento e movimentazione automatizzati di componenti ultracompatti tra cui microviti, piastre elastiche quadrate in metallo e cuscinetti miniaturizzati.
3.Dispositivi ottici:Afferrare e posizionare senza polvere microlenti e vetrini ottici quadrati, il materiale siliconico può evitare di lasciare impronte.
Aspetti chiave delle ventose Cube Vacuum ZP2
Varietà di cuscinetti
Tipologia piatta:Ideale per superfici lisce e rigide con aspirazione stabile
Piatto con nervature:Fornisce una sigillatura extra su superfici leggermente ruvide
Tipo di soffietto:Si adatta alle superfici irregolari e riduce l'impatto durante il contatto
Diversi tipi di pad consentono una selezione flessibile per le diverse esigenze di automazione industriale
Materiali
NBR:Conveniente, resistente all'usura per la movimentazione generale
Silicone:Resistente alle alte temperature e delicato sulle superfici delicate
Poliuretano (PU):Durevole per operazioni ad alto ciclo
FKM/EPR:Resistente agli agenti chimici per ambienti specializzati
Opzioni di materiali personalizzati disponibili da Commaelec per soddisfare i requisiti specifici del pezzo
Domande frequenti
Qual è la differenza tra ZP e ZP2?
Serie ZP: Ventose standard per applicazioni generali con struttura più semplice
Serie ZP2: il design ad alta rigidità con giunto sferico consente una migliore adattabilità a superfici irregolari o inclinate
ZP2 offre maggiore stabilità, maggiore movimentazione di carichi pesanti e più opzioni di materiali rispetto a ZP
Quali sono i tipi più comuni di pad ZP2?
Tipo piatto, piatto con nervature e tipo a soffietto
Ciascun tipo è ottimizzato per le condizioni della superficie, le dimensioni del pezzo e i requisiti di movimentazione
Commaelec offre molteplici dimensioni e configurazioni per garantire un'applicazione precisa
Le tazze ZP2 sono dotate di adattatori?

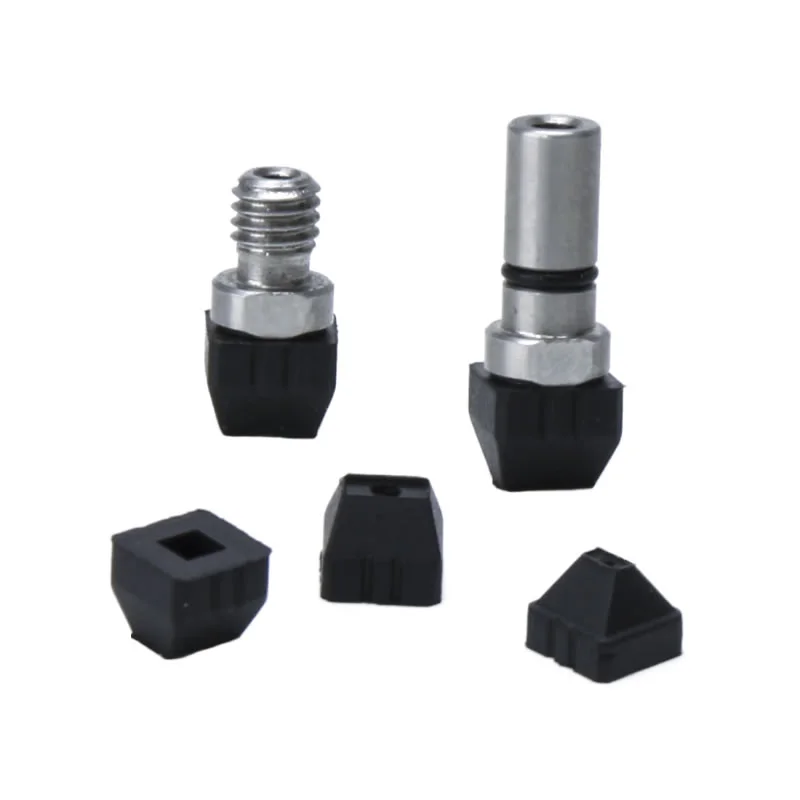

Sì, le ventose Cube Vacuum ZP2 possono essere utilizzate con adattatori o staffe tampone
Supporta connessioni di aspirazione del vuoto sia verticali che laterali
Facilita l'integrazione flessibile in sistemi automatizzati e bracci robotici

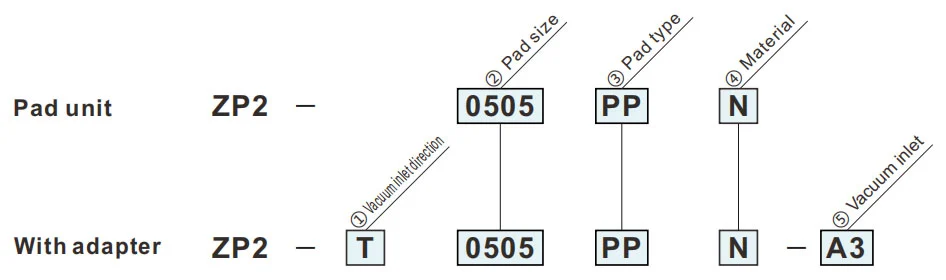

Come ordinare

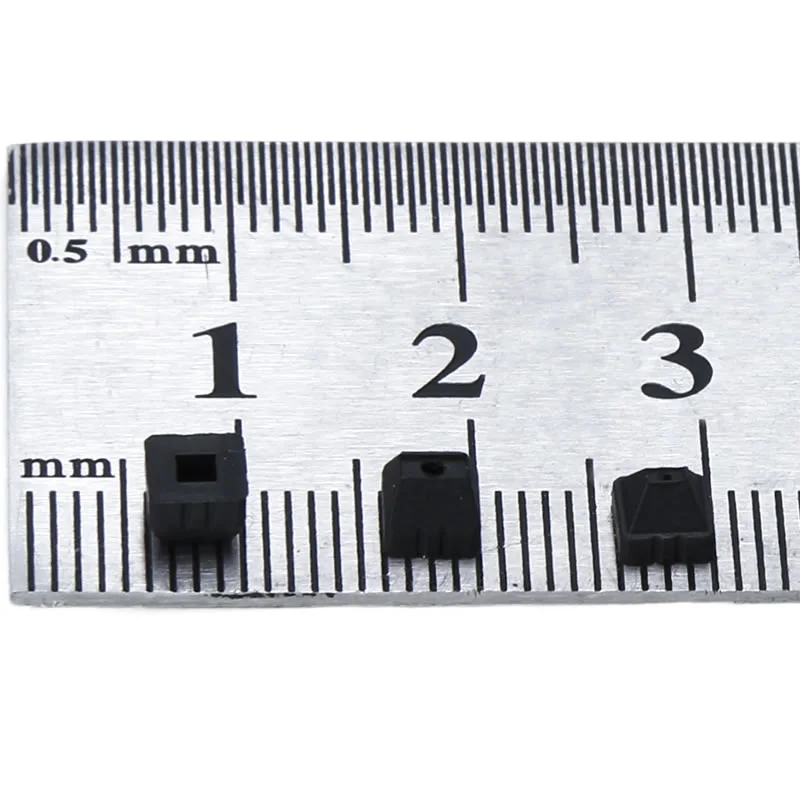

- Ventose super piccole a forma quadrata.
- 5 tipi da 0,5 x 0,5 a 2 x 2,8
- Per pezzi di piccole dimensioni come i chip di semiconduttori.
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ②Dimensione del cuscinetto | |
| 0505 | 0,5 x 0,5 mm |
| 0513 | 0,5 x 1,3 mm |
| 0816 | 0,8 x 1,6 mm |
| 1328 | 1,3 x 2,8 mm |
| 2028 | 2,0 x 2,8 mm |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Aspirazione del vuoto | |
| 03 | ø3dritto |
| A3 | M3x0,5 (maschio) |
| ③Tipo di cuscinetto | |
| PP | Tipo cubo |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
PP
Tipo cubo
Dimensioni di montaggio dell'adattatore
| Modello | A | B | C | D | øE | |||
|
② Pad Misurare |
③ Pad tipo |
④ Pad Materiale |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Modello di riferimento: ZP2-0505PPN

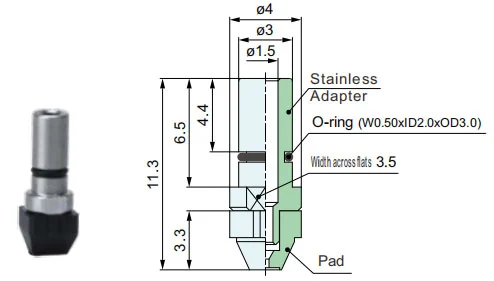

ZP2-T
Verticale
03
| Modello | Adattatore | |||||
|
① Vuoto ingresso direzione |
② Pad Misurare |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Verticale
A3
| Modello | Adattatore | |||||
|
① Vuoto ingresso direzione |
② Pad Misurare |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
