Ventose compatte ZP3

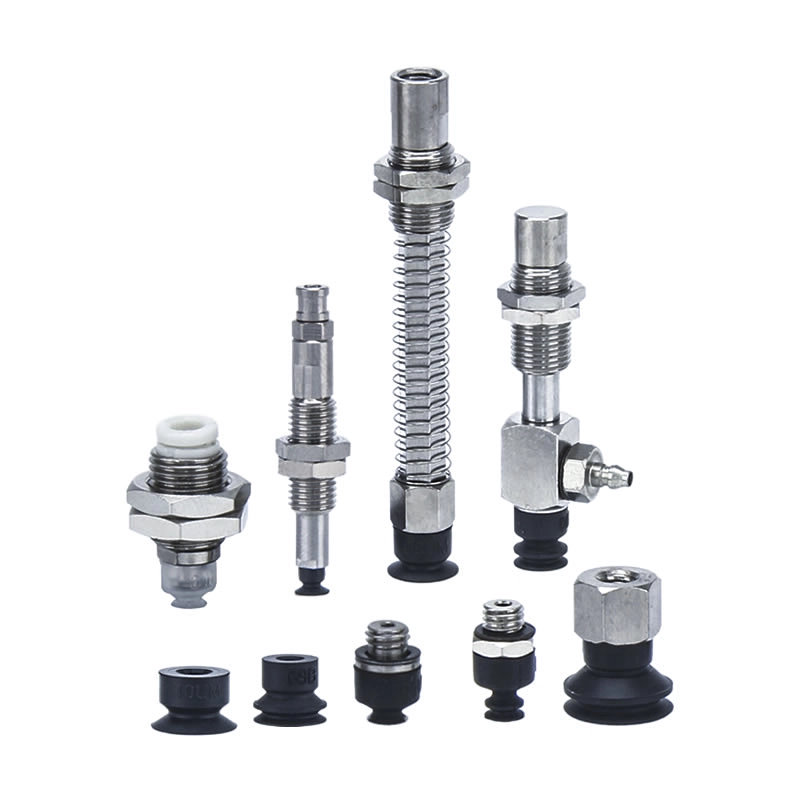

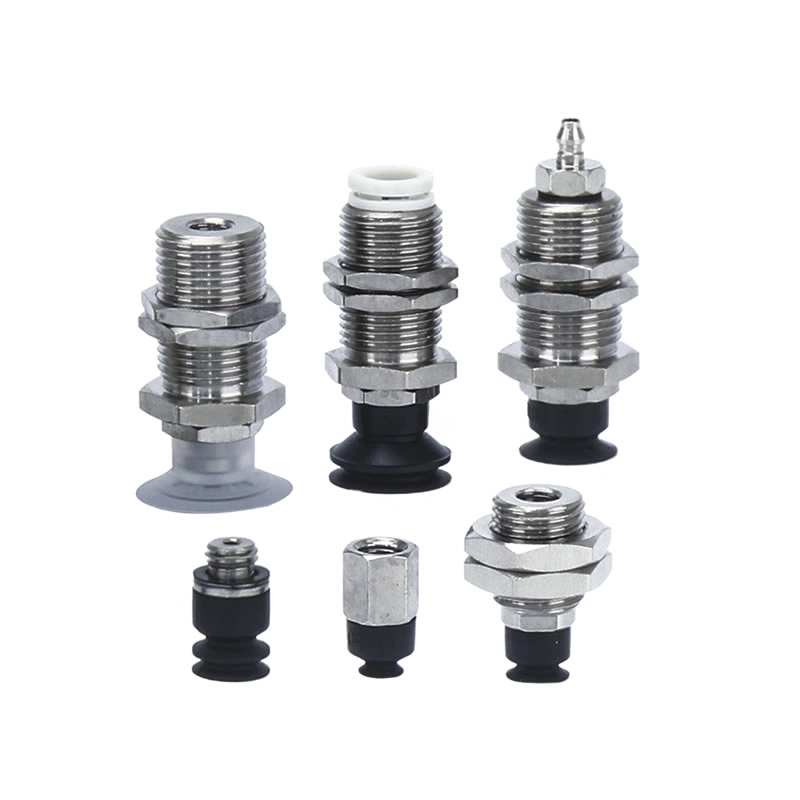

Unità di ventosa compatta serie ZP3

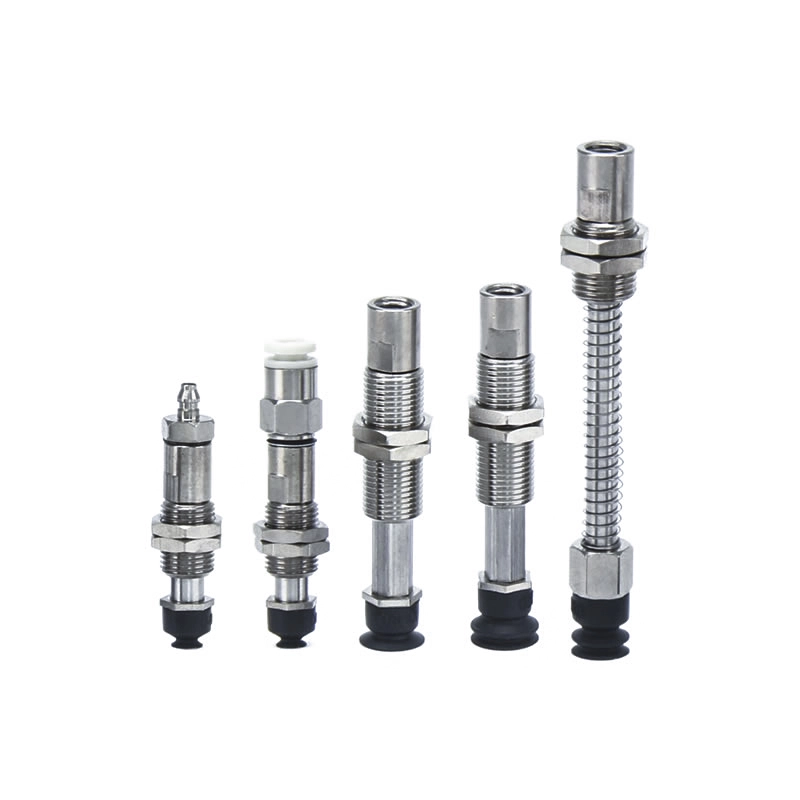

Serie ZP3-T con adattatore Ventose compatte
Serie ZP3-T con ventose compatte buffer

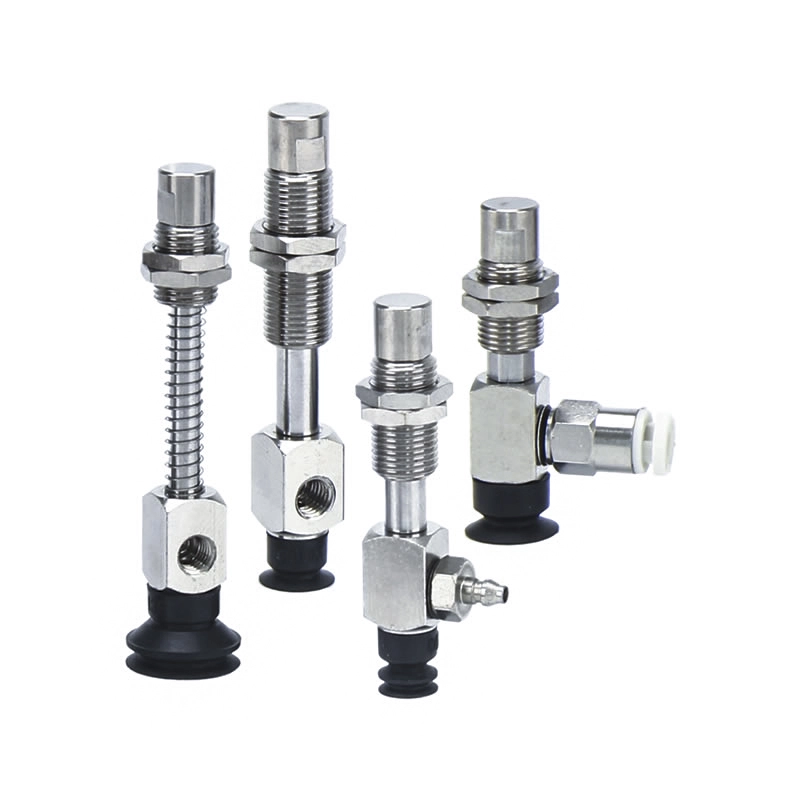

Serie ZP3-Y con adattatore Ventose compatte
Serie ZP3-Y con ventose compatte buffer
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
Le ventose compatte ZP3 sono progettate appositamente per l'industria elettronica e forniscono una presa precisa e affidabile per componenti piccoli o delicati. Con diametri da 1,5 mm a 16 mm, si integrano perfettamente nella produzione automatizzata e nei sistemi robotizzati.
Domande frequenti
Quali sono le applicazioni tipiche?
Manipolazione di piccoli componenti elettronici e schede elettroniche.
Trasporto di parti metalliche di precisione e celle di batterie al litio.
Integrazione in linee di assemblaggio robotizzate per operazioni pick-and-place veloci e ripetibili.
Cos'è la serie ZP3P?
Una variante ad alte prestazioni dello ZP3 progettata per l'automazione a ciclo elevato.
Offre molteplici dimensioni, forme e opzioni di materiali, soddisfacendo le diverse esigenze di presa industriale.
Qual è la differenza tra ZP3 e ZP3-T?
ZP3:Ventosa compatta standard per una manipolazione precisa.
ZP3-T:Migliorato per ambienti ad alta temperatura o chimicamente sensibili, utilizzando materiali specializzati.
Caratteristiche principali del progetto
Dimensioni compatte per spazi di installazione ristretti.
Direzioni flessibili di ingresso del vuoto (verticale e laterale).
Adattatori opzionali, staffe tampone e accessori interamente in acciaio inossidabile.
Progettato per un'adesione stabile e una perdita di vuoto minima.
Quali materiali sono disponibili?
Gomma e silicone di alta qualità.
Varianti antistatiche per l'elettronica.
Accessori in acciaio inossidabile per applicazioni con batterie al litio.
Quale forma di pad dovrei usare?
Piatto:Per superfici lisce e uniformi.
Soffietto o profondo:Per componenti irregolari, leggermente deformati o strutturati.
Forme personalizzate:Le ventose compatte ZP3 possono essere personalizzate per soddisfare i requisiti specifici del pezzo e le esigenze del sistema di integrazione automatizzato.
Come ordinare

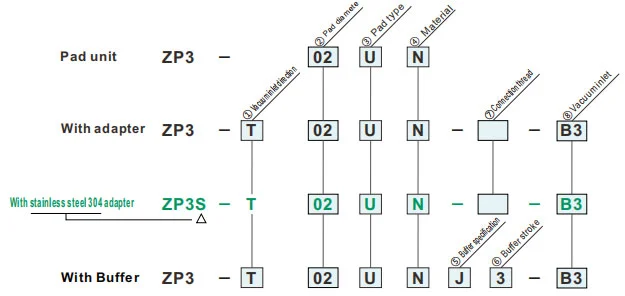

| ①Direzione di ingresso del vuoto | ⑦Filettatura di collegamento | ⑧Aspirazione del vuoto | |||||
| T | Verticale |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Laterale |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Diametro cuscinetto (mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Tipo di cuscinetto | |
| U | Piatto |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Specifica del buffer | |
| J | Rotante |
| K | Non rotante |
| ⑥Corsa del buffer | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦Filettatura di collegamento | |
| A6 | M6x0,75 (filettatura maschio) |
| B3 | M3x0,5 (filettatura femmina) |
| ⑧Aspirazione del vuoto | |
| A3 | M3x0,5 (filettatura maschio) |
| A4 | M4x0,7 (filettatura maschio) |
| B3 | M3x0,5 (filettatura femmina) |
| 04 | ø4(Raccordo istantaneo) |
| U2 | ø2(Raccordo a resca) |
| U4 | ø4(Raccordo a resca) |
Forza reattiva della primavera
| Tipo di tampone | Specificazione del buffer | Colpo dell'amplificatore (millimetro) | Filo di connessione | Coppia di serraggio ±5% [N·m] |
Forza reattiva della molla[N] | |
| A 0 colpi | A tutta corsa | |||||
| ø1,5~ø3,5 | J | 3,6 | M6x0,75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8x0,75 | 2.0-2.5 | ||||
| Dimensioni di montaggio dell'adattatore |
|
Diametro pastiglia: ø4 ~ø8
|
|
Diametro pastiglia: ø10 ~ø16
|
| ①Direzione di ingresso del vuoto | ⑦Filettatura di collegamento | ⑧Aspirazione del vuoto | ||
| T | Verticale |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Laterale |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Diametro cuscinetto (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Tipo di cuscinetto | |
| Uhm | Piatto con scanalatura |
| B | Soffietto |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
|
⑤Specifica del buffer
⑥Corsa del buffer (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Rotante | ● | ● | ● | — | — |
| JB | Rotante (con boccola) | — | — | — | ● | ● |
| K | Non rotante | ● | ● | ● | ● | ● |
| ⑦Filettatura di collegamento | |
| A10 | M10x1 (filettatura maschio) |
| A12 | M12x1 (filettatura maschio) |
| B5 | M5x0,8 (filettatura femmina) |
| ⑧Aspirazione del vuoto | |
| A4 | M4x0,7 (filettatura maschio) |
| A5 | M5x0,8 (filettatura maschio) |
| H5 | M5x0,8 (filettatura maschio) |
| B4 | M4x0,7 (filettatura femmina) |
| B5 | M5x0,8 (filettatura femmina) |
| 04 | ø4 (raccordo istantaneo) |
| 06 | ø6 (raccordo istantaneo) |
| U2 | ø2 (raccordo a resca) |
| U4 | ø4 (raccordo a resca) |
| U6 | ø6 (raccordo a resca) |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
U
Piatto
| Modello | øA | øB | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Modello di riferimento: ZP3-015UGN
Dimensioni di montaggio dell'adattatore
Uhm
Piatto con scanalatura
| Modello | øA | øB | øC | øD | E | Y | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
|||||||
| ZP3 | 04 | Uhm |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Modello di riferimento: ZP3-04UMGN
B
Soffietto
| Modello | øA | øB | øC | øD | E | F | Y | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Modello di riferimento: ZP3-04UMGN
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
| Tipo di tampone | Diametro del cuscinetto (mm) | Applicazione | Superfici e forme tipiche del pezzo | |||||||
| Piatto | Salutò | Obliquo | Altezze diverse | Convesso | Grasso | |||||
|
|
|
|
|
|
|||||
| Annuncio compatto | Piatto (U) |
|
ø1,5~ø3,5 | Per l'aspirazione di pezzi con superficie piana e non deformata | ⚪ | X | X | X | X | X |
| Piatto con scanalatura (UM) |
|
ø4~ø16 | Per un pezzo che potrebbe deformarsi | ⚪ | X | X | X | X | △ | |
| Soffietto(B) |
|
ø4~ø16 | Per l'aspirazione di pezzi con superficie inclinata | ⚪ | △ | ⚪ | X | △ | X | |
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
