L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose piatte sottili ZP2
In qualità di produttore leader in Cina, la nostra fabbrica offre ventose per vuoto piatte e sottili personalizzate ZP2 (ø10-30 mm). Caratterizzata da una struttura "MT" scanalata, la soluzione Commaelec diretta dal fornitore previene la deformazione di pellicole e fogli sottili. Disponiamo di NBR e silicone conduttivo, con parti interamente in acciaio inossidabile disponibili per il settore delle batterie al litio.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto
Ventose piatte sottili ZP2
Unità ventosa piatta sottile serie ZP2
Serie ZP2-T con adattatore Ventosa piatta sottile
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa

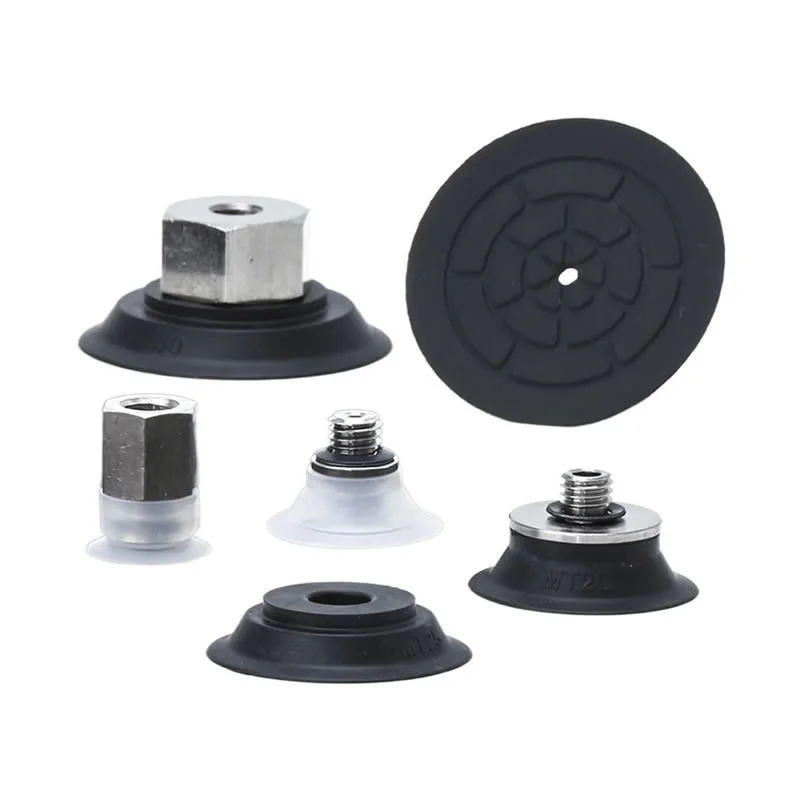

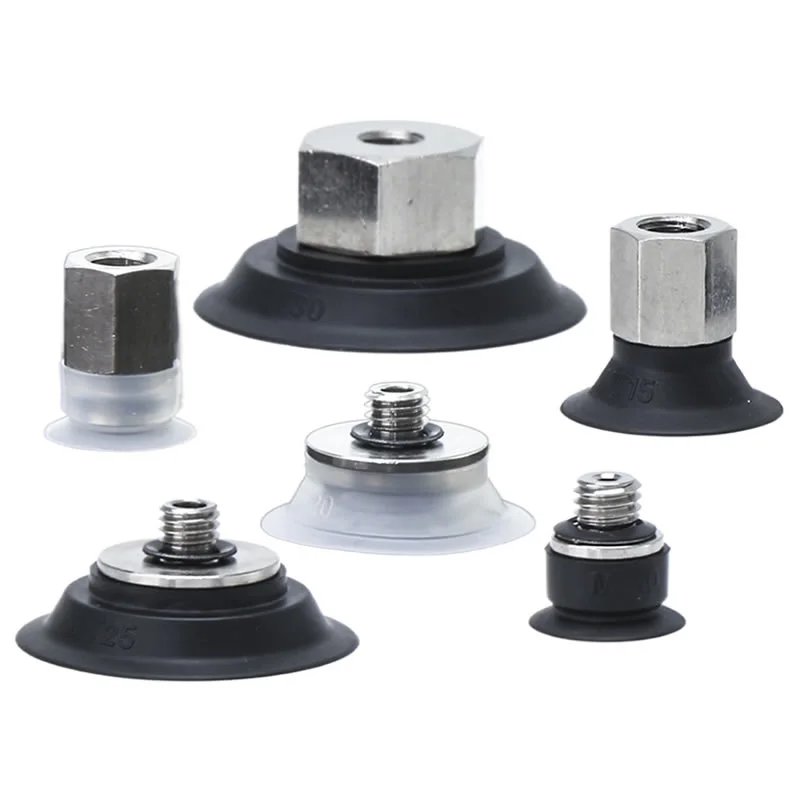

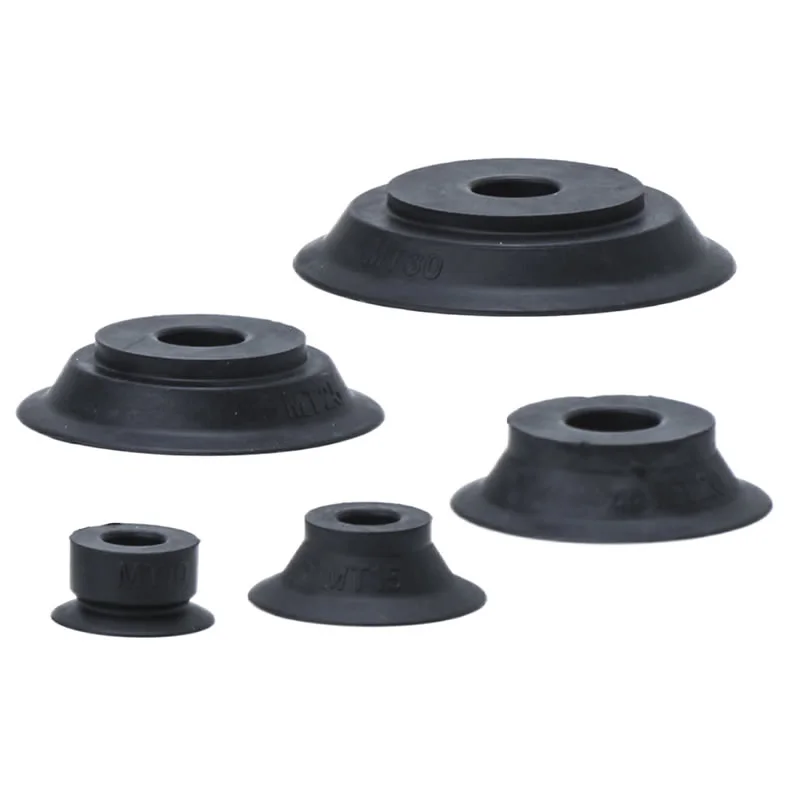

Le Ventose Piane Sottili ZP2 sono componenti di precisione all'interno di sistemi di presa pneumatici, specificatamente progettati per la movimentazione di pezzi sottili e facilmente deformabili. Nelle specifiche industriali, in genere recano il codice strutturale "MT", che significa l'incorporazione di un design scanalato specializzato all'interno della loro struttura interna.
Caratteristiche del prodotto:Questa ventosa previene efficacemente la deformazione dei pezzi piatti durante l'aspirazione, rendendola ideale per fogli sottili, pellicole e altri materiali facilmente deformabili.
Specifiche:La ventosa è disponibile in vari diametri, inclusi φ10, φ15, φ20, φ25 e φ30.
Materiali della ventosa:Le opzioni comuni includono NNBR (gomma nitrilica) e GS (gomma siliconica conduttiva), con ciascun materiale adattato agli ambienti di lavoro specifici e ai requisiti delle parti.
Campi di applicazione:Le ventose piatte sottili ZP2 sono ampiamente utilizzate nella produzione, nelle linee di produzione automatizzate, nella robotica e nella logistica, ecc. Possono essere utilizzate per trasportare oggetti piatti leggeri o di peso medio come vetro, plastica e metallo.
Domande frequenti
Quali materiali sono disponibili e quali sono le loro differenze?
Le ventose piatte sottili ZP2 sono disponibili in diversi materiali per adattarsi alle reali condizioni di lavoro:
NBR: economico, buona resistenza all'usura per uso generale
Silicone: ottima resistenza al calore e antitraccia, ideale per superfici delicate
PU (poliuretano): elevata durabilità per operazioni ad alto numero di cicli
FKM (gomma fluorurata): forte resistenza chimica e agli oli
EPR: adatto a specifici requisiti ambientali
Commaelec garantisce una qualità dei materiali costante e supporta la personalizzazione per applicazioni speciali (ad esempio, antistatico).
Per quali pezzi sono più adatte le ventose piatte e sottili?
Superfici lisce e piane come lamiere, vetro, pannelli di plastica
Pezzi sottili o leggeri che richiedono un contatto stabile e uniforme
Applicazioni in cui sono necessari una deformazione minima e un posizionamento preciso
Il design piatto e sottile aumenta l'area di contatto, migliorando la tenuta e riducendo le perdite d'aria.
Qual è l'intervallo di resistenza alla temperatura?
Intervalli tipici (a seconda del materiale):
NBR: da -10°C a 80°C
Silicone: da -40°C a 200°C
Unità di elaborazione: da -20°C a 80°C
FKM: fino a ~200°C con forte stabilità chimica
Commaelec può consigliare materiali adatti in base alla temperatura e all'ambiente effettivi.
Possono essere utilizzati con ingresso del vuoto verticale o orizzontale?
SÌ. Le ventose piatte sottili ZP2 supportano un'installazione flessibile:
Ingresso vuoto verticale (standard per configurazioni compatte)
Ingresso orizzontale/laterale per sistemi con spazio limitato
Compatibile con adattatori e staffe tampone
Commaelec offre molteplici opzioni di connessione per adattarsi a diversi layout di apparecchiature.
Come mantenerli adeguatamente per prolungarne la durata?
Controllare regolarmente l'eventuale presenza di usura, crepe o deformazioni sul labbro di tenuta
Mantenere le superfici pulite per evitare che la polvere comprometta le prestazioni di tenuta
Evitare un'eccessiva pressione del vuoto o un disallineamento
Utilizzare supporti buffer per ridurre l'impatto nelle operazioni ad alta velocità
Sostituire le coppe usurate in tempo per mantenere la stabilità del sistema

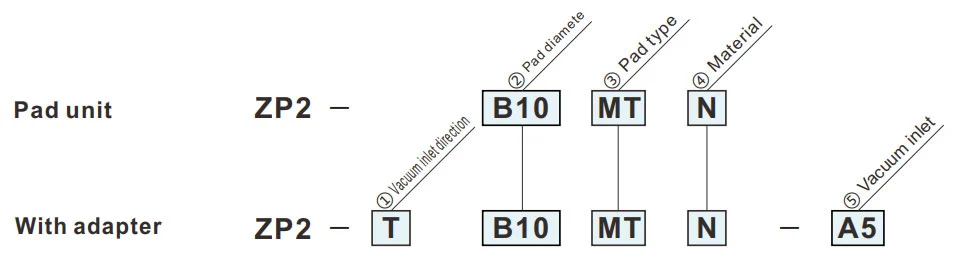

Come ordinare
- Per l'aspirazione di fogli o film sottili. Superficie di assorbimento con scanalatura.
- La deformazione della superficie piana durante l'aspirazione è ridotta.
- Non adatto per il trasferimento di pezzi da lavorare che applicano un carico.
- A seconda dello spessore della lamiera si possono formare delle grinze.
- Confermare lo spessore prima dell'uso.
| ①Direzione di ingresso del vuoto | |
| T | Verticale |
| ③Tipo di cuscinetto | |
| MT | Piatto sottile (con scanalatura) |
| ②Diametro cuscinetto (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Aspirazione del vuoto | |
| H5 | M5x0,8 (maschio) |
| B5 | M5x0,8 (femmina) |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
MT
Piatto sottile (con scanalatura)
| Modello | øA | øB | øC | øD | øE | |||
|
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Modello di riferimento: ZP2-B10MTN
Dimensioni di montaggio dell'adattatore
Tampone applicabile: B10MT/B15MT
Tampone applicabile: B20MT/B25MT/B30MT
ZP2-T
Verticale
H5
| Modello | øA | øB | øC | D | Adattatore | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Modello di riferimento: ZP2-TB10MTGS-H5
ZP2-T
Verticale
B5
| Modello | øA | øB | C | Adattatore | |||||
|
① Vuoto direzione di ingresso |
② Pad diametro |
③ Pad tipo |
④ Pad Materiale |
⑤ Vuoto ingresso |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Modello di riferimento: ZP2-TB10MTGS-B5
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
