Ventose ovali a vuoto ZP2
In qualità di produttore leader in Cina, la nostra fabbrica offre ventose ovali personalizzate ZP2 per pezzi sottili in spazi ristretti. Disponibile in 12 specifiche (ad esempio, da 3,5×7 a 8×30 mm), questa soluzione diretta dal fornitore garantisce una pressione uniforme e stabilità della presa. Con buffer opzionali da 6-50 mm e materiali antistatici, è ideale per linee di confezionamento PCB, batterie e ad alta velocità.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

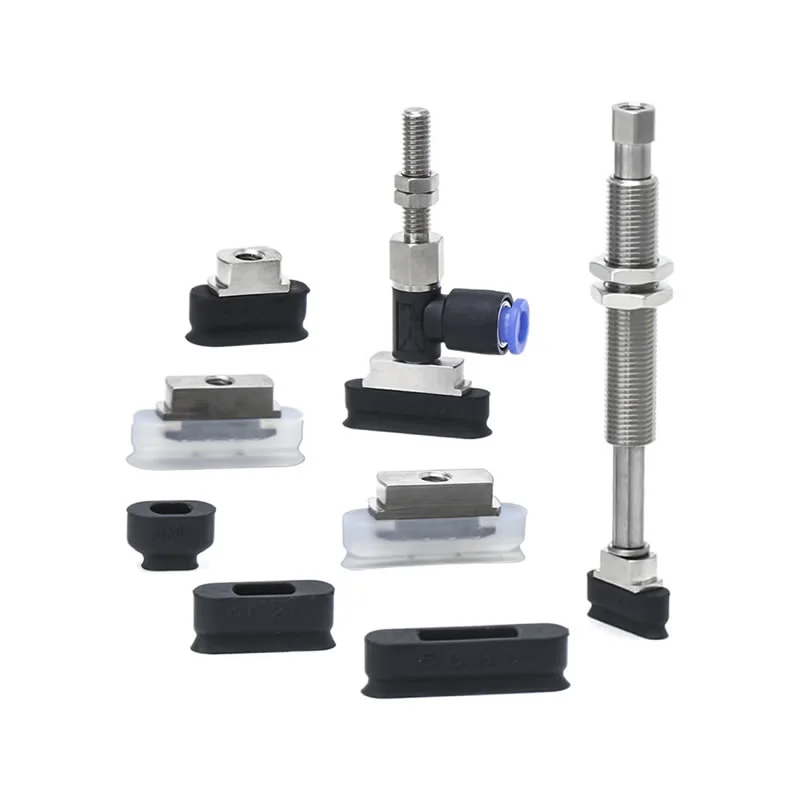

Ventose ovali a vuoto ZP2

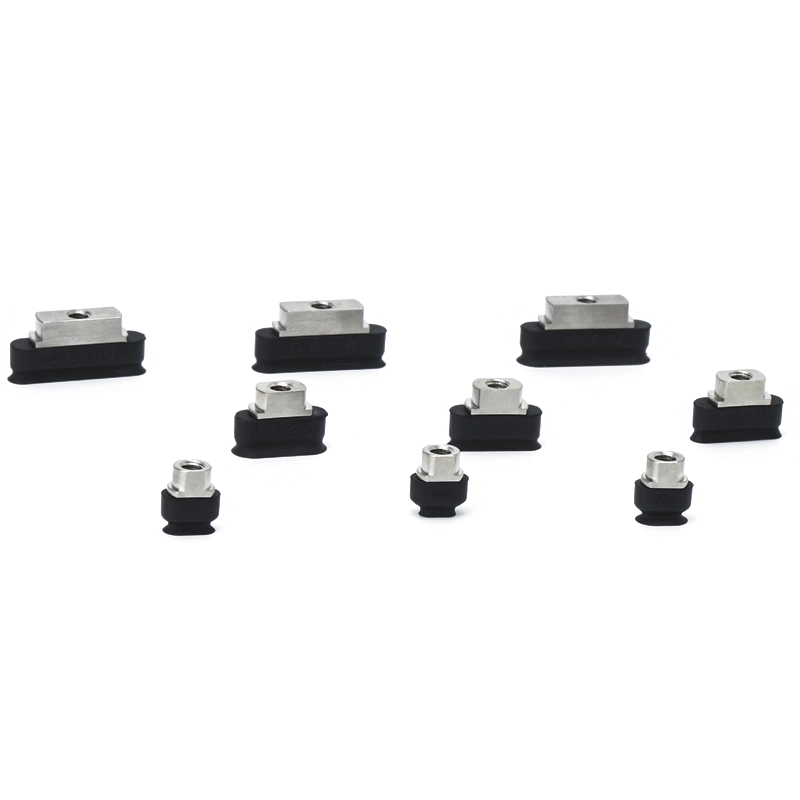

Unità ventosa ovale serie ZP2

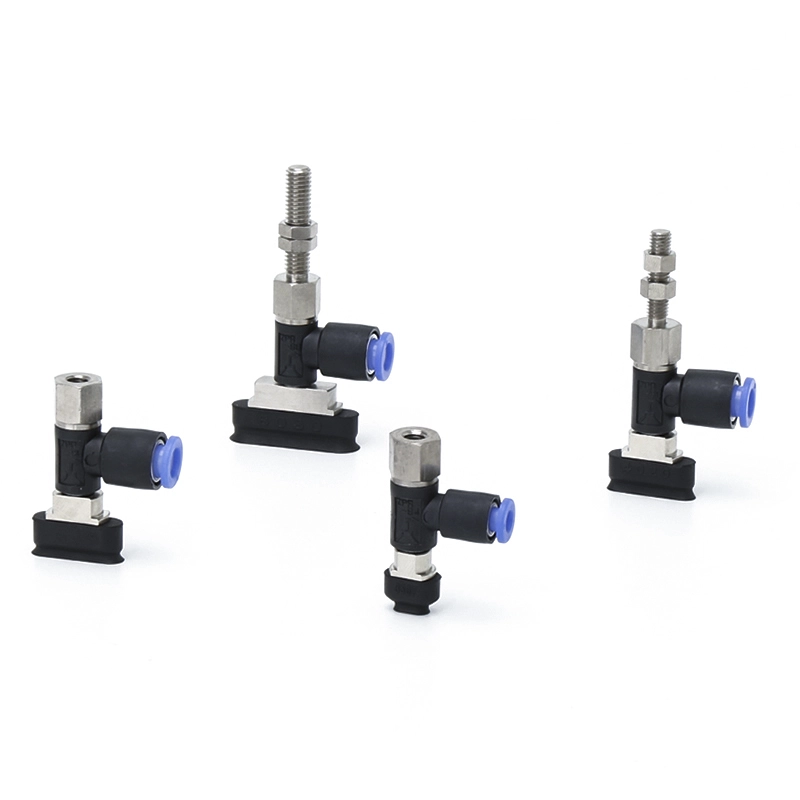

Serie ZP2-T con adattatore Ventosa ovale

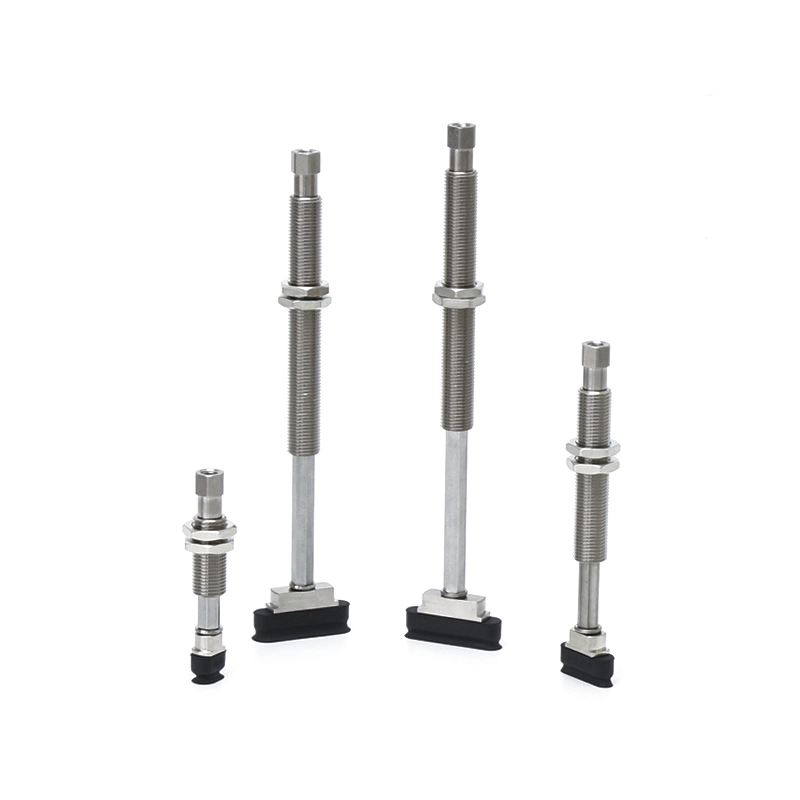

Serie ZP2-T con ventosa ovale tampone
Serie ZP2-R con adattatore Ventosa ovale

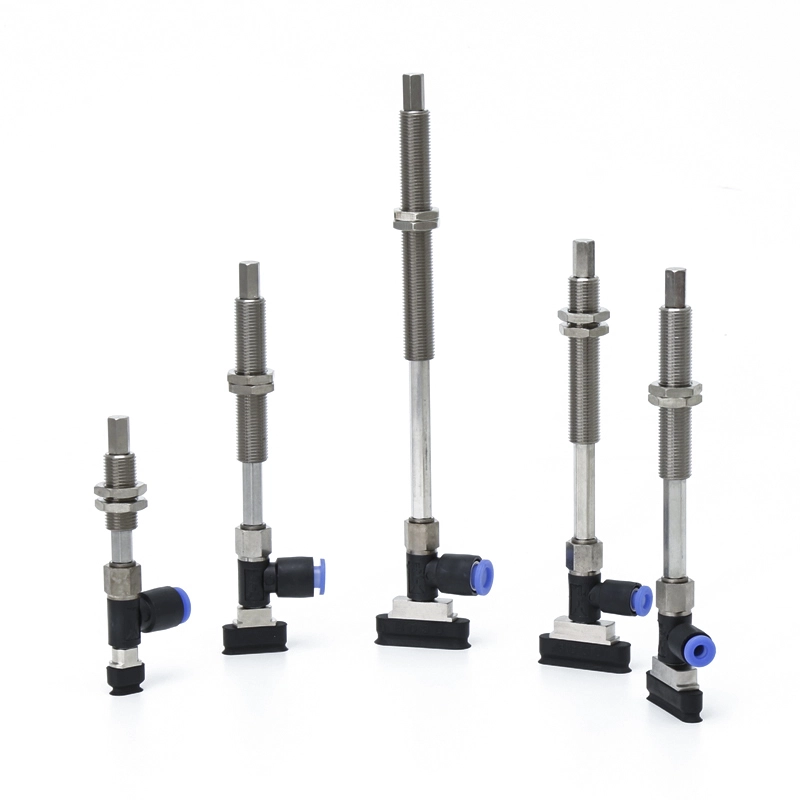

Serie ZP2-R con ventosa ovale tampone
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
In qualità di produttore leader in Cina, la nostra fabbrica fornisce soluzioni personalizzate di ventose ovali ZP2 su misura per le rigorose esigenze dei settori elettronico e automobilistico. Che tu sia un fornitore di grandi volumi o un utente finale, la nostra serie ovale ZP2 offre l'affidabilità necessaria per una movimentazione di precisione.
Principali caratteristiche tecniche e specifiche
1. Ampia gamma di specifiche
Per garantire un adattamento perfetto per ogni pezzo sottile, offriamo 12 specifiche standard per le ventose ovali ZP2:
Dimensioni compatte:3,5×7, 4×10, 5×10, 6×10 mm.
Lunghezze medie:4×20, 5×20, 6×20, 8×20mm.
Portata estesa:4×30, 5×30, 6×30, 8×30mm.
2. Eccellenza dei materiali specifici del settore
Utilizziamo materiali di alta qualità per adattarsi al tuo ambiente di lavoro:
Silicone e NBR di alta qualità:Per attività generiche e ad alta temperatura.
Materiali antistatici (ESD):Essenziale per la movimentazione di PCB e semiconduttori.
Accessori interamente in acciaio inossidabile:Configurazioni specializzate ottimizzate per il settore delle batterie al litio.
Vantaggi principali e punti salienti
Ottimizzato per spazi confinati:Il profilo stretto delle ventose ovali ZP2 consente il prelievo ad alta densità su PCB affollati o profili di imballaggio stretti dove le ventose circolari semplicemente non si adattano.
Stabilità della presa migliorata:L'area di aspirazione allungata fornisce una "impronta" più ampia su oggetti sottili come tubi o strisce di tenuta, riducendo significativamente il rischio di inclinazione o scorrimento del pezzo.
Installazione flessibile:Supporta prese d'aria sia verticali che laterali. Ogni tazza può essere abbinata a un adattatore o a una staffa tampone (corsa da 6 mm a 50 mm) per mitigare l'impatto su superfici fragili.
Fornitura diretta in fabbrica:La nostra fabbrica con sede in Cina mantiene un grande volume di prodotti in magazzino, garantendo tempi di consegna brevi e prezzi competitivi per l'approvvigionamento globale.
Scenari applicativi tipici
Elettronica e semiconduttori:Assemblaggio PCB, fabbricazione di circuiti stampati flessibili e posizionamento degli elettrodi della batteria.
Parti automobilistiche:Le ventose ovali ZP2 vengono spesso utilizzate per la manipolazione e l'assemblaggio di strisce di tenuta, pezzi speciali allungati e profili in plastica.
Imballaggio e logistica:Etichettatura ad alta velocità, sigillatura di cartoni e smistamento di confezioni allungate.

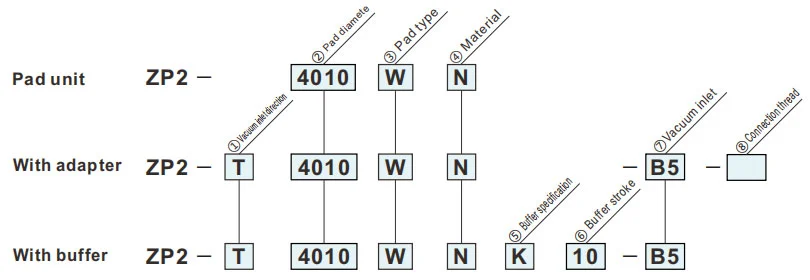

Come ordinare
- Per pezzi con limitazioni sulla superficie di assorbimento.
| ①Direzione di ingresso del vuoto | ⑦Aspirazione del vuoto | ⑧Filettatura di collegamento | ||
| T | Verticale |
|
B5 |
— |
|
B50406 |
— | ||
| R | Laterale |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Dimensione del cuscinetto | |
| 3507 | 3,5×7 |
| 4010 | 4×10 |
| 5010 | 5×10 |
| 6010 | 6×10 |
| 4020 | 4x20 |
| 5020 | 5×20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5×30 |
| 6030 | 6×30 |
| 8030 | 8x30 |
| ③Tipo di cuscinetto | |
| W | Ovale |
| ⑦Aspirazione del vuoto | |
| B5 | M5x0,8 (femmina) |
| 04 | ø4Raccordo istantaneo |
| 06 | ø6Raccordo istantaneo |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
| GN | NBR conduttivo |
| GS | Gomma siliconica conduttiva |
Il simbolo verde indica i modelli personalizzati.
| ⑤Specifica del buffer | |
| K | Non rotante |
| ⑥Corsa del buffer | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧Filettatura di collegamento | |
| A5 | M5x0,8 (maschio) |
| B5 | M5x0,8 (femmina) |
Dimensioni (mm)
Il simbolo verde indica i modelli personalizzati.
PP
Tipo cubo
| Modello | A | B | C | D | øE | Y | |||
|
② Pad Misurare |
③ Pad tipo |
④ Pad Materiale |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Modello di riferimento: ZP2-4030WS
Dimensioni di montaggio dell'adattatore
Cuscinetto applicabile: 3507W/4010W/5010W/6010W
Tappetino applicabile: 4020W/5020W/6020W/8020W
Tappetino applicabile: 4030W/5030W/6030W/8030W
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
