L'aspirazione del vuoto è una soluzione fondamentale per la "presa flessibile" nell'automazione industriale con quattro vantaggi fondamentali: presa senza danni, adattabilità a pezzi multimateriali/irregolari, protezione pulita e ambientale e funzionamento flessibile. Può essere adattato alle diverse caratteristiche industriali dei pezzi (sottile/spesso, di precisione/grossolano, sanitario/standard).
Ventose per vuoto con giunto sferico ad alta rigidità ZP2
In qualità di produttore professionale, ci impegniamo a fornirvi ventose per vuoto con giunto sferico ZP2 di alta qualità e ad alta rigidità. I nostri prodotti sono caratterizzati da un'eccezionale stabilità, che li rende particolarmente adatti alla movimentazione di pezzi pesanti e con superfici irregolari. L'esclusivo design del giunto sferico si adatta automaticamente alle superfici inclinate, migliorando così in modo significativo l'affidabilità dell'aspirazione. Questa serie di prodotti è disponibile in un'ampia gamma di dimensioni e materiali, tra cui NBR, silicone, PU, FKM ed EPR, e può essere personalizzata per soddisfare i requisiti applicativi specifici. Inoltre, è disponibile un design del buffer opzionale per fornire una protezione superficiale completa per i pezzi fragili.
Fare clic e avviare la selezione
》Torna alle informazioni sul prodotto

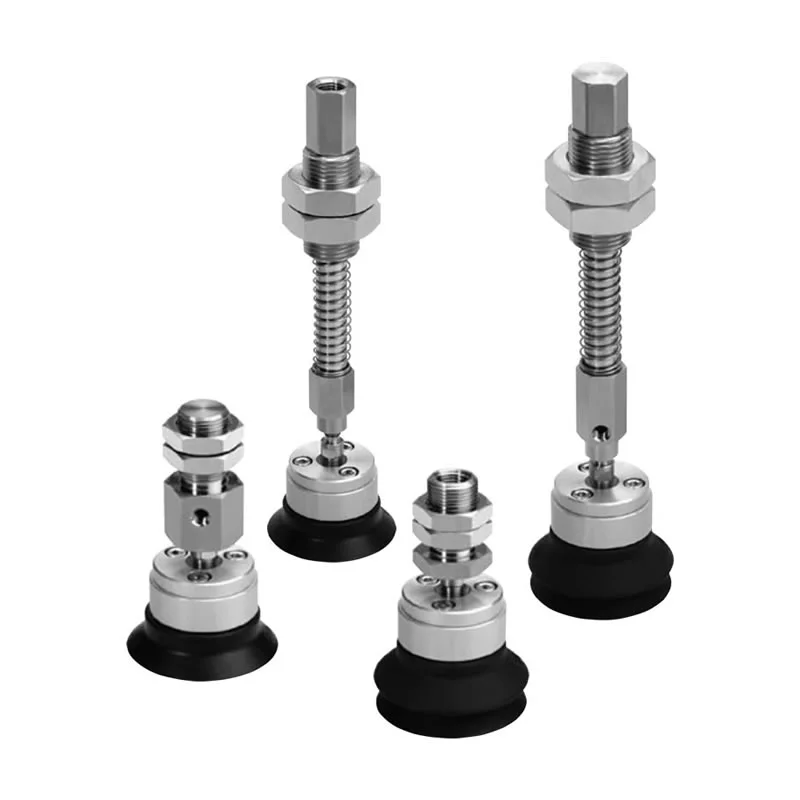

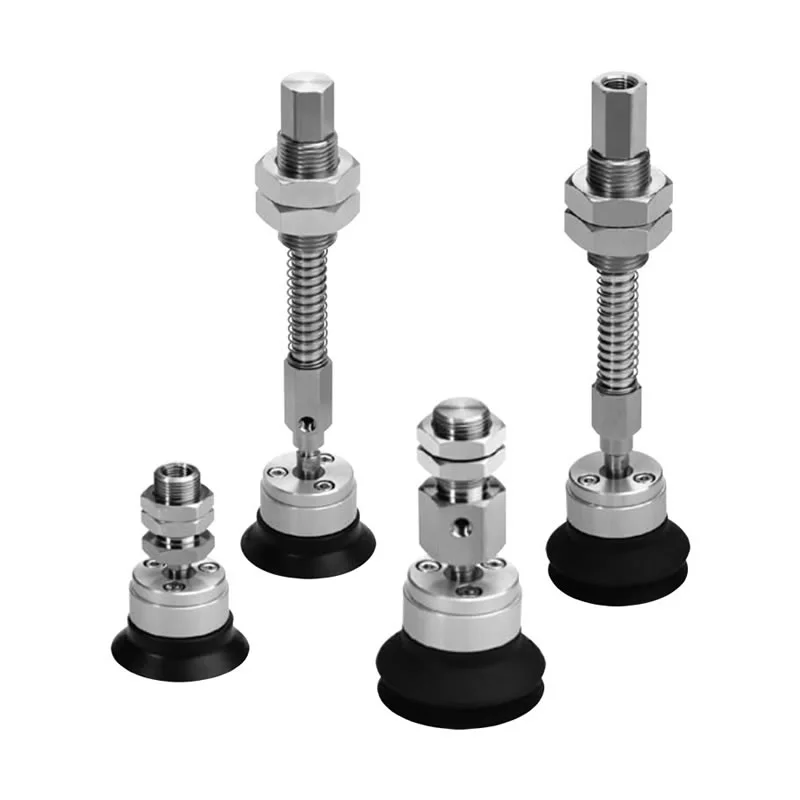

Ventose per vuoto con giunto sferico ad alta rigidità ZP2
ZP2-TF Series Heavy-duty Ball Joint Type With Adapter Vacuum Pads
Serie ZP2-TF Tipo con giunto sferico per carichi pesanti con ventose tampone
Serie ZP2-XF con giunto sferico per carichi pesanti con ventose adattatrici
Tipo con giunto sferico per carichi pesanti serie ZP2-XF con ventose tampone
Descrizione
Come ordinare
Specifiche/Materiale
Applicazioni
Risorsa
In qualità di produttore di ventose per vuoto con giunto sferico ZP2 convenienti e ad alta rigidità, Commaelec utilizza tecnologie avanzate di tenuta del vuoto e mantenimento della pressione. Le ventose a vuoto con giunto sferico ad alta rigidità ZP2 sono una pinza a vuoto per carichi pesanti progettata per applicazioni di movimentazione di automazione industriale. È specificamente progettato per afferrare pezzi pesanti, con superfici irregolari o posizionati in pendenza. Combinando una struttura strutturale ad alta rigidità con un meccanismo a giunto sferico, questa ventosa garantisce una potente forza di presa regolando automaticamente il suo angolo per conformarsi in modo ottimale alla superficie del pezzo, migliorando così sia la stabilità di aspirazione che la sicurezza operativa.
Caratteristiche principali
Struttura ad alta rigidità:Le ventose per vuoto con giunto sferico ad alta rigidità ZP2 sono ideali per la movimentazione di pezzi pesanti e sono altamente resistenti alla deformazione
Design girevole con giunto sferico:Si adatta a superfici irregolari o inclinate.
Aspirazione potente:Garantisce operazioni di movimentazione stabili e affidabili.
Diverse dimensioni e materiali:Adatto a diverse condizioni operative.
Meccanismo di ammortizzazione opzionale:Riduce al minimo l'impatto del contatto e protegge il pezzo in lavorazione.
Vantaggi
Elevata rigidità e impieghi gravosi
Struttura rinforzata progettata per movimentare pezzi pesanti senza deformazioni
Mantiene la forza di aspirazione stabile durante il funzionamento industriale continuo
Prodotto da Commaelec con un rigoroso controllo di qualità per una lunga durata
Design con giunto sferico/girevole
Consente la regolazione angolare per adattarsi a superfici irregolari o inclinate
Migliora le prestazioni di tenuta e riduce le perdite d'aria
Migliora la stabilità della presa negli ambienti di produzione reali
Diversi tipi di cuscinetti
Sono disponibili strutture multiple di cuscinetti per adattarsi alle diverse condizioni del pezzo
Supporta sia superfici lisce che leggermente ruvide
Selezione flessibile in base alle esigenze applicative
Piatto con nervatura
Le ventose con giunto sferico ad alta rigidità ZP2 sono adatte per superfici piane e lisce, come lamiere e vetro
Il design a coste migliora la tenuta e impedisce lo scivolamento
Fornisce un'aspirazione costante nell'automazione ad alta velocità
Soffietto
Adatto per superfici curve o irregolari
Offre effetto ammortizzante e compensazione dell'altezza
Riduce gli errori di posizionamento durante le attività di pick-and-place
Ampia gamma di materiali
NBR:Conveniente e resistente all'usura per uso generale
Silicone:Adatto per ambienti ad alta temperatura
Unità di elaborazione:Elevata durata per operazioni frequenti
FKM:Eccellente resistenza chimica
Materiali personalizzati (ad esempio antistatici) disponibili da Commaelec
Grandi diametri
Le ventose per vuoto con giunto sferico ad alta rigidità ZP2 sono disponibili in un'ampia gamma di diametri, da φ40 a φ125, per soddisfare diversi requisiti di carico
I diametri più grandi forniscono una forza di presa più forte per le parti pesanti
Selezione semplice in base al peso e alle condizioni della superficie
Montaggio flessibile
Supporta connessioni con filettatura interna ed esterna
Compatibile con adattatori e staffe tampone
Opzioni di aspirazione del vuoto verticale o laterale per diversi layout
Opzioni di bufferizzazione
La struttura ammortizzante opzionale riduce l'impatto durante il contatto
Protegge le superfici fragili come il vetro o i materiali rivestiti
Migliora la sicurezza nella movimentazione e la qualità del prodotto
Applicazioni
Linee di produzione automatizzate e bracci robotizzati
Movimentazione di lamiere, pannelli di vetro e componenti di grandi dimensioni
Industria delle batterie al litio e dell'elettronica (disponibili opzioni in acciaio inossidabile)
Qualsiasi scenario che richieda una presa stabile di pezzi pesanti o irregolari

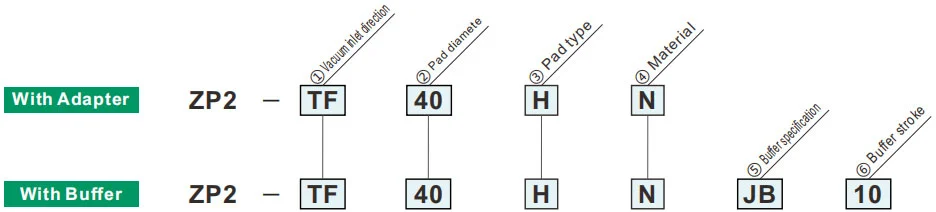

Come ordinare
| ①Direzione di ingresso del vuoto | |
| TF | Verticale |
| XF | Laterale |
| ②Diametro pastiglia | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Materiale | |
| N | NBR |
| S | Gomma siliconica |
| U | Gomma uretanica |
| F | FKM |
Il simbolo verde indica i modelli personalizzati
| ⑥Corsa del buffer | Diametro del tampone | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Tipo di cuscinetto | |
| H | Piatto con costola |
| HB | Tipo a soffietto |
| ⑤ Specifica del buffer | |
| JB | Rotante (ottone, con boccola) |
| JF | Rotante (acciaio, con boccola) |
Forza reattiva della molla
| Filo di connessione | Coppia di serraggio ±5%[N·m] | Colpo dell'amplificatore (millimetro) | Forza reattiva della molla[N] | ||
| Ottone, con boccola(JB) | Acciaio, con boccola (JF) | A 0 colpi | A tutta corsa | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Materiale e caratteristiche del tampone
⚪: Poca o nessuna influenza △: Può essere utilizzato a seconda delle condizioni X: Non adatto
|
Materiale
Caratteristiche
|
Simbolo | Durometro HS (±5°) |
Colore Di gomma |
Operativo temperatura intervallo (°C) |
Olio resistenza benzina |
Olio resistenza benzolo |
Base resistenza |
Acido resistenza |
Resistenza agli agenti atmosferici | Ozono resistenza |
Abrasione resistenza |
Impermeabile | Solvente resistenza (Benzene, toluene) |
Applicazione |
| NBR | N | 50 | Nero | 0~120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Trasferimento di lavori generali, cartone ondulato, lamiera per impiallacciatura, lamiera di ferro e altri |
| Gomma siliconica | S | 45 ~ 50 | Bianco | -30~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttori, Rimozione dalla pressofusione, Lavori sottili, Robot da cucina |
| Gomma uretanica | U | 50 ~ 60 | Marrone | 0~60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Cartone ondulato, lamiera di ferro, lamiera di impiallacciatura |
| FKM | F | 60 | Nero | 0~250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Lavoro chimico |
| NBR conduttivo | GN | 50 ~ 65 | 0~100 | △ | X | △ | X | △ | X | △ | △ | X | Lavoro generale del semiconduttore (Resistenza all'elettricità statica) | |
| Gomma siliconica conduttiva | GS | 50 ~ 60 | -10~200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semiconduttore (elettricità statica) |
La tabella sopra copre solo le caratteristiche generali dei materiali in gomma in oggetto. Il simbolo blu indica i modelli personalizzati.
Schemi applicativi di componenti pneumatici (ventose a vuoto) in vari settori industriali
I. Punti di forza fondamentali
II. Estrazione delle domande per settore
A. Medicina e industria medica
A.1：Requisiti fondamentali:Pulito e privo di inquinamento (conforme alla FDA/GMP), delicato e non dannoso e con prevenzione della contaminazione incrociata
A.2 Scenari chiave:
1. Imballaggio farmaceutico: flacone del farmaco/piastra farmaceutica/raccoglimento della sacca per infusione (ventosa in silicone alimentare, senza rilascio di particelle)
2. Assemblaggio di dispositivi medici: strumenti chirurgici/cateteri medici/manipolazione di pezzi di protesi (pressione negativa regolabile, protezione dalla deformazione)
3. Laboratorio biologico: piastra di Petri/provetta da centrifuga/trasferimento scheda reagente (resistente agli agenti chimici, compatibile sterile)
B. Industria elettronica e dei semiconduttori
B.1 Requisiti fondamentali:antistatico (10⁶-10¹¹Ω), posizionamento di precisione (errore ≤0,01 mm), resistenza ai graffi
B.2 Scenari chiave:
1. Chip/semiconduttore: gestione dei wafer, imballaggio dei chip (ventosa in ceramica porosa/silicone antistatico, pressione negativa uniforme per prevenire la rottura)
2. PCB/Componenti: PCB flessibile, micro componenti (resistenze 0402) montati su superficie (sottili silicone/gel/micro ventose per evitare grinze/strappi)
3. Display: pannello LCD/OLED, maniglia in vetro touch (materiale altamente trasparente, senza macchie e graffi)
C. Industria automobilistica e dei ricambi auto
C.1 Requisiti fondamentali:grande aspirazione (disco di aspirazione singolo ≥500 N), adattamento multi-specifica (metallo/plastica/vetro), antiscivolo
C.2 Scenari chiave:
4. Produzione della carrozzeria: saldatura della piastra in acciaio/telaio della porta (gomma di grande diametro/serie di ventose multiple, struttura antiscivolo)
5. Vetro/interno: installazione del parabrezza, trasferimento della superficie del sedile in pelle (ventose in silicone/spugna resistenti alla temperatura, protezione dalla deformazione)
6. Parti: corpo del cilindro del motore / presa dell'alloggiamento del cambio (vuoto + blocco meccanico, anticaduta)
D. Industria alimentare e dell'imballaggio
D.1 Requisiti fondamentali:Materiale per uso alimentare (certificato FDA), facile da pulire, resistente allo schiacciamento
D.2 Scenari chiave:
1. Manipolazione degli alimenti: prodotti da forno/carne fresca/smistamento della frutta (ventosa in spugna a bassa aspirazione, inodore e facile da lavare)
2. Automazione del confezionamento: apertura del sacchetto di confezionamento, stampaggio del cartone sterile (eliminazione statica/aspirazione multipunto, adatto per imballaggi sottili/duri)
E. Industria della logistica e dei magazzini
E.1 Requisiti fondamentali:adattamento efficiente (specifiche multiple di merci), pressione stabile, anticaduta
E.2 Scenari chiave:
1. Movimentazione dei cartoni: smistamento dei cartoni per l'e-commerce (sistema di aspirazione regolabile, pressione del vuoto)
2. Piastra/rotolo: trasferimento su tavola di legno/rotolo di pellicola plastica (striscia lunga/ventosa anulare, assorbimento uniforme per evitare offset)
F. Nuove energie e industrie speciali
F.1 Nuova energia (batteria al litio/fotovoltaico):
1. Piastra della batteria al litio (ventosa porosa antistatica, antipolvere), vetro fotovoltaico (ventosa in silicone di aspirazione grande, nessun graffio)
F.2 Stampa e carta
1. Cattura carta/stampati (materiale cartaceo assorbente, leggera pressione negativa per evitare strappi e contaminazione dell'inchiostro)
III. Riepilogo della logica di adattamento fondamentale
| Caratteristiche del pezzo | Programma di adattamento delle pipette | Scenari di settore corrispondenti |
| Sottile / Fragile / Precisione | Materiale siliconico/ceramico, micro pressione negativa, micro ugello di aspirazione | Semiconduttori elettronici, prodotti farmaceutici |
| Articoli pesanti/Grandi dimensioni | Materiale in gomma, ventosa di grande diametro, serie di ventose multiple | Automobili, pannelli logistici |
| Salute/Prevenzione dell'inquinamento | Silicone alimentare/medico, struttura facile da pulire | Medicina, cibo |
| Superfici morbide/irregolari | Materiale spugnoso, ventosa deformabile | Interni auto, cibo |
| Requisiti antistatici | Silicone antistatico, assistito dal vento ionico | semiconduttore elettronico |
Manuale di installazione
Scarica PDF
Avvertenza + Attenzione （Leggere prima dell'uso）
Scarica PDF
